技术领域
本实用新型涉及智能家电设备技术领域，具体为一种家用全自动消毒碗柜。
背景技术
随着人们卫生意识的不断提高，清毒碗柜已逐步进入家庭，成为现代生活中不可缺少的用具。它既可以储存碗、盆等餐具，又能随时启动电加热消毒系统，对餐具进行杀菌消毒，堪称方便实用。如中国专利号“201110344029.8”公开了一种改进的消毒碗柜，其公开日为2013年05月08日，其技术方案为所述消毒碗柜包括柜体，所述柜体前侧设有门，所述柜体底部设有加热部件，所述加热部件上侧设有防水导热层，所述柜体顶部设有抽风机，所述抽风机通过设于柜体内部的导通管与小孔连接，所述小孔设于防水导热层上侧边缘，所述柜体内部设有两个卡槽，所述卡槽为滑轨，所述滑轨上活动固定有置碗架。
但是现有的消毒碗柜只能对碗进行消毒，无法对筷子进行消毒，而且筷子消毒时一面接触置物板，导致消毒不彻底；消毒结束后，柜内仍处于高温，容易烫伤皮肤，一般要经10-20分钟，方可开柜取物，影响人们的急需使用。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种家用全自动消毒碗柜，可以有效解决现有的消毒碗柜只能对碗进行消毒，无法对筷子进行消毒，而且筷子消毒时一面接触置物板，导致消毒不彻底；消毒结束后，柜内仍处于高温，容易烫伤皮肤，一般要经10-20分钟，方可开柜取物，影响人们急需使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用全自动消毒碗柜，包括柜体，所述柜体的上端通过螺丝固定设置有抽风机，所述抽风机的输入端连接有抽风管，且所述抽风管的一端穿过柜体的顶端，并设置于柜体的内部，所述柜体的中间位置固定设置有阻隔板，所述阻隔板的上端设置有消毒室，且所述消毒室内通过第一隔板将其分隔为筷子消毒室和碗消毒室，所述第一隔板的内部一侧设置有第一空腔，且所述第一空腔内部安装有旋转杆，所述旋转杆的一侧穿过第一隔板的侧壁，并连接有旋转轴，所述旋转轴的一端穿过柜体的侧壁，并连接旋转电机的输出轴，所述旋转杆的一侧间隔均匀的设置有若干组套筒，所述第一空腔的外端一侧设置有若干个筷子放置槽，所述筷子放置槽的中间位置固定设置有分流板，若干组所述套筒的一端穿过第一空腔的侧壁，并设置于筷子放置槽的内部，所述筷子放置槽上靠近套筒的一侧设置有滑槽，所述第一隔板的内部远离第一空腔的一侧设置有第二空腔，所述第二空腔的内部设置有活动板，所述活动板的一侧固定设置有若干组推杆，所述推杆的一侧穿过第二空腔的侧壁，并设置于筷子放置槽的内部，所述活动板上远离推杆的一侧焊接有液压杆，所述液压杆的一端穿过第一隔板和柜体的侧壁，并连接液压缸的输出端，所述碗消毒室内部固定设置有第一镂空置物架，所述阻隔板的下端设置有储藏室，所述储藏室的内部设置有多个第二镂空置物架，所述储藏室的下端设置有控制室，所述控制室的内部固定安装有鼓风机，所述鼓风机的输出端连接有输风管，所述输风管的内部安装有电加热丝，所述输风管的一端设置于柜体的侧壁内部，并连通柜体内部的消毒室，所述消毒室、储藏室的外端一侧均铰接有柜门，所述柜体的外端一侧嵌入设置有控制面板，所述控制面板上设置有多个控制按钮，所述消毒室的内部顶端固定安装有紫外灭菌灯。
作为本实用新型的一种优选技术方案，所述柜体的底端设置有四个支撑脚，且四个所述支撑脚呈矩形设置在柜体的四个边角处，所述支撑脚的底端设置有防滑垫。
作为本实用新型的一种优选技术方案，所述旋转电机通过螺丝固定设置在支撑板上，且所述支撑板焊接在柜体的外侧壁上。
作为本实用新型的一种优选技术方案，所述套筒的形状和大小根据筷子的形状和大小设置。
作为本实用新型的一种优选技术方案，所述滑槽设置于套筒的正上方，且所述滑槽的宽度大于套筒的直径。
作为本实用新型的一种优选技术方案，所述输风管上位于柜体侧壁内部的一端间隔均匀的设置有若干个输风支管，且所述输风支管连通消毒室的内部。
作为本实用新型的一种优选技术方案，所述柜门与柜体的连接处设置有密封垫圈。
作为本实用新型的一种优选技术方案，所述套筒的组数与推杆的组数相同，且所述套筒与推杆处于同一水平面上。
与现有技术相比，本实用新型的有益效果是：该种家用全自动消毒碗柜，通过设置有筷子消毒室和碗消毒室，不仅能够对碗进行消毒，还能够对筷子进行消毒，不需要再购买筷子消毒机，能够节省成本；通过将筷子放入筷子放置槽中，利用推杆将筷子的一端推入套筒中，然后再利用旋转电机带动旋转杆向上转动60度，能够将筷子抬起，避免筷子的端面放置板，使得筷子消毒不彻底，通过在柜体的外端设置有抽风机，若用户急需使用碗筷时，可以通过抽风机将消毒室内的热气抽出，加速柜体内碗筷的降温，方便用户的立即使用。
附图说明

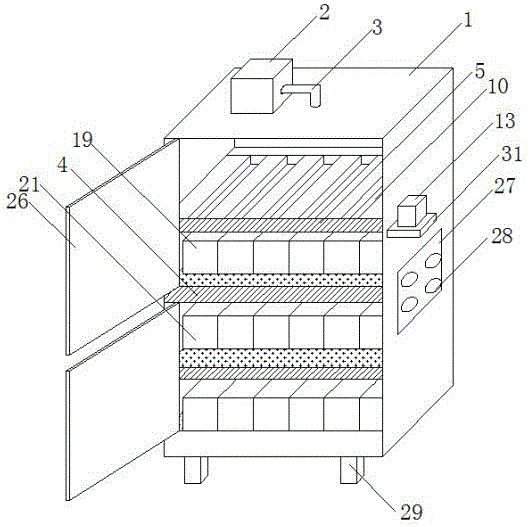

图1为本实用新型一种家用全自动消毒碗柜的整体结构示意图；
图2为本实用新型一种家用全自动消毒碗柜的内部结构示意图；
图3为本实用新型一种家用全自动消毒碗柜第一隔板的结构示意图；
图4为本实用新型一种家用全自动消毒碗柜筷子放置槽的结构示意图；
图5为本实用新型一种家用全自动消毒碗柜旋转杆的结构示意图；
图6为本实用新型一种家用全自动消毒碗柜第二空腔的内部结构示意图；
图中：1、柜体；2、抽风机；3、抽风管；4、组隔板；5、第一隔板；6、筷子消毒室；7、碗消毒室；8、旋转杆；9、套筒；10、筷子放置槽；11、分流板；12、旋转轴；13、旋转电机；14、滑槽；15、第二空腔；16、活动板；17、推杆；18、液压杆；19、第一镂空置物架；20、储藏室；21、第二镂空置物架；22、控制室；23、鼓风机；24、输风管；25、电加热丝；26、柜门；27、控制面板；28、控制按钮；29、支撑脚；30、紫外灭菌灯；31、支撑板；32、输风支管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种家用全自动消毒碗柜，包括柜体1，所述柜体1的上端通过螺丝固定设置有抽风机2，所述抽风机2的输入端连接有抽风管3，且所述抽风管3的一端穿过柜体1的顶端，并设置于柜体1的内部，所述柜体1的中间位置固定设置有阻隔板4，所述阻隔板4的上端设置有消毒室，且所述消毒室内通过第一隔板5将其分隔为筷子消毒室6和碗消毒室7，所述第一隔板5的内部一侧设置有第一空腔，且所述第一空腔内部安装有旋转杆8，所述旋转杆8的一侧穿过第一隔板5的侧壁，并连接有旋转轴12，所述旋转轴12的一端穿过柜体1的侧壁，并连接旋转电机13的输出轴，所述旋转杆8的一侧间隔均匀的设置有若干组套筒9，所述第一空腔的外端一侧设置有若干个筷子放置槽10，所述筷子放置槽10的中间位置固定设置有分流板11，若干组所述套筒9的一端穿过第一空腔的侧壁，并设置于筷子放置槽10的内部，所述筷子放置槽10上靠近套筒9的一侧设置有滑槽14，所述第一隔板5的内部远离第一空腔的一侧设置有第二空腔15，所述第二空腔15的内部设置有活动板16，所述活动板16的一侧固定设置有若干组推杆17，所述推杆17的一侧穿过第二空腔15的侧壁，并设置于筷子放置槽10的内部，所述活动板16上远离推杆17的一侧焊接有液压杆18，所述液压杆18的一端穿过第一隔板5和柜体1的侧壁，并连接液压缸的输出端，所述碗消毒室7内部固定设置有第一镂空置物架19，所述阻隔板4的下端设置有储藏室20，所述储藏室20的内部设置有多个第二镂空置物架21，所述储藏室20的下端设置有控制室22，所述控制室22的内部固定安装有鼓风机23，所述鼓风机23的输出端连接有输风管24，所述输风管24的内部安装有电加热丝25，所述输风管24的一端设置于柜体1的侧壁内部，并连通柜体1内部的消毒室，所述消毒室、储藏室20的外端一侧均铰接有柜门26，所述柜体1的外端一侧嵌入设置有控制面板27，所述控制面板27上设置有多个控制按钮28，所述消毒室的内部顶端固定安装有紫外灭菌灯30。
本实施例中，优选的，所述柜体1的底端设置有四个支撑脚29，且四个所述支撑脚29呈矩形设置在柜体1的四个边角处，所述支撑脚29的底端设置有防滑垫。
本实施例中，优选的，所述旋转电机13通过螺丝固定设置在支撑板31上，且所述支撑板31焊接在柜体1的外侧壁上。
本实施例中，优选的，所述套筒9的形状和大小根据筷子的形状和大小设置。
本实施例中，优选的，所述滑槽14设置于套筒9的正上方，且所述滑槽14的宽度大于套筒9的直径。
本实施例中，优选的，所述输风管24上位于柜体1侧壁内部的一端间隔均匀的设置有若干个输风支管32，且所述输风支管32连通消毒室的内部。
本实施例中，优选的，所述柜门26与柜体1的连接处设置有密封垫圈。
本实施例中，优选的，所述套筒9的组数与推杆17的组数相同，且所述套筒9与推杆17处于同一水平面上。
本实用新型的工作原理及使用流程：使用时，将一些暂时用不到的碗筷杀菌消毒后放入柜体1中的储藏室20中，方便直接使用，消毒时，打开消毒室上的柜门26，将筷子放入筷子消毒室6中的筷子放置槽10中，每个筷子放置槽10中放入一双筷子，由于筷子放置槽10的中间位置设置有分流板11，使得两根筷子分开，避免两根筷子挨在一起，然后需要消毒的碗放入碗消毒室7中的第一镂空置物架19上，关闭柜门26，通过控制按钮28启动消毒模式，控制面板27先打开液压缸、鼓风机23、电加热丝25和紫外灭菌灯30，液压缸通过液压杆18推动活动板16移动，使得活动板16上的推杆17推动筷子的一端，使得筷子的另一端插入套筒9中，然后液压杆18收缩，此时控制面板27打开旋转电机13，旋转电机13通过旋转轴12带动旋转杆8向上旋转60度，旋转杆8带动套筒9顺着滑槽14向上旋转60度，使得筷子不接触筷子放置槽10，鼓风机23将电加热丝25产生的热量通过输风管24和输风支管32吹入消毒室中，而且输风支管32间隔均匀的设置有多个，使得消毒室中的温度均匀，消毒效果好，紫外灭菌灯30能够利用紫外线对细菌进行清理，提高消毒碗柜的灭菌效果；当用户急需使用碗筷时，通过控制按钮28启动快速消毒模式，待消毒完成后，控制面板27关闭电加热丝25，然后打开抽风机2，抽风机2能够将柜体1内的高温气体抽出，能够加速碗筷的冷却，便于人们的急需使用。
该种家用全自动消毒碗柜，通过设置有筷子消毒室和碗消毒室，不仅能够对碗进行消毒，还能够对筷子进行消毒，不需要再购买筷子消毒机，能够节省成本；通过将筷子放入筷子放置槽中，利用推杆将筷子的一端推入套筒中，然后再利用旋转电机带动旋转杆向上转动60度，能够将筷子抬起，避免筷子的端面放置板，使得筷子消毒不彻底，通过在柜体的外端设置有抽风机，若用户急需使用碗筷时，可以通过抽风机将消毒室内的热气抽出，加速柜体内碗筷的降温，方便用户的立即使用。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
