技术领域
本实用新型涉及广告装置技术领域，特别涉及一种可升降型广告装置。
背景技术
户外广告装置是一种重要广告宣传形式。由于高速公路和铁路等附近人流量很大，因此很多公司在路边设置大型户外广告装置，也有公司在厂区内设置若干此类广告宣传牌来提高宣传效果。此类大型户外广告装置一般将广告面板固定在钢质型材焊接成骨架上，然后整体固定在一个高大立柱上。为了达到一定视觉效果，此类广告装置体积很大，所以重量也很大，有重量甚至达十几吨。而由于广告装置老化或者内容需要改变，广告装置每隔一段时间会更新或更换。目前路边广告装置支架不能满足不同大小广告装置需要，导致广告装置大小发生变化时，需要更换支架，导致成本增加，使用不方便等缺点。
实用新型内容
本实用新型主要目在于提供一种可升降型广告装置，可以有效解决背景技术中问题。
为实现上述目，本实用新型采取技术方案为：
一种可升降型广告装置，包括底座，所述底座上设有电机，所述电机输出轴套接有第一齿轮，所述电机一侧设有L形支架，所述电机另一侧设有侧板，所述侧板顶部水平连接有顶板，所述L形支架顶部并列设有调节螺杆和第一导向杆，所述调节螺杆和所述第一导向杆均与所述顶板底端连接，所述调节螺杆底部套接有第二齿轮，所述第二齿轮与所述第一齿轮啮合连接，所述调节螺杆上螺纹连接有移动块，所述第一导向杆上滑动套接有升降板，所述升降板与所述移动块之间连接有第一连接杆，所述升降板前端固定连接有安装架，所述安装架前端设有可伸缩连接机构，所述可伸缩连接机构包括底框、第一螺杆、第二螺杆、四个第一旋紧螺母、四个第二旋紧螺母、两个第一套筒和两个第二套筒，所述第一螺杆和所述第二螺杆分别设于所述底框上下两端，所述第一旋紧螺母与所述第一螺杆螺纹连接，所述第二旋紧螺母与所述第二螺杆螺纹连接，两个所述第一旋紧螺母设于所述第一套筒两侧，两个所述第二旋紧螺母设于所述第二套筒两侧，所述第一套筒与所述第二套筒之间固定连接有第二导向杆，所述第二导向杆上滑动连接有限位块，所述限位块前端固定连接有夹持件，所述限位块后端固定有限位板，所述限位板远离所述限位块一侧开设有限位孔，所述底框外侧贯穿设有若干个定位销，所述定位销端部延伸至所述限位孔内。
优选，所述第一螺杆与所述第二螺杆螺纹方向相反。
优选，所述底框上开设有若干个与所述定位销匹配销孔。
优选，所述第一螺杆与所述第二螺杆两端均与所述底框两侧内壁固定连接。
优选，所述夹持件呈L形，且其表面贴有橡胶层。
优选，所述底框材质为铝合金。
与现有技术相比，本实用新型具有如下有益效果：该一种可升降型广告装置，首先将广告装置置于第一螺杆与第二螺杆之间，然后根据广告装置长度与宽度调整相邻两个第一套筒之间距离、相邻两个第二套筒之间距离以及上下两个夹持块之间距离，最后通过定位销插入限位孔将夹持块固定，然后启动电机，电机通过第一齿轮和第二齿轮啮合带动调节螺杆转动，调节螺杆带动移动块在竖直方向上向上或向下移动，接着移动块通过第一连接杆带动升降板在竖直导向杆上向上或向下移动，然后升降板带动安装架移动，从而调节广告装置高度。
附图说明

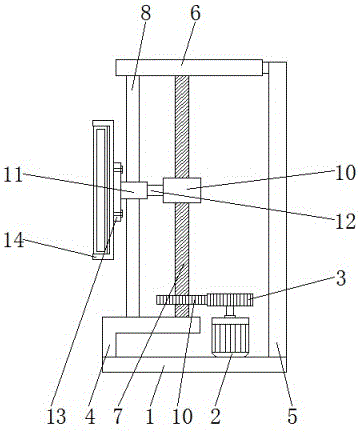

图1为本实用新型一种可升降型广告装置整体结构示意图。
图2为本实用新型一种可升降型广告装置可伸缩连接机构主视图。
图3为本实用新型一种可升降型广告装置可伸缩连接机构侧视图。
图中：1、底座；2、电机；3、第一齿轮；4、L形支架；5、侧板；6、提升机；7、调节螺杆；8、第一导向杆；9、第二齿轮；10、移动块；11、升降板；12、第一连接杆；13、安装架；14、可伸缩连接机构；15、底框；16、第一螺杆；17、第二螺杆；18、第一旋紧螺母；19、第二旋紧螺母；20、第一套筒；21、第二套筒；22、第二导向杆；23、限位块；24、夹持件；25、限位板；26、限位孔；27、定位销。
具体实施方式
为使本实用新型实现技术手段、创作特征、达成目与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种可升降型广告装置，包括底座1，所述底座1上设有电机2，所述电机2输出轴套接有第一齿轮3，所述电机2一侧设有L形支架4，所述电机2另一侧设有侧板5，所述侧板5顶部水平连接有顶板6，所述L形支架4顶部并列设有调节螺杆7和第一导向杆8，所述调节螺杆7和所述第一导向杆8均与所述顶板6底端连接，所述调节螺杆7底部套接有第二齿轮9，所述第二齿轮9与所述第一齿轮3啮合连接，所述调节螺杆7上螺纹连接有移动块10，所述第一导向杆8上滑动套接有升降板11，所述升降板11与所述移动块10之间连接有第一连接杆12，所述升降板11前端固定连接有安装架13，所述安装架13前端设有可伸缩连接机构14，所述可伸缩连接机构14包括底框15、第一螺杆16、第二螺杆17、四个第一旋紧螺母18、四个第二旋紧螺母19、两个第一套筒20和两个第二套筒21，所述第一螺杆16和所述第二螺杆17分别设于所述底框15上下两端，所述第一旋紧螺母18与所述第一螺杆16螺纹连接，所述第二旋紧螺母19与所述第二螺杆17螺纹连接，两个所述第一旋紧螺母18设于所述第一套筒20两侧，两个所述第二旋紧螺母19设于所述第二套筒21两侧，所述第一套筒20与所述第二套筒21之间固定连接有第二导向杆22，所述第一所述第二导向杆22上滑动连接有限位块23，所述限位块23前端固定连接有夹持件24，所述限位块23后端固定有限位板25，所述限位板25远离所述限位块23一侧开设有限位孔26，所述底框15外侧贯穿设有若干个定位销27，所述定位销27端部延伸至所述限位孔26内。
本实施例中，优选，所述第一螺杆16与所述第二螺杆17螺纹方向相反。
本实施例中，优选，所述底框15上开设有若干个与所述定位销27匹配销孔。
本实施例中，优选，所述第一螺杆16与所述第二螺杆17两端均与所述底框15两侧内壁固定连接。
本实施例中，优选，所述夹持件24呈L形，且其表面贴有橡胶层。
本实施例中，优选，所述底框15材质为铝合金。
需要说明是，本实用新型为一种可升降型广告装置，在使用时，首先将广告装置置于第一螺杆16与第二螺杆17之间，然后根据广告装置长度与宽度调整相邻两个第一套筒20之间距离、相邻两个第二套筒21之间距离以及上下两个夹持块23之间距离，最后通过定位销27插入限位孔26将夹持块23固定，然后启动电机2，电机2通过第一齿轮3和第二齿轮9啮合带动调节螺杆7转动，调节螺杆7带动移动块10在竖直方向上向上或向下移动，接着移动块10通过第一连接杆12带动升降板11在竖直导向杆上向上或向下移动，然后升降板11带动安装架13移动，从而调节广告装置高度。
以上显示和描述了本实用新型基本原理和主要特征和本实用新型优点。本行业技术人员应该了解，本实用新型不受上述实施例限制，上述实施例和说明书中描述只是说明本实用新型原理，在不脱离本实用新型精神和范围前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护本实用新型范围内。本实用新型要求保护范围由所附权利要求书及其等效物界定。
