技术领域
本实用新型涉及防火阀技术领域，具体来说，涉及一种悬吊式防火阀吊架。
背景技术
防火阀是一种常闭型阀门，由控制中心通直流电开启或手动开启，在70℃、150℃或280℃时自动关闭。其中，70℃防火阀用在空调送风、通风系统管道上；平时常开，发生火灾时关闭，连锁风机，使风机关闭；150℃防火阀用于厨房排烟管道，厨房油烟超过150℃油烟熔点，电磁防火阀关闭，阻止油烟窜火；280℃防火阀用在排烟系统管道上，平时常开，发生火灾时排烟，当烟气温度达到280℃时，防火阀关闭，连锁风机关闭。
防火阀按其功能可分为：排烟阀、排烟防火阀、防火调节阀、防烟防火调节阀等多种结构。
排烟阀：排烟阀安装在高层建筑、地下建筑排烟系统的管道上，它的基本功能有：感温(烟)电信号联动，排烟风机同时启运；手动使阀门开启，排烟风机同时启动；输出阀门开启信号。
排烟防火阀：排烟防火阀安装在排烟、防火要求的排烟系统管道上(设于排烟风机吸入口处管道上)，它的基本功能除了具有排烟阀的功能外还具有当排烟温度超过280℃时使阀门关闭，排烟机同时停机。
防火调节阀：防火调节阀安装在有防火要求的通风空调系统管道上(防止火势沿风道蔓延)，它的功能有：温度熔断器在70℃时熔断，使阀门关闭；输出阀门关闭信号，通风空调系统风机停机；无级调节风量。
防烟防火调节阀：防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上(防止烟火蔓延)，它的功能有：感烟(温)电信号联动使阀门关闭，通风空调系统风机停机；手动使阀门关闭，风机停机；温度熔断器在70℃时熔断使阀门关闭；输出阀门关闭信号；按90°五等分有级调节风量。
随着社会的快速发展，科技的进步，人们的生活越来越好，人们生活的重点从解决温饱转变成怎么生活的质量高，对于各种安全也越来越注重，由于疏忽大意或者人为的原因，导致火灾的发生，在大火面前，人类是渺小、无力的，因此想出许多对抗火灾发生的方法，一般在一些管道内安装防火阀门，用来排出烟气，当温度达到设定值时，叶片关闭，防止火势蔓延，然而，现有的防火阀在安装时大多都是通过悬吊架来进行安装，而现有的悬吊架的稳定性均较差，从而容易由于小规模的晃动而给其安装带来一定的影响。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种悬吊式防火阀吊架，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种悬吊式防火阀吊架，包括风管，所述风管的中部设置有防火阀，所述防火阀的顶部设置有若干组悬吊架，所述悬吊架的顶部均与楼板固定连接，其中，所述悬吊架包括悬挂板，且悬挂板的底部均与所述防火阀的顶部固定连接，所述悬挂板的顶部两侧均设置有第一连接块，所述第一连接块的顶部均设置有第一连接杆，且所述第一连接杆与所述第一连接块之间为活动连接，所述第一连接块的中部之间设置有弹簧一，所述第一连接杆的顶部均设置有第二连接杆，且所述第二连接杆与所述第一连接杆之间均为活动连接，所述第二连接杆之间通过第二连接块活动连接，所述第二连接块的顶部设置有活塞杆，所述活塞杆的顶部设置有活塞，所述活塞杆的外侧设置有套筒，且所述套筒与所述活塞之间设置有弹簧二，且所述弹簧二套设在所述活塞杆上，所述套筒的顶部设置有固定块，且所述固定块的顶部与所述楼板固定连接。
进一步的，所述风管与所述防火阀的两侧均通过若干个螺栓固定连接。
进一步的，所述防火阀的表面设置有检修门，且所述检修门与所述防火阀之间通过若干个铰链活动连接。
进一步的，所述第一连接块与所述第一连接杆之间和所述第一连接杆与所述第二连接杆之间均通过第一活动栓活动连接。
进一步的，所述固定块与所述第二连接杆之间均通过第二活动栓活动连接。
本实用新型的有益效果：通过固定块和悬挂板的配合使用，从而给防火阀与楼板之间连接带来了极大地便利，通过第一连接块、第一连接杆、弹簧一、第二连接杆、第二连接块、活塞、活塞杆、弹簧二和套筒的配合使用，从而使得其可以起到很好的缓冲效果，从而有效地避免了因小规模晃动或震动给其安装带来的影响，从而有效地提高了其安装稳定性。
此外，通过设置有检修门和铰链，从而给给检修人员的检修带来了极大地便利；通过第一活动栓和第二活动栓的配合使用，从而给第一连接杆与第一连接块之间、第一连接杆与第二连接杆之间和固定块与第二连接杆之间的活动提供了保证，从而有效地保证了悬挂架的缓冲效果。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

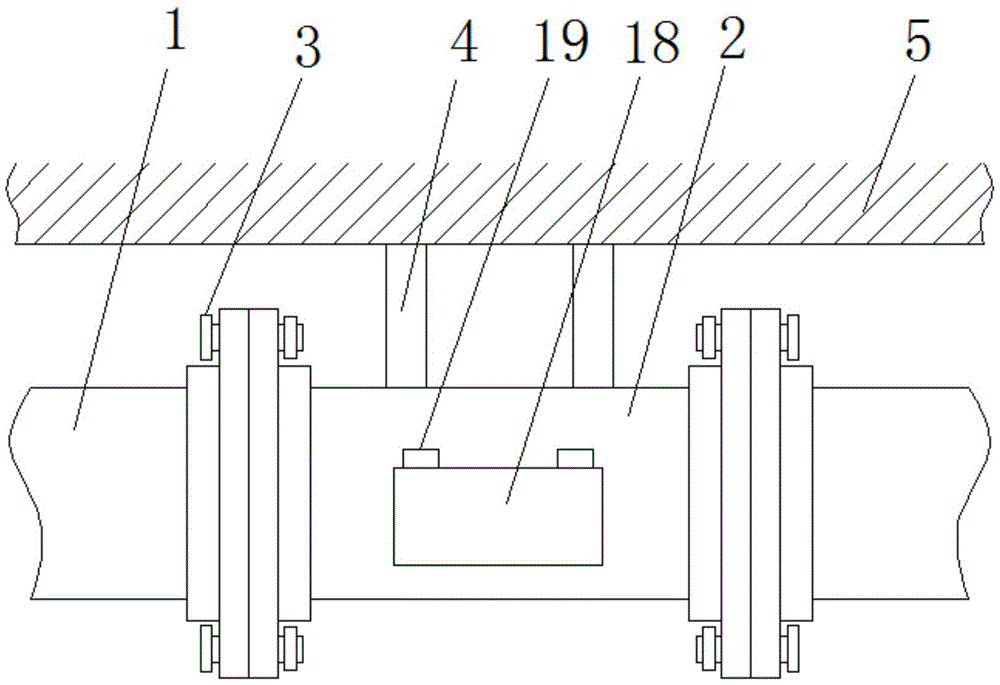

图1是根据本实用新型实施例的一种悬吊式防火阀吊架的总结构示意图；
图2是根据本实用新型实施例的一种悬吊式防火阀吊架中悬吊架的结构示意图。
图中：
1、风管；2、防火阀；3、螺栓；4、悬吊架；5、楼板；6、悬挂板；7、第一连接块；8、第一连接杆；9、弹簧一；10、第二连接杆；11、第二连接块；12、活塞杆；13、活塞；14、套筒；15、第二活动栓；16、弹簧二；17、固定块；18、检修门；19、铰链；20、第一活动栓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种悬吊式防火阀吊架。
如图1-2所示，根据本实用新型实施例的一种悬吊式防火阀吊架，包括风管1，所述风管1的中部设置有防火阀2，所述防火阀2的顶部设置有若干组悬吊架4，所述悬吊架4的顶部均与楼板5固定连接，其中，所述悬吊架4包括悬挂板6，且悬挂板6的底部均与所述防火阀2的顶部固定连接，所述悬挂板6的顶部两侧均设置有第一连接块7，所述第一连接块7的顶部均设置有第一连接杆8，且所述第一连接杆8与所述第一连接块7之间为活动连接，所述第一连接块7的中部之间设置有弹簧一9，所述第一连接杆8的顶部均设置有第二连接杆10，且所述第二连接杆10与所述第一连接杆8之间均为活动连接，所述第二连接杆10之间通过第二连接块11活动连接，所述第二连接块11的顶部设置有活塞杆12，所述活塞杆12的顶部设置有活塞13，所述活塞杆12的外侧设置有套筒14，且所述套筒14与所述活塞13之间设置有弹簧二16，且所述弹簧二16套设在所述活塞杆12上，所述套筒14的顶部设置有固定块17，且所述固定块17的顶部与所述楼板5固定连接。
借助于上述技术方案，通过固定块17和悬挂板6的配合使用，从而给防火阀2与楼板5之间连接带来了极大地便利，通过第一连接块7、第一连接杆8、弹簧一9、第二连接杆10、第二连接块11、活塞13、活塞杆12、弹簧二16和套筒14的配合使用，从而使得其可以起到很好的缓冲效果，从而有效地避免了因小规模晃动或震动给其安装带来的影响，从而有效地提高了其安装稳定性。
此外，所述风管1与所述防火阀2的两侧均通过若干个螺栓3固定连接；所述防火阀2的表面设置有检修门18，且所述检修门18与所述防火阀2之间通过若干个铰链19活动连接，通过设置有检修门18和铰链19，从而给给检修人员的检修带来了极大地便利；所述第一连接块7与所述第一连接杆8之间和所述第一连接杆8与所述第二连接杆10之间均通过第一活动栓20活动连接，所述固定块17与所述第二连接杆10之间均通过第二活动栓15活动连接，通过第一活动栓20和第二活动栓15的配合使用，从而给第一连接杆8与第一连接块7之间、第一连接杆8与第二连接杆10之间和固定块17与第二连接杆10之间的活动提供了极大地保证，从而有效地保证了悬吊架4的缓冲效果。
综上所述，借助于本实用新型的上述技术方案，通过固定块17和悬挂板6的配合使用，从而给防火阀2与楼板5之间连接带来了极大地便利，通过第一连接块7、第一连接杆8、弹簧一9、第二连接杆10、第二连接块11、活塞13、活塞杆12、弹簧二16和套筒14的配合使用，从而使得其可以起到很好的缓冲效果，从而有效地避免了因小规模晃动或震动给其安装带来的影响，从而有效地提高了其安装稳定性。
此外，通过设置有检修门18和铰链19，从而给给检修人员的检修带来了极大地便利；通过第一活动栓20和第二活动栓15的配合使用，从而给第一连接杆8与第一连接块7之间、第一连接杆8与第二连接杆10之间和固定块17与第二连接杆10之间的活动提供了极大地保证，从而有效地保证了悬吊架4的缓冲效果。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
