技术领域
本实用新型涉及钢棒生产技术领域，具体为一种具有除杂功能的钢棒生产用收线机。
背景技术
预应力混凝土用钢棒简称PC钢棒，属于预应力强度级别中的中间强度级，由于它具有高强度韧性、低松弛性、与混凝土握裹力强，良好的可焊接性、镦锻性、节省材料(如φ11mmPC钢棒可代替φ20mm热轧钢筋)等特点，已被广泛应用于高强的预应力混凝土离心管桩、电杆、高架桥墩、铁路轨枕等预应力构件中。
钢棒在生产过程中一般以一圈圈绕制成捆的形式进行操作，因此需要使用收线机对其进行收卷，而常见的钢棒生产用收线机不具备除杂功能，因为钢棒的表面或多或少会存在一定的杂质，如果直接对其进行收卷，首先不能保证收卷的整洁性，而且钢棒表面的杂质混入生产会影响钢棒后续的加工，从而大大降低了钢棒的质量。
实用新型内容
本实用新型的目的在于提供一种具有除杂功能的钢棒生产用收线机，具备除杂功能的优点，解决了常见的钢棒生产用收线机不具备除杂功能的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有除杂功能的钢棒生产用收线机，包括底座，所述底座顶部的左右两侧分别固定连接有第一支撑板与第二支撑板，所述第一支撑板的左侧固定连接有收卷电机，所述收卷电机的输出轴上固定连接有收卷轴，所述收卷轴的右端贯穿第一支撑板且延伸至第二支撑板的左侧，位于第一支撑板与第二支撑板之间的收卷轴表面固定连接有收卷辊，所述第一支撑板与第二支撑板顶部的前侧通过连接板固定连接，所述连接板底部的中点处通过连接弹簧固定连接有清扫板，所述清扫板的底部固定连接有第一清扫刷，所述清扫板的顶部且位于连接弹簧的左右两侧均固定连接有限位杆，所述限位杆的顶部贯穿连接板且延伸至其外部，所述第一支撑板与第二支撑板之间且对应第一清扫刷的位置通过连接杆固定连接，所述连接杆的顶部固定连接有与第一清扫刷相互配合使用的第二清扫刷。
优选的，所述第一支撑板左侧的底部固定连接有第一稳固块，所述第一稳固块的底部与底座的顶部固定连接。
优选的，所述第二支撑板右侧的底部固定连接有第二稳固块，所述第二稳固块的底部与底座的顶部固定连接。
优选的，所述收卷轴表面的右侧且对应第二支撑板的位置设置有轴承。
优选的，所述限位杆的顶部固定连接有限位块。
优选的，所述底座顶部的右侧且对应第一清扫刷与第二清扫刷的位置设置有收集框。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过底座、第一支撑板、第二支撑板、收卷电机、收卷轴、收卷辊、连接板、连接弹簧、清扫板、第一清扫刷、限位杆、连接杆与第二清扫刷之间的相互配合，实现了具有除杂功能的钢棒生产用收线机，能够在收卷的同时将钢棒表面的杂质进行扫除，从而保证了收卷的整洁性，且避免了对后续加工的影响，因而大大提高了钢棒的生产质量。
2、本实用新型通过设置第一稳固块、第二稳固块使得第一支撑板、第二支撑板与底座之间的连接更加稳定，通过设置轴承对收卷轴起到限位作用，不仅保证收卷轴旋转的稳定性，而且减小了收卷轴旋转时所产生的摩擦力，通过设置限位块对限位杆起到限位作用，避免其脱离连接板，通过设置收集框可以将钢棒上扫除的杂质进行收集，从而避免杂质二次污染。
附图说明

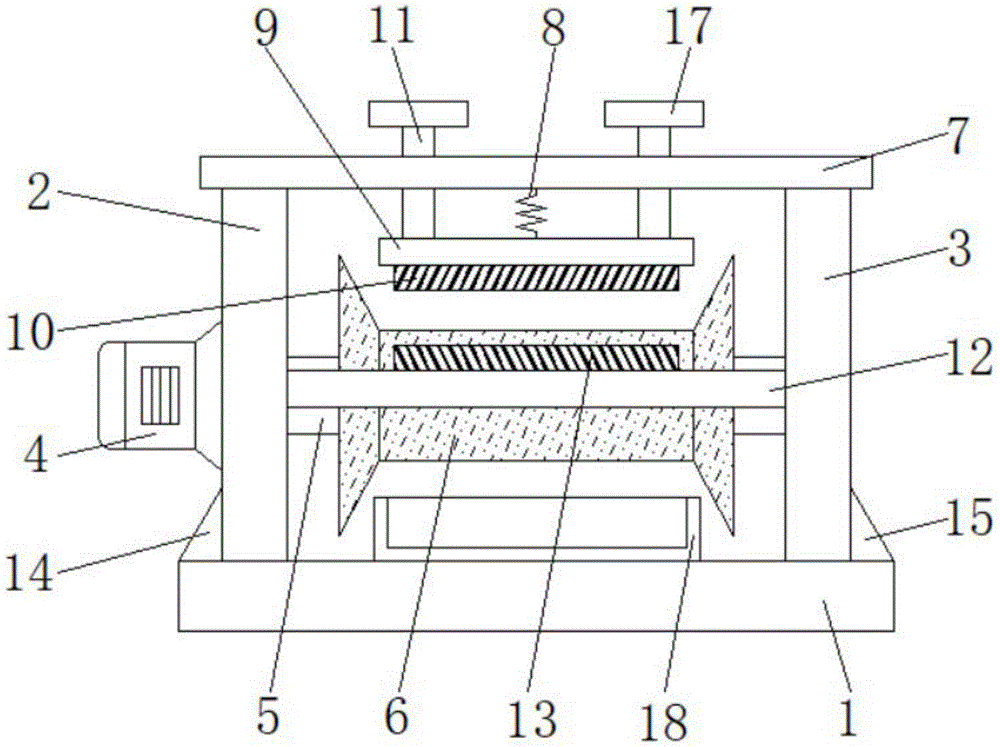

图1为本实用新型正视图的结构示意图；
图2为本实用新型正视图的结构剖面图；
图3为本实用新型左视图的结构剖面图。
图中：1底座、2第一支撑板、3第二支撑板、4收卷电机、5收卷轴、6收卷辊、7连接板、8连接弹簧、9清扫板、10第一清扫刷、11限位杆、12连接杆、13第二清扫刷、14第一稳固块、15第二稳固块、16轴承、17限位块、18收集框。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种具有除杂功能的钢棒生产用收线机，包括底座1，底座1顶部的左右两侧分别固定连接有第一支撑板2与第二支撑板3，第一支撑板2左侧的底部固定连接有第一稳固块14，第一稳固块14的底部与底座1的顶部固定连接，第二支撑板3右侧的底部固定连接有第二稳固块15，第二稳固块15的底部与底座1的顶部固定连接，通过设置第一稳固块14、第二稳固块15使得第一支撑板2、第二支撑板3与底座1之间的连接更加稳定，第一支撑板2的左侧固定连接有收卷电机4，收卷电机4的输出轴上固定连接有收卷轴5，收卷轴5的右端贯穿第一支撑板2且延伸至第二支撑板3的左侧，收卷轴5表面的右侧且对应第二支撑板3的位置设置有轴承16，通过设置轴承16对收卷轴5起到限位作用，不仅保证收卷轴5旋转的稳定性，而且减小了收卷轴5旋转时所产生的摩擦力，位于第一支撑板2与第二支撑板3之间的收卷轴5表面固定连接有收卷辊6，第一支撑板2与第二支撑板3顶部的前侧通过连接板7固定连接，连接板7底部的中点处通过连接弹簧8固定连接有清扫板9，清扫板9的底部固定连接有第一清扫刷10，清扫板9的顶部且位于连接弹簧8的左右两侧均固定连接有限位杆11，限位杆11的顶部贯穿连接板7且延伸至其外部，限位杆11的顶部固定连接有限位块17，通过设置限位块17对限位杆11起到限位作用，避免其脱离连接板7，第一支撑板2与第二支撑板3之间且对应第一清扫刷10的位置通过连接杆12固定连接，连接杆12的顶部固定连接有与第一清扫刷10相互配合使用的第二清扫刷13，底座1顶部的右侧且对应第一清扫刷10与第二清扫刷13的位置设置有收集框18，通过设置收集框18可以将钢棒上扫除的杂质进行收集，从而避免杂质二次污染，通过底座1、第一支撑板2、第二支撑板3、收卷电机4、收卷轴5、收卷辊6、连接板7、连接弹簧8、清扫板9、第一清扫刷10、限位杆11、连接杆12与第二清扫刷13之间的相互配合，实现了一种具有除杂功能的钢棒生产用收线机，能够在收卷的同时将钢棒表面的杂质进行扫除，从而保证了收卷的整洁性，且避免了对后续加工的影响，因而大大提高了钢棒的生产质量。
使用时，将待收卷钢棒穿过第一清扫刷10与第二清扫刷13之间固定于收卷辊6上，然后打开收卷电机4，收卷电机4的输出轴通过收卷轴5带动收卷辊6进行转动，从而可以对钢棒进行收卷，在收卷的同时，钢棒会在第一清扫刷10与第二清扫刷13的作用下，将钢棒表面沾附的杂质进行清除并且掉落至收集框18内，并且通过设置连接弹簧8，可以保证清扫刷始终与钢棒相互接触，从而保证了钢棒的除杂。
综上所述：该具有除杂功能的钢棒生产用收线机，通过设置X底座1、第一支撑板2、第二支撑板3、收卷电机4、收卷轴5、收卷辊6、连接板7、连接弹簧8、清扫板9、第一清扫刷10、限位杆11、连接杆12与第二清扫刷13，解决了常见的钢棒生产用收线机不具备除杂功能的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
