技术领域
本实用新型涉及吸顶灯领域，特别涉及一种LED吸顶灯透镜。
背景技术
随着LED灯应用范围越来越广，大功率高亮度LED芯片应运而生，近年来随着大功率高亮度LED芯片的研制成功及其反光效率的不断提高，越来越多的大功率高亮度LED开始进入照明领域，其中LED吸顶灯透镜及吸顶灯被广泛用于各种领域；现有的LED吸顶灯透镜及吸顶灯在使用时存在一定的弊端，清洁灯内灰尘时不够方便，且不便于安装在安装面为曲面的地方，给实际使用带来了一定的不利影响，为此，我们提出一种LED吸顶灯透镜。
实用新型内容
本实用新型的主要目的在于提供一种LED吸顶灯透镜，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种LED吸顶灯透镜，包括吸顶灯主体，所述吸顶灯主体的上端外表面设置有承载凹槽，所述承载凹槽的内部后端外表面设置有连接轴承，所述连接轴承的内部贯穿设置有连接转棍，所述连接转棍的前端的承载凹槽的内部设置有圆弧安装板，所述圆弧安装板的上端外表面贯穿设置有固定孔，所述吸顶灯主体的外侧设置有透镜灯罩，所述吸顶灯主体的前端外表面设置有承载槽，所述承载槽的内部设置有复位弹簧，所述透镜灯罩的前端外表面设置有固定圆孔，所述固定圆孔的内部的复位弹簧的前端设置有固定卡柱。
优选的，所述吸顶灯主体的一侧的透镜灯罩的上方设置有安装平板，所述安装平板与吸顶灯主体之间设置有焊条，所述安装平板的一侧外表面通过焊条与吸顶灯主体的一侧外表面固定连接。
优选的，所述透镜灯罩的上端外表面通过固定卡柱与吸顶灯主体的下端外表面固定连接，所述固定卡柱的外表面通过固定圆孔与透镜灯罩的内侧外表面固定连接，所述固定卡柱的外径长度与固定圆孔的内径长度相同。
优选的，所述圆弧安装板的后端外表面通过连接转棍与连接轴承的前端外表面活动连接，所述连接转棍的后端外表面通过连接轴承与承载凹槽的内部后端外表面活动连接，所述连接轴承、圆弧安装板的数量为若干组。
优选的，所述固定卡柱的外表面通过复位弹簧与承载槽的内侧外表面活动连接，所述固定卡柱与复位弹簧之间设置有焊丝，所述固定卡柱的后端外表面通过焊丝与复位弹簧的前端外表面固定连接。
优选的，所述复位弹簧与承载槽之间设置有焊片，所述复位弹簧的后端外表面通过焊片与承载槽的内部后端外表面固定连接。
与现有技术相比，本实用新型具有如下有益效果：因该LED吸顶灯透镜及吸顶灯设置有固定卡柱，故而可以按压固定卡柱，使其复位弹簧收缩，同时固定卡柱脱离透镜灯罩上的固定圆孔进入承载槽中，随后向下拉动透镜灯罩，使其透镜灯罩能够脱离吸顶灯主体，接着即可对落入透镜灯罩中的灰尘进行清洁，进而实现其在清洁灯内灰尘时更加方便的好处，因设置有圆弧安装板，故而在将该LED吸顶灯透镜及吸顶灯安装在平面的安装面时，可以通过膨胀螺栓穿过安装平板对该LED吸顶灯透镜及吸顶灯进行安装，如安装的面为曲面时，可以抬起两组圆弧安装板，使其圆弧安装板脱离承载凹槽的内部和安装的面相贴合，继而使用膨胀螺栓穿过圆弧安装板上的固定孔即可将该LED吸顶灯透镜及吸顶灯安装在曲面上，进而实现其能够适用于安装面为曲面或者平面的好处，使用的效果相对于传统方式更好。
附图说明

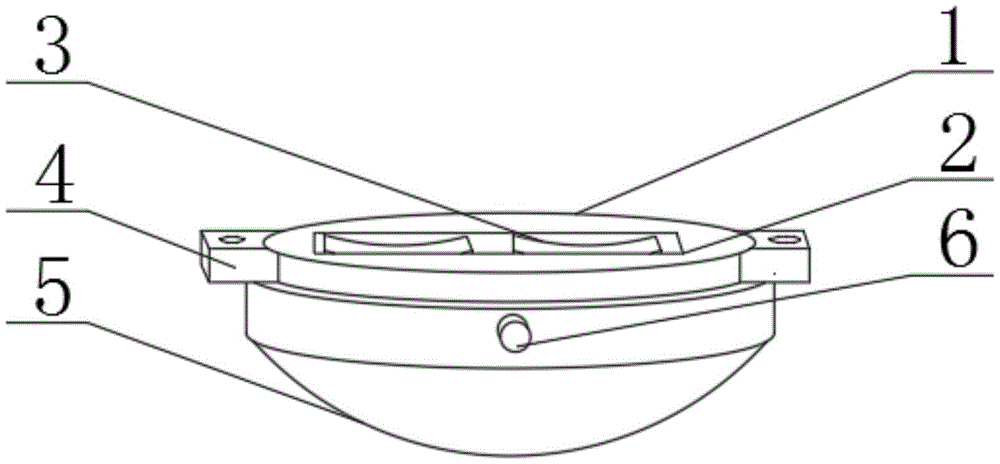

图1为本实用新型一种LED吸顶灯透镜的整体结构示意图；
图2为本实用新型一种LED吸顶灯透镜的吸顶灯主体与透镜灯罩的连接剖视图；
图3为本实用新型一种LED吸顶灯透镜的局部俯视图；
图4为本实用新型一种LED吸顶灯透镜的圆弧安装板的示意图。
图中：1、吸顶灯主体；2、承载凹槽；3、圆弧安装板；4、安装平板；5、透镜灯罩；6、固定卡柱；7、固定圆孔；8、承载槽；9、复位弹簧；10、连接轴承；11、连接转棍；12、固定孔。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-4所示，一种LED吸顶灯透镜，包括吸顶灯主体1，吸顶灯主体1的上端外表面设置有承载凹槽2，承载凹槽2的内部后端外表面设置有连接轴承10，连接轴承10的内部贯穿设置有连接转棍11，连接转棍11的前端的承载凹槽2的内部设置有圆弧安装板3，圆弧安装板3的上端外表面贯穿设置有固定孔12，吸顶灯主体1的外侧设置有透镜灯罩5，吸顶灯主体1的前端外表面设置有承载槽8，承载槽8的内部设置有复位弹簧9，透镜灯罩5的前端外表面设置有固定圆孔7，固定圆孔7的内部的复位弹簧9的前端设置有固定卡柱6。
吸顶灯主体1的一侧的透镜灯罩5的上方设置有安装平板4，安装平板4与吸顶灯主体1之间设置有焊条，安装平板4的一侧外表面通过焊条与吸顶灯主体1的一侧外表面固定连接，透镜灯罩5起到保护作用，安装平板4起到安装作用，焊条起到焊接安装平板4与吸顶灯主体1的作用；透镜灯罩5的上端外表面通过固定卡柱6与吸顶灯主体1的下端外表面固定连接，固定卡柱6的外表面通过固定圆孔7与透镜灯罩5的内侧外表面固定连接，固定卡柱6的外径长度与固定圆孔7的内径长度相同，固定卡柱6起到连接固定作用；圆弧安装板3的后端外表面通过连接转棍11与连接轴承10的前端外表面活动连接，连接转棍11的后端外表面通过连接轴承10与承载凹槽2的内部后端外表面活动连接，连接轴承10、圆弧安装板3的数量为若干组，圆弧安装板3起到安装作用，连接转棍11、连接轴承10起到连接转动作用；固定卡柱6的外表面通过复位弹簧9与承载槽8的内侧外表面活动连接，固定卡柱6与复位弹簧9之间设置有焊丝，固定卡柱6的后端外表面通过焊丝与复位弹簧9的前端外表面固定连接,复位弹簧9起到推动作用，焊丝起到焊接固定卡柱6与复位弹簧9的作用；复位弹簧9与承载槽8之间设置有焊片，复位弹簧9的后端外表面通过焊片与承载槽8的内部后端外表面固定连接，焊片起到焊接复位弹簧9与承载槽8的作用。
需要说明的是，本实用新型为一种LED吸顶灯透镜，在使用时，使用者可以通过膨胀螺栓穿过安装平板4对该LED吸顶灯透镜及吸顶灯进行安装，如安装的面为曲面时，可以抬起圆弧安装板3，使其圆弧安装板3脱离承载凹槽2的内部和安装的面相贴合，继而使用膨胀螺栓穿过圆弧安装板3上的固定孔12即可将该LED吸顶灯透镜及吸顶灯安装在曲面上进行使用，因圆弧安装板3是通过连接轴承10、连接转棍11和吸顶灯主体1相连接的，故而圆弧安装板3可以进行转动，因该LED吸顶灯透镜及吸顶灯在使用过程中透镜灯罩5的内部会吸附一定的灰尘，故而使用者需要定期对其进行清理，在清理时，使用者可以按压固定卡柱6，使其复位弹簧9收缩，同时固定卡柱6脱离透镜灯罩5上的固定圆孔7进入承载槽8中，随后向下拉动透镜灯罩5，使其透镜灯罩5能够脱离吸顶灯主体1，接着即可对落入透镜灯罩5中的灰尘进行清洁，较为实用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
