技术领域
本实用新型涉及充电桩技术领域，具体为一种具备防护功能的新能源充电桩。
背景技术
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电，充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电，充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
现有技术的新能源充电桩大多不具备防护功能，由于新能源充电桩大多需要安装于室外进行使用，遇到雨雪天气长期下来容易影响到充电桩的使用寿命，进而加大了维护成本，难以满足使用需求，为此我们提出了一种具备防护功能的新能源充电桩，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种具备防护功能的新能源充电桩，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具备防护功能的新能源充电桩，包括安装底板，所述安装底板顶部的两侧均设置有安装螺栓，所述安装螺栓的底端贯穿安装底板且延伸至其外部，所述安装底板顶部的中点处固定安装有充电桩本体，所述安装底板顶部且位于充电桩本体的左右两侧均固定连接有纵杆，所述纵杆的表面活动连接有升降块，所述升降块的顶部固定连接有折叠遮雨帘，两个纵杆的顶端通过环形板固定连接，所述折叠遮雨帘的顶部与环形板的底部固定连接，所述环形板的顶部通过两个卡接块卡接有遮雨顶棚，所述遮雨顶棚的内壁上通过两个连接杆固定连接有雨水感应器，所述雨水感应器的感应端头贯穿遮雨顶棚且延伸至其外部，所述安装底板顶部的凹槽内固定安装有控制器，所述安装底板顶部且对应纵杆的位置开设有安装槽，所述安装槽的内部固定安装有驱动电机，所述驱动电机的输出轴上固定连接有驱动转轴，所述驱动转轴的顶端贯穿安装槽且延伸至其外部通过轴套套接有螺纹杆，所述螺纹杆的顶端贯穿升降块且延伸至其外部，所述雨水感应器和驱动电机分别与控制器电性连接。
优选的，所述安装底板顶部且对应安装槽的位置固定连接有密封垫，所述驱动转轴的一端贯穿密封垫且延伸至其外部。
优选的，所述环形板左右两侧且对应螺纹杆的位置均固定连接有固定块，所述固定块的底部固定连接有滚动轴承，所述螺纹杆的顶端贯穿滚动轴承且延伸至其内部与其活动连接。
优选的，所述螺纹杆的表面开设有外螺纹，所述升降块对应螺纹杆的位置开设有与外螺纹相适配的内螺纹。
优选的，所述安装螺栓的底端采用尖端设计。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过遮雨顶棚对充电桩本体的顶部进行挡雨防护，当雨水感应器感应到雨水时，将信号传递给控制器，控制器控制驱动电机开启，驱动转动轴带动螺纹杆匀速旋转，螺纹连接于其上的升降块在纵杆的限位作用下进行上下方向运动，从而将折叠遮雨帘进行抬起或放下，以对充电桩本体外侧形成防护，该具备防护功能的新能源充电桩，结构设计合理，使用方便，可根据雨雪天气自动对充电桩进行防护，从而可有效延长充电桩的使用寿命，降低了维护成本，可全方位满足使用需求。
2、本实用新型通过设置密封垫，防止雨雪天气，雨水落入至安装槽内，造成驱动电机进水损坏，通过设置固定块和滚动轴承，对螺纹杆的上端头进行一定连接稳固，提高了螺纹杆在转动时的平稳度，有利于升降块带动折叠遮雨帘的运动，通过设置安装螺栓，尖端式的设计更加有利于对整体新能源充电桩进行安装。
附图说明

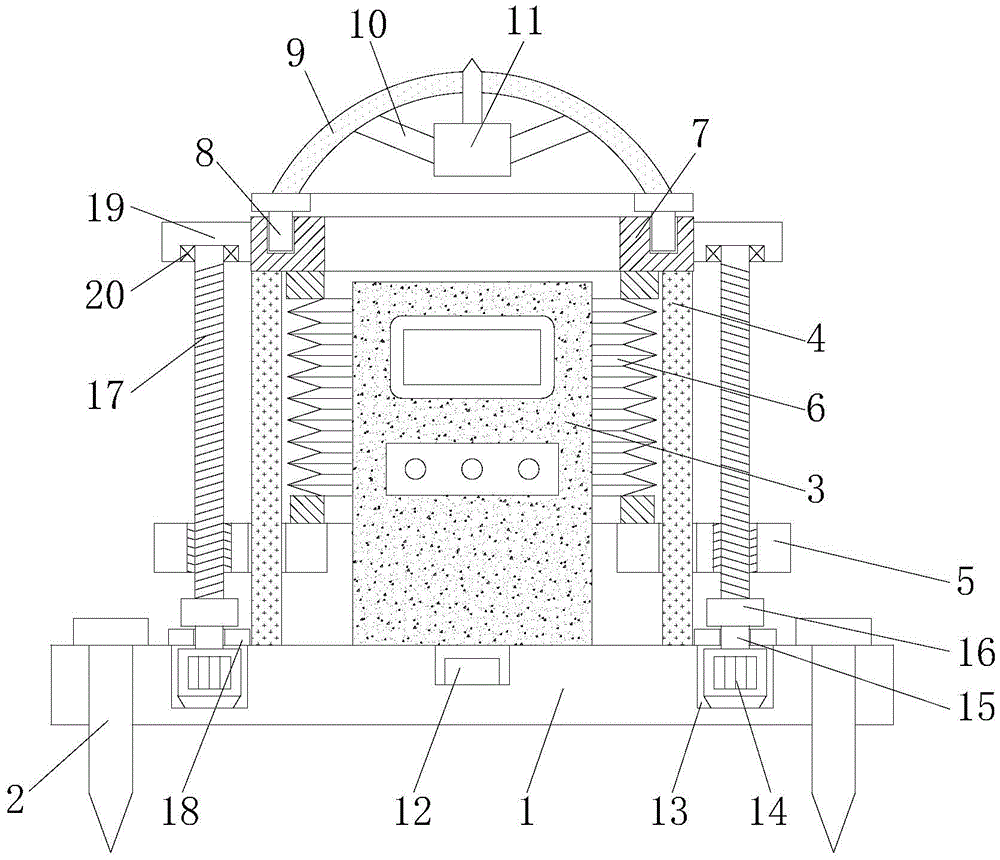

图1为本实用新型主视图的结构剖面图；
图2为本实用新型主视图的结构示意图。
图中：1安装底板、2安装螺栓、3充电桩本体、4纵杆、5升降块、6折叠遮雨帘、7环形板、8卡接块、9遮雨顶棚、10连接杆、11雨水感应器、12控制器、13安装槽、14驱动电机、15驱动转轴、16轴套、17螺纹杆、18密封垫、19固定块、20滚动轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种具备防护功能的新能源充电桩，包括安装底板1，安装底板1顶部的两侧均设置有安装螺栓2，安装螺栓2的底端采用尖端设计，安装螺栓2的底端贯穿安装底板1且延伸至其外部，安装底板1顶部的中点处固定安装有充电桩本体3，安装底板1顶部且位于充电桩本体3的左右两侧均固定连接有纵杆4，纵杆4的表面活动连接有升降块5，升降块5的顶部固定连接有折叠遮雨帘6，两个纵杆4的顶端通过环形板7固定连接，折叠遮雨帘6的顶部与环形板7的底部固定连接，环形板7的顶部通过两个卡接块8卡接有遮雨顶棚9，遮雨顶棚9的内壁上通过两个连接杆10固定连接有雨水感应器11，雨水感应器11的感应端头贯穿遮雨顶棚9且延伸至其外部，安装底板1顶部的凹槽内固定安装有控制器12，安装底板1顶部且对应纵杆4的位置开设有安装槽13，安装槽13的内部固定安装有驱动电机14，驱动电机14的输出轴上固定连接有驱动转轴15，驱动转轴15的顶端贯穿安装槽13且延伸至其外部通过轴套16套接有螺纹杆17，安装底板1顶部且对应安装槽13的位置固定连接有密封垫18，驱动转轴15的一端贯穿密封垫18且延伸至其外部，螺纹杆17的顶端贯穿升降块5且延伸至其外部，螺纹杆17的表面开设有外螺纹，升降块5对应螺纹杆17的位置开设有与外螺纹相适配的内螺纹，环形板7左右两侧且对应螺纹杆17的位置均固定连接有固定块19，固定块19的底部固定连接有滚动轴承20，螺纹杆17的顶端贯穿滚动轴承20且延伸至其内部与其活动连接，雨水感应器11和驱动电机14分别与控制器12电性连接，通过设置密封垫18，防止雨雪天气，雨水落入至安装槽13内，造成驱动电机14进水损坏，通过设置固定块19和滚动轴承20，对螺纹杆17的上端头进行一定连接稳固，提高了螺纹杆17在转动时的平稳度，有利于升降块5带动折叠遮雨帘6的运动，通过设置安装螺栓2，尖端式的设计更加有利于对整体新能源充电桩进行安装，通过遮雨顶棚9对充电桩本体3的顶部进行挡雨防护，当雨水感应器11感应到雨水时，将信号传递给控制器12，控制器12控制驱动电机14开启，驱动转动轴15带动螺纹杆17匀速旋转，螺纹连接于其上的升降块5在纵杆4的限位作用下进行上下方向运动，从而将折叠遮雨帘6进行抬起或放下，以对充电桩本体3外侧形成防护，该具备防护功能的新能源充电桩，结构设计合理，使用方便，可根据雨雪天气自动对充电桩进行防护，从而可有效延长充电桩的使用寿命，降低了维护成本，可全方位满足使用需求。
使用时，通过遮雨顶棚9对充电桩本体3的顶部进行挡雨防护，当雨水感应器11感应到雨水时，将信号传递给控制器12，控制器12控制驱动电机14开启，驱动转动轴15带动螺纹杆17匀速旋转，螺纹连接于其上的升降块5在纵杆4的限位作用下进行上下方向运动，从而将折叠遮雨帘6进行抬起或放下，以对充电桩本体3外侧形成防护。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
