技术领域
本实用新型涉及电子散热器技术领域，具体为一种用于电子散热器的防护装置。
背景技术
电子散热器通常是针对大功率电子元器件散热的散热片，没有外加电源，自然冷却，大多数都是制成铝合金型材，根据元器件大小切断成需要的尺寸，例如大功率开关管或三极管的散热片，当然特殊情况下超大功率的电子元件也有带散热风扇的，例如开关电源的开关管就必须加装散热风扇。
随着现在经济的高速发展，人们对生活品质的追求也越来越高，散热器作为现在家用必不可少的取暖设备，传统的电子散热器防护装置大多无法对散热器进行有效的减震，在散热器的使用过程中，经常会受到磕碰，造成散热器的损伤，提高了维护成本，造成不必要的损失，为此我们提出了一种用于电子散热器的防护装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种用于电子散热器的防护装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于电子散热器的防护装置，包括底座，所述底座的顶部通过两个减震装置固定连接有安装板，所述底座顶部的左右两侧均固定连接有立板，所述立板靠近安装板的一侧固定开设有侧缓冲槽，所述侧缓冲槽内壁的顶部固定连接有限位立杆，所述限位立杆的底端与侧缓冲槽内壁的底部固定连接，所述限位立杆的表面活动连接有侧压块，所述侧压块靠近安装板的一侧贯穿侧缓冲槽且延伸至其外部与安装板固定连接，所述侧缓冲槽内壁底部且对应限位立杆的外侧固定连接有侧缓冲弹簧，所述侧缓冲弹簧的顶端与侧压块的底部固定连接，所述安装板顶部的凹槽内固定安装有散热器本体，两个立板的顶部通过顶板固定连接，所述顶板的顶部固定安装有两个电动推杆，所述电动推杆的伸缩端贯穿顶板且延伸至其外部，两个电动推杆的底端通过弹簧垫固定连接，所述弹簧垫的底部与散热器本体的顶部相互接触；
所述减震装置包括防震盒，所述防震盒内壁底部的中点处固定连接有第一防震弹簧，所述第一防震弹簧的顶部固定连接有防震垫，所述防震盒内壁底部且对应第一防震弹簧两侧的位置均固定连接有固定圆筒，所述防震盒内壁底部且对应固定圆筒内部的位置固定连接有第二防震弹簧，所述防震垫底部对应第二防震弹簧的位置固定连接有固定柱，所述固定圆筒顶部的两侧均固定连接有固定块，所述固定块靠近固定柱一侧的顶部固定连接有滑动块，所述固定柱两侧对应滑动块的位置均开设有滑动槽，所述滑动块靠近固定柱的一侧贯穿滑动槽且延伸至其内部，位于滑动槽内部的滑动块顶部固定连接有第三防震弹簧，所述第三防震弹簧的顶部与滑动槽内壁的底部固定连接，所述防震垫的顶部固定连接有压动球，所述压动球的顶部贯穿防震盒且延伸至其外部固定连接有撑杆。
优选的，所述防震盒的底部与底座的顶部固定连接，所述撑杆的顶端与安装板的底部固定连接。
优选的，所述压动球的表面设置有支撑柱，所述支撑柱远离压动球的一侧固定连接有滑轮，所述滑轮远离压动球的一侧与防震盒的内壁相互接触。
优选的，所述滑动块后侧且对应滑动槽的位置固定连接有限位块，所述固定柱对应限位块的位置开设有与限位块配合使用的限位槽。
优选的，所述撑杆左右两侧的顶部均固定连接有加强筋，所述加强筋靠近安装板的一侧与安装板固定连接。
优选的，所述侧压块的顶部固定连接有橡胶圈。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过将散热器本体安装于安装板之上，利用侧压块下压侧缓冲弹簧进行一次的减震防护，同时两个电动推杆带动弹簧垫对其顶部进行下压固定，利用减震装置对散热器本体进行二次防护，从而可有效的对传递给散热器本体上下方向作用力进行削减，达到保护的目的，该用于电子散热器的防护装置，结构设计合理，使用方便，可对散热器进行有效的减震防护，有效的避免了因受到磕碰而造成的损伤，降低了维护成本，避免了不必要的损失，可全方位满足使用需求。
2、本实用新型通过设置支撑柱和滑轮，对压动球起到了限位的作用，同时滑轮的缓冲也可以使压动球在下压防震垫过程中运行的更加顺畅，从而大大减小了噪音，通过设置限位块和限位槽，防止滑动块从滑动槽中脱落，防止长时间使用而导致第三防震弹簧弯曲，影响正常的装置工作，通过设置加强筋，加固了撑杆与安装板底部之间连接的固定程度，可有效防止撑杆受力过大而从安装板之上脱落或折断，通过设置橡胶圈，防止侧压块与侧缓冲槽内壁顶部直接接触，造成磨损。
附图说明

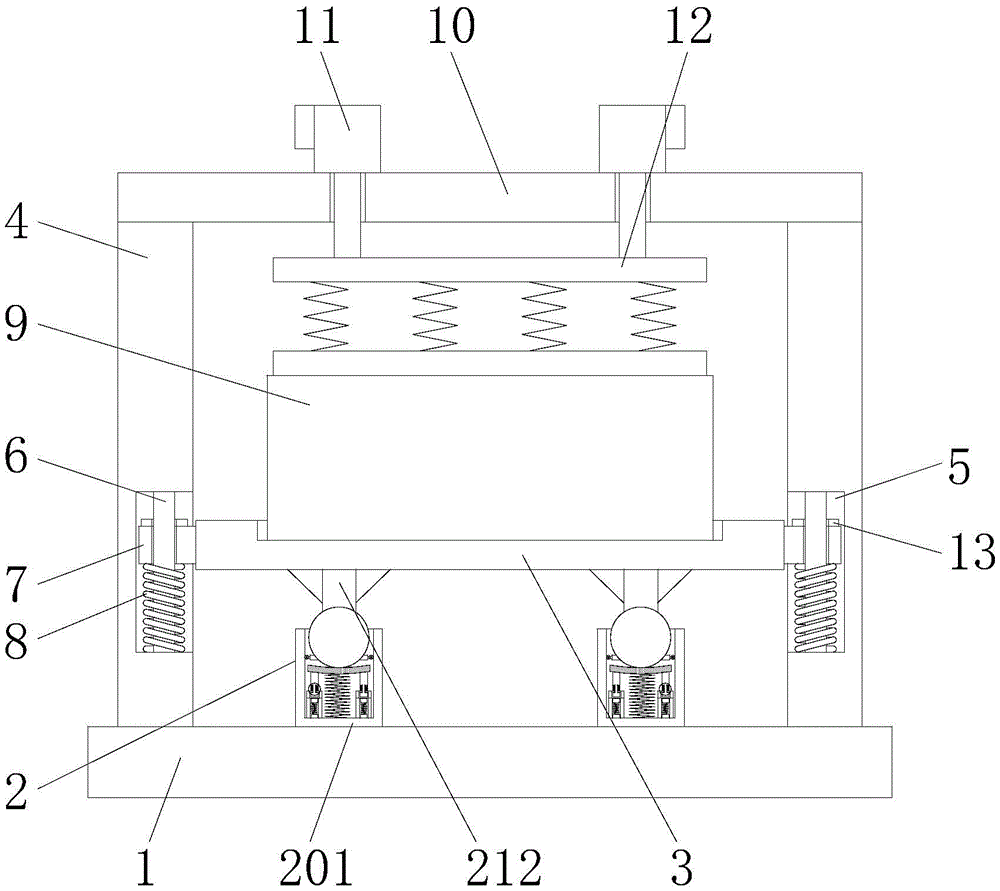

图1为本实用新型主视图的结构剖面图；
图2为本实用新型减震装置主视图的结构剖面图；
图3为本实用新型图2中A-A的局部放大图。
图中：1底座、2减震装置、201防震盒、202第一防震弹簧、203防震垫、204固定圆筒、205第二防震弹簧、206固定柱、207固定块、208滑动块、209滑动槽、210第三防震弹簧、211压动球、212撑杆、213支撑柱、214滑轮、215限位块、216限位槽、217加强筋、3安装板、4立板、5侧缓冲槽、6限位立杆、7侧压块、8侧缓冲弹簧、9散热器本体、10顶板、11电动推杆、12弹簧垫、13橡胶圈。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种用于电子散热器的防护装置，包括底座1，底座1的顶部通过两个减震装置2固定连接有安装板3，底座1顶部的左右两侧均固定连接有立板4，立板4靠近安装板3的一侧固定开设有侧缓冲槽5，侧缓冲槽5内壁的顶部固定连接有限位立杆6，限位立杆6的底端与侧缓冲槽5内壁的底部固定连接，限位立杆6的表面活动连接有侧压块7，侧压块7的顶部固定连接有橡胶圈13，侧压块7靠近安装板3的一侧贯穿侧缓冲槽5且延伸至其外部与安装板3固定连接，侧缓冲槽5内壁底部且对应限位立杆6的外侧固定连接有侧缓冲弹簧8，侧缓冲弹簧8的顶端与侧压块7的底部固定连接，安装板3顶部的凹槽内固定安装有散热器本体9，两个立板4的顶部通过顶板10固定连接，顶板10的顶部固定安装有两个电动推杆11，电动推杆11的伸缩端贯穿顶板10且延伸至其外部，两个电动推杆11的底端通过弹簧垫12固定连接，弹簧垫12的底部与散热器本体9的顶部相互接触。
请参阅图1-3，减震装置2包括防震盒201，防震盒201的底部与底座1的顶部固定连接，防震盒201内壁底部的中点处固定连接有第一防震弹簧202，第一防震弹簧202的顶部固定连接有防震垫203，防震盒201内壁底部且对应第一防震弹簧202两侧的位置均固定连接有固定圆筒204，防震盒201内壁底部且对应固定圆筒204内部的位置固定连接有第二防震弹簧205，防震垫203底部对应第二防震弹簧205的位置固定连接有固定柱206，固定圆筒204顶部的两侧均固定连接有固定块207，固定块207靠近固定柱206一侧的顶部固定连接有滑动块208，固定柱206两侧对应滑动块208的位置均开设有滑动槽209，滑动块208后侧且对应滑动槽209的位置固定连接有限位块215，固定柱206对应限位块215的位置开设有与限位块215配合使用的限位槽216，滑动块208靠近固定柱206的一侧贯穿滑动槽209且延伸至其内部，位于滑动槽209内部的滑动块208顶部固定连接有第三防震弹簧210，第三防震弹簧210的顶部与滑动槽209内壁的底部固定连接，防震垫203的顶部固定连接有压动球211，压动球211的表面设置有支撑柱213，支撑柱213远离压动球211的一侧固定连接有滑轮214，滑轮214远离压动球211的一侧与防震盒201的内壁相互接触，压动球211的顶部贯穿防震盒201且延伸至其外部固定连接有撑杆212，撑杆212的顶端与安装板3的底部固定连接，撑杆212左右两侧的顶部均固定连接有加强筋217，加强筋217靠近安装板3的一侧与安装板3固定连接，通过设置支撑柱213和滑轮214，对压动球211起到了限位的作用，同时滑轮214的缓冲也可以使压动球211在下压防震垫203过程中运行的更加顺畅，从而大大减小了噪音，通过设置限位块215和限位槽216，防止滑动块208从滑动槽209中脱落，防止长时间使用而导致第三防震弹簧210弯曲，影响正常的装置工作，通过设置加强筋217，加固了撑杆212与安装板3底部之间连接的固定程度，可有效防止撑杆212受力过大而从安装板3之上脱落或折断，通过设置橡胶圈13，防止侧压块7与侧缓冲槽5内壁顶部直接接触，造成磨损，通过将散热器本体9安装于安装板3之上，利用侧压块7下压侧缓冲弹簧8进行一次的减震防护，同时两个电动推杆11带动弹簧垫12对其顶部进行下压固定，利用减震装置2对散热器本体9进行二次防护，从而可有效的对传递给散热器本体9上下方向作用力进行削减，达到保护的目的，该用于电子散热器的防护装置，结构设计合理，使用方便，可对散热器进行有效的减震防护，有效的避免了因受到磕碰而造成的损伤，降低了维护成本，避免了不必要的损失，可全方位满足使用需求。
使用时，将散热器本体9安装于安装板3之上，利用侧压块7下压侧缓冲弹簧8进行一次的减震防护，同时两个电动推杆11带动弹簧垫12对其顶部进行下压固定，利用减震装置2对散热器本体9进行二次防护，从而可有效的对传递给散热器本体9上下方向作用力进行削减，在减震装置2中，撑杆212将力传递给压动球211，压动球211向下压动防震垫203，防震垫203底部两侧的固定柱206压动第二防震弹簧205，中部的第一防震弹簧202也同时被下压，此时滑动块208会在滑动槽209中向上运动，反向的压动第三防震弹簧210，实现了多重减震的效果，达到对散热器本体9保护的目的。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
