技术领域
本实用新型涉及冷却塔填料，具体来说，涉及一种用于水循环冷却的冷却塔填料。
背景技术
简单的说填料在冷却塔中的作用就是增加散热量，延长冷却水停留时间，增加换热面积，增加换热量。均匀布水。不是将某种需降温的东西填进塔里。冷却塔就是使热流体(包括水)冷却到合理温度的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。
现有的冷却塔填料有压成各种波形的塑料填料片，但是这些填料片并没有设置相应的冷却装置，只能靠填料片本身来对冷却水进行冷却，而且其制造材料消耗大，成本高。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种用于水循环冷却的冷却塔填料，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种用于水循环冷却的冷却塔填料，包括塔体，所述塔体内底部设有底盘，所述底盘一端设有填料本体，所述填料本体内设有若干个第一通孔，所述填料本体两侧均设有散热板，所述散热板内设有空腔，所述填料本体外侧设有冷凝管，所述冷凝管贯穿于所述空腔，所述冷凝管一端连接设有冷却水泵，所述冷凝管远离所述冷却水泵一端连接设有水箱，所述水箱顶部设有若干个第二通孔，所述水箱一侧设有电机，所述电机一侧设有电机轴，所述电机轴远离所述电机一侧设有扇叶，所述扇叶位于所述水箱内，所述水箱底部两端均设有支撑腿，所述支撑腿远离所述水箱一端与底座相连接，所述水箱底部中间位置连接设有出水管，所述出水管远离所述水箱一端与所述冷却水泵的底部相连接，所述冷却水泵底部设有支撑板，所述支撑板一侧设有支撑架，所述支撑架远离所述支撑板一端与所述底座相连接，所述塔体顶部设有进水口，所述底盘底部两端均设有支撑柱，所述支撑柱远离所述底盘一端与所述底座相连接，所述底盘底部中间位置设有出液口。
进一步的，所述冷凝管成螺旋状缠绕在所述填料本体外侧。
进一步的，所述出水管和所述出液口内均设有阀门。
进一步的，所述底座一端设有集液槽，所述集液槽位于所述支撑柱的之间。
进一步的，所述底座底部设有垫块，所述垫块为橡胶垫块。
进一步的，所述填料本体外侧设有卡扣，所述冷凝管通过所述卡扣固定在所述填料本体的外侧。
进一步的，所述空腔的直径大于所述冷凝管的直径。
本实用新型的有益效果：通过在填料本体外侧螺旋缠绕设有冷凝管，在冷凝管两端设有冷却水泵和水箱，通过冷却水泵中的冷却水对填料本体进行冷却，从而对经过第一通孔中的热流体进行冷却，冷却水经过冷凝管后进入水箱中，通过在水箱内设有扇叶，对冷却水进行冷却，并在水箱顶部设有若干个第二通孔，进一步对冷却水进行自然冷却，冷却后的水经过出水管又进入到冷却水泵中，从而实现冷却水的循环利用，可以对填料本体不断的进行冷却，而且该水循环冷却装置结构简单，节约了制造成本。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

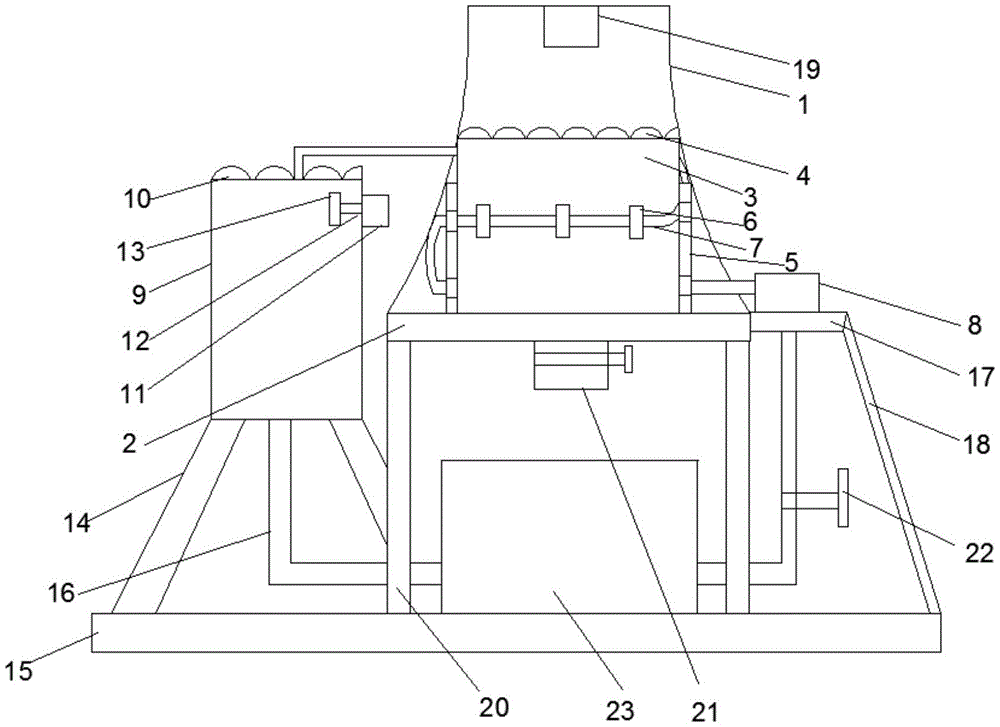

图1是根据本实用新型实施例的一种用于水循环冷却的冷却塔填料结构示意图。
图中：
1、塔体；2、底盘；3、填料本体；4、第一通孔；5、散热板；6、卡扣；7、冷凝管；8、冷却水泵；9、水箱；10、第二通孔；11、电机；12、电机轴；13、扇叶；14、支撑腿；15、底座；16、出水管；17、支撑板；18、支撑架；19、进水口；20、支撑柱；21、出液口；22、阀门；23、集液槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种用于水循环冷却的冷却塔填料。
如图1所示，根据本实用新型实施例的一种用于水循环冷却的冷却塔填料，包括塔体1，所述塔体1内底部设有底盘2，所述底盘2一端设有填料本体3，所述填料本体3内设有若干个第一通孔4，所述填料本体3两侧均设有散热板5，所述散热板5内设有空腔，所述填料本体3外侧设有冷凝管7，所述冷凝管7贯穿于所述空腔，所述冷凝管7一端连接设有冷却水泵8，所述冷凝管7远离所述冷却水泵8一端连接设有水箱9，所述水箱9顶部设有若干个第二通孔10，所述水箱9一侧设有电机11，所述电机11一侧设有电机轴12，所述电机轴12远离所述电机11一侧设有扇叶13，所述扇叶13位于所述水箱9内，所述水箱9底部两端均设有支撑腿14，所述支撑腿14远离所述水箱9一端与底座15相连接，所述水箱9底部中间位置连接设有出水管16，所述出水管16远离所述水箱9一端与所述冷却水泵8的底部相连接，所述冷却水泵8底部设有支撑板17，所述支撑板17一侧设有支撑架18，所述支撑架18远离所述支撑板17一端与所述底座15相连接，所述塔体1顶部设有进水口19，所述底盘2底部两端均设有支撑柱20，所述支撑柱20远离所述底盘2一端与所述底座15相连接，所述底盘2底部中间位置设有出液口21。
通过本实用新型的上述方案，能够通过在填料本体3外侧螺旋缠绕设有冷凝管7，在冷凝管7两端设有冷却水泵8和水箱9，通过冷却水泵8中的冷却水对填料本体3进行冷却，从而对经过第一通孔4中的热流体进行冷却，冷却水经过冷凝管7后进入水箱9中，通过在水箱9内设有扇叶13，对冷却水进行冷却，并在水箱9顶部设有若干个第二通孔10，进一步对冷却水进行自然冷却，冷却后的水经过出水管又进入到冷却水泵8中，从而实现冷却水的循环利用，可以对填料本体3不断的进行冷却，而且该水循环冷却装置结构简单，节约了制造成本。
在具体应用中，对于来冷凝管7说，所述冷凝管7成螺旋状缠绕在所述填料本体3外侧；对于出水管16来说，所述出水管16和所述出液口21内均设有阀门22，控制液体的进入；对于底座15来说，所述底座15一端设有集液槽23，所述集液槽23位于所述支撑柱20的之间，用来收集液体；对于底座15来说，所述底座15底部设有垫块，所述垫块为橡胶垫块，起到固定和稳定的作用；对于填料本体3来说，所述填料本体3外侧设有卡扣6，所述冷凝管7通过所述卡扣6固定在所述填料本体3的外侧，固定冷凝管；对于空腔来说，所述空腔的直径大于所述冷凝管7的直径，冷凝管7可以贯穿于所述空腔。
综上所述，借助于本实用新型的上述技术方案，通过在填料本体3外侧螺旋缠绕设有冷凝管7，在冷凝管7两端设有冷却水泵8和水箱9，通过冷却水泵8中的冷却水对填料本体3进行冷却，从而对经过第一通孔4中的热流体进行冷却，冷却水经过冷凝管7后进入水箱9中，通过在水箱9内设有扇叶13，对冷却水进行冷却，并在水箱9顶部设有若干个第二通孔10，进一步对冷却水进行自然冷却，冷却后的水经过出水管又进入到冷却水泵8中，从而实现冷却水的循环利用，可以对填料本体3不断的进行冷却，而且该水循环冷却装置结构简单，节约了制造成本。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
