技术领域
本实用新型涉及冷却塔领域，具体来说，涉及一种抗污型冷却塔填料
背景技术
冷却塔(Thecoolingtower)是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。
污水型冷却塔由于循环水质及其恶劣，导致填料容易堵塞，影响冷却塔的工作，需定期对冷却塔填料的整体进行更换，造成运行、维护成本偏高。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种抗污型冷却塔填料，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种抗污型冷却塔填料，包括冷却塔侧壁，所述冷却塔侧壁的内壁固定设有数量为四个的连接筒，所述连接筒均匀固定在填料层的四周，所述连接筒内固定设有弹簧，所述弹簧的一端固定在所述连接筒的底端内壁，所述弹簧的另一端固定设有连杆，所述连杆上均固定在过滤网上，所述过滤网上设有第一齿轮，所述第一齿轮的一侧啮合设有直齿条，所述直齿条固定在所述冷却塔侧壁的内壁，所述第一齿轮远离所述直齿条的一侧啮合设有环形齿条，所述环形齿条固定在第二齿轮上，所述第二齿轮的一侧啮合设有扇形齿轮，所述扇形齿轮远离所述第二齿轮的一端固定设有轴承，所述轴承远离所述扇形齿轮的一端固定设有清洁杆，所述轴承内固定套设有第一中轴，所述第一中轴远离所述轴承的一端固定在所述过滤网上。
进一步的，所述填料层和所述冷却塔侧壁之间设有填充板，所述连接筒贯穿所述填充板。
进一步的，所述直齿条贯穿所述填充板，且，填充板上位于所述直齿条的一侧开设有通道，所述第一齿轮与所述通道相匹配。
进一步的，所述第二齿轮通过第二中轴与所述过滤网相连接。
进一步的，所述清洁杆上的设有若干清洁刷。
进一步的，所述第一齿轮中部设有活动轴，所述活动轴的两端分别固定在挡板上，所述挡板固定在所述过滤网上。
本实用新型的有益效果：通过在填料层的四周固定设有连接筒，在连接筒内通过弹簧设置连杆，在连杆上固定有过滤网，当水流携带杂物进入到冷却塔以后，杂物经过过滤残留在过滤网上，导致过滤网承受水压增加，从而令过滤网下移第一齿轮在直齿条的带动下旋转，使得第二齿轮能够带动扇形齿轮旋转，带动清洁杆在过滤网上摆动，此时水压减小，水流速增加，过滤网在弹簧的作用下上移，令清洁杆相再一次的摆动，如此反复能够有效的保证水流一直都能够流下，保证了冷却塔的工作的同时，能够令杂物堆积在过滤网的两侧，从而只需定期的清理过滤网上的杂物即可，大大的减少了更换填料层的次数，有效的减少了经济的损失，为企业减少了运营成本。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

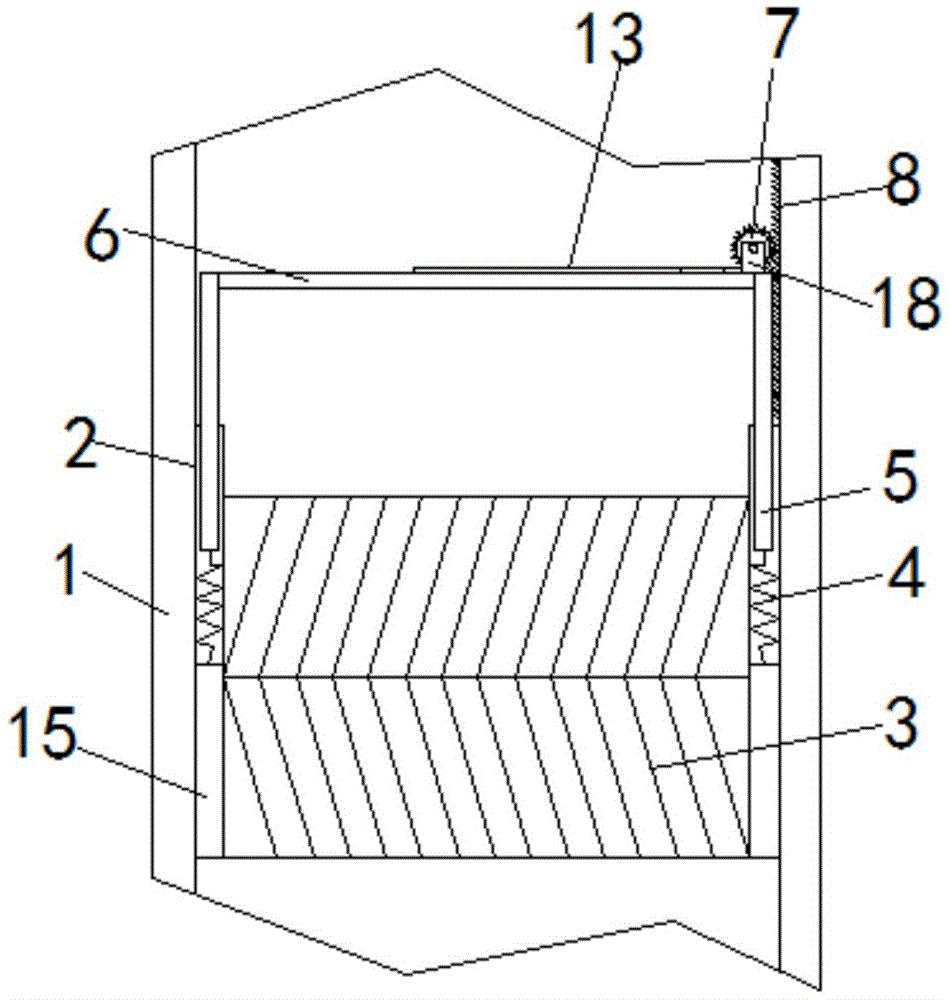

图1是根据本实用新型实施例的一种抗污型冷却塔填料的结构示意图；
图2是根据本实用新型实施例的一种抗污型冷却塔填料中填料层的俯视图；
图3是根据本实用新型实施例的一种抗污型冷却塔填料中第二齿轮的结构示意图。
图中：
1、冷却塔侧壁；2、连接筒；3、填料层；4、弹簧；5、连杆；6、过滤网；7、第一齿轮；8、直齿条；9、环形齿条；10、第二齿轮；11、扇形齿轮；12、轴承；13、清洁杆；14、第一中轴；15、填充板；16、第二中轴；17、清洁刷；18、挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种抗污型冷却塔填料。
如图1-3所示，根据本实用新型实施例的一种抗污型冷却塔填料，包括冷却塔侧壁1，所述冷却塔侧壁1的内壁固定设有数量为四个的连接筒2，所述连接筒2均匀固定在填料层3的四周，所述连接筒2内固定设有弹簧4，所述弹簧4的一端固定在所述连接筒2的底端内壁，所述弹簧4的另一端固定设有连杆5，所述连杆5上均固定在过滤网6上，所述过滤网6上设有第一齿轮7，所述第一齿轮7的一侧啮合设有直齿条8，所述直齿条8固定在所述冷却塔侧壁1的内壁，所述第一齿轮7远离所述直齿条8的一侧啮合设有环形齿条9，所述环形齿条9固定在第二齿轮10上，所述第二齿轮10的一侧啮合设有扇形齿轮11，所述扇形齿轮11远离所述第二齿轮10的一端固定设有轴承12，所述轴承12远离所述扇形齿轮11的一端固定设有清洁杆13，所述轴承12内固定套设有第一中轴14，所述第一中轴14远离所述轴承12的一端固定在所述过滤网6上。
通过本实用新型的上述方案，能够通过在填料层3的四周固定设有连接筒2，在连接筒2内通过弹簧4设置连杆5，在连杆5上固定有过滤网6，当水流携带杂物进入到冷却塔以后，杂物经过过滤残留在过滤网6上，导致过滤网6承受水压增加，从而令过滤网6下移第一齿轮7在直齿条8的带动下旋转，使得第二齿轮10能够带动扇形齿轮11旋转，带动清洁杆13在过滤网6上摆动，此时水压减小，水流速增加，过滤网6在弹簧4的作用下上移，令清洁杆13相再一次的摆动，如此反复能够有效的保证水流一直都能够流下，保证了冷却塔的工作的同时，能够令杂物堆积在过滤网6的两侧，从而只需定期的清理过滤网6上的杂物即可，大大的减少了更换填料层3的次数，有效的减少了经济的损失，为企业减少了运营成本。
在具体应用时，对于填料层3来说，所述填料层3和所述冷却塔侧壁1之间设有填充板15，所述连接筒2贯穿所述填充板15。对于直齿条8来说，所述直齿条8贯穿所述填充板15，且，填充板15上位于所述直齿条8的一侧开设有通道，所述第一齿轮7与所述通道相匹配。对于第二齿轮10来说，所述第二齿轮10通过第二中轴16与所述过滤网6相连接。对于清洁杆13来说，所述清洁杆13上的设有若干清洁刷17。对于第一齿轮7来说，所述第一齿轮7中部设有活动轴，所述活动轴的两端分别固定在挡板18上，所述挡板18固定在所述过滤网6上。
综上所述，借助于本实用新型的上述技术方案，通过在填料层3的四周固定设有连接筒2，在连接筒2内通过弹簧4设置连杆5，在连杆5上固定有过滤网6，当水流携带杂物进入到冷却塔以后，杂物经过过滤残留在过滤网6上，导致过滤网6承受水压增加，从而令过滤网6下移第一齿轮7在直齿条8的带动下旋转，使得第二齿轮10能够带动扇形齿轮11旋转，带动清洁杆13在过滤网6上摆动，此时水压减小，水流速增加，过滤网6在弹簧4的作用下上移，令清洁杆13相再一次的摆动，如此反复能够有效的保证水流一直都能够流下，保证了冷却塔的工作的同时，能够令杂物堆积在过滤网6的两侧，从而只需定期的清理过滤网6上的杂物即可，大大的减少了更换填料层3的次数，有效的减少了经济的损失，为企业减少了运营成本。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
