技术领域
本实用新型涉及纺织染料搅拌技术领域，具体为一种纺织染料用可均匀搅拌的搅拌机。
背景技术
在纺织技术领域中，布料的生产需要许多道工艺来共同完成，而在这些工艺中，布料的染色，可以对布料进行染色，不仅可以让布料的颜色更鲜艳，还增加了布料的颜色种类，增加了销售收益，而布料在进行染色时，需要根据需要，对染料进行调和，例如，混入不同颜色的染色原料，从而调配出需要的颜色，或者是在染料中加入柔软剂，便于布料稳定染色等，这就需要用到搅拌机了。
纺织布在染料时，需要提前对燃料进行搅拌，而搅拌好的染料在搅拌桶内放置一段时间后会出现沉淀，上层染料与下层染料颜色不均匀的现象，从而使染出来的布出现色差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种纺织染料用可均匀搅拌的搅拌机，解决了以上背景技术中所提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种纺织染料用可均匀搅拌的搅拌机，包括底盘，所述底盘的下表面固定安装有支撑腿，所述底盘的上表面固定安装有搅拌桶，所述搅拌桶靠近底盘的位置插接有出料口，所述底盘的两侧面均固定连接有支撑板，所述底盘的上表面固定安装有伸缩机构，伸缩机构位于支撑板与搅拌桶之间，所述伸缩机构的伸缩端固定安装有滑杆，所述支撑板靠近伸缩机构的一面开设有滑槽，所述滑杆的两端与滑槽滑动连接，所述滑杆的下表面固定安装有正反转电机，所述正反转电机的输出端固定安装有第一输出轴，所述第一输出轴、远离正反转电机的一端固定安装有搅拌轴，所述搅拌轴的外表面固定安装有搅拌叶，所述滑杆的上表面固定安装有托杆，所述托杆远离滑杆的一端固定安装有转向球，所述转向球的外表面铰接有推杆，右侧支撑板靠近伸缩机构一面的上端固定安装有单转电机，所述单转电机的输出端固定安装有第二输出轴，所述第二输出轴远离单转电机的一端固定安装有转盘，所述转盘远离第二输出轴的一面插接有支撑杆，所述支撑杆远离转盘的一端套接在推杆的外表面上。
优选的，所述伸缩机构包括伸缩杆、伸缩套筒、弹簧和限位块，伸缩杆插接在伸缩套筒的上端，弹簧和限位块位于伸缩套筒的内部，且伸缩杆的位于伸缩套筒内部的一端与限位块固定连接，弹簧套接在伸缩杆位于伸缩套筒内部的一端，且弹簧的两端与伸缩套筒两端的内壁固定连接。
优选的，所述伸缩机构的数量为两个，且两个伸缩机构以搅拌桶对称排列。
优选的，所述滑槽上下的长度大于滑杆上下移动的距离，且滑杆上下移动的距离小于搅拌轴的底端到底盘的距离。
优选的，所述转盘位于支撑杆的位置镶嵌有轴承，且轴承套接在支撑杆的外表面上。
优选的，所述推杆的中心线与搅拌轴的中心线位于同一条直线上。
(三)有益效果
本实用新型提供了一种纺织染料用可均匀搅拌的搅拌机。具备以下有益效果：
1、该纺织染料用可均匀搅拌的搅拌机，通过单转电机的转动，从而使第二输出轴转动，带动转盘进行转动，通过与支撑杆铰接的推杆，可以使推杆带动滑杆在滑槽内做上下循环运动，动过正反转电机固定连接在滑杆的下表面上，可以使搅拌轴做上下循环运动，从而可以使搅拌好的染料不会出现沉淀。
2、该纺织染料用可均匀搅拌的搅拌机，通过设置轴承，可以使支撑杆再转的时候可以全面的带动推杆，通过设置支撑结构，可以避免滑杆过度下滑伤害到搅拌桶的底端和搅拌轴，通过设置限位块，可以避免滑块过度向上移动带动伸缩杆脱离伸缩套筒，通过设置正方转电机，可以使搅拌叶双向转动，使染料搅拌更加均匀。
附图说明

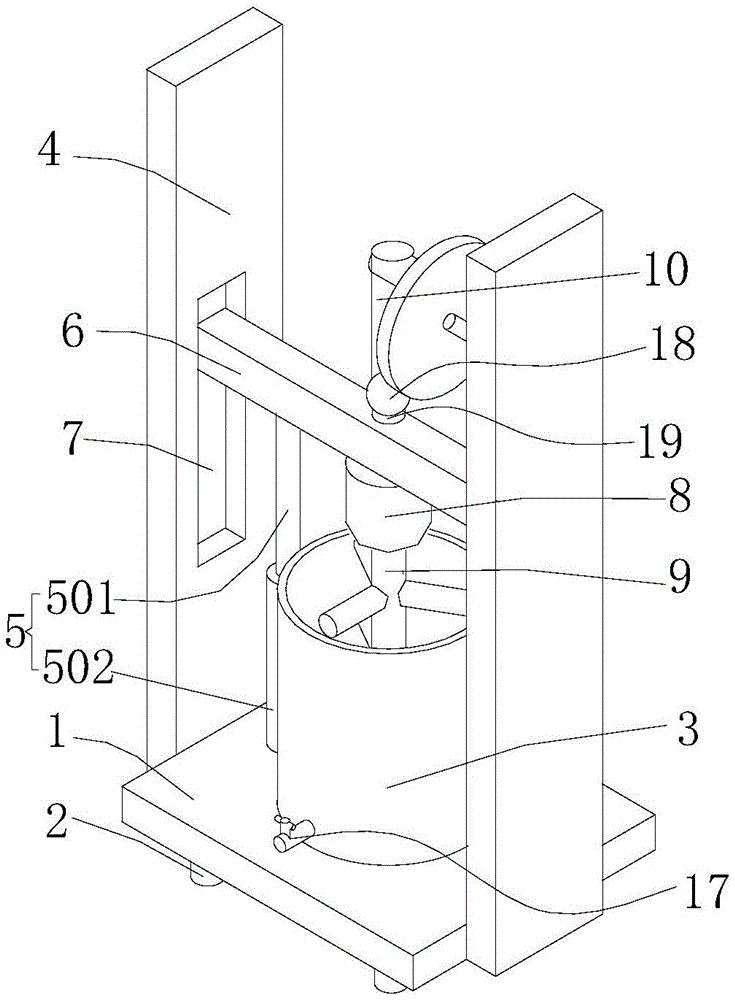

图1为本实用新型结构示意图；
图2为本实用新型正面局部剖视图；
图3为本实用新型伸缩机构正面局部剖视图；
图4为本实用新型图3处A的放大结构图。
其中，1底盘、2支撑腿、3搅拌桶、4支撑板、5伸缩机构、501伸缩杆、502伸缩套筒、503弹簧、504限位块、6滑杆、7滑槽、8正反转电机、9搅拌轴、10推杆、11搅拌叶、12单转电机、13第一输出轴、14转盘、15支撑杆、16轴承、17出料口、18托杆、19转向球、20第二输出轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种纺织染料用可均匀搅拌的搅拌机，如图1-4所示，包括底盘1，底盘1的下表面固定安装有支撑腿2，支撑整个装置，底盘1的上表面固定安装有搅拌桶3，放置染料的区域，搅拌桶3靠近底盘1的位置插接有出料口17，底盘1的两侧面均固定连接有支撑板4，底盘1的上表面固定安装有伸缩机构5，伸缩机构5位于支撑板4与搅拌桶3之间，通过设置伸缩机构5，支撑滑杆6滑动，伸缩机构5的伸缩端固定安装有滑杆6，支撑板4靠近伸缩机构5的一面开设有滑槽7，滑杆6的两端与滑槽7滑动连接，滑杆6在滑槽7内滑动，滑杆6的下表面固定安装有正反转电机8，正反转电机8的输出端固定安装有第一输出轴13，第一输出轴13远离正反转电机8的一端固定安装有搅拌轴9，搅拌轴9的外表面固定安装有搅拌叶11，通过设置正方转电机9，带动搅拌轴9和外表面上的搅拌叶11转动，搅拌染料，滑杆6的上表面固定安装有托杆18，托杆18远离滑杆6的一端固定安装有转向球19，转向球19的外表面铰接有推杆10，通过设置推杆10，推动滑杆6做上下循环移动，右侧支撑板4靠近伸缩机构5一面的上端固定安装有单转电机12，单转电机12的输出端固定安装有第二输出轴20，第二输出轴20远离单转电机12的一端固定安装有转盘14，通过设置单转电机12，带动第二输出轴20转动，第二输出轴20远离单转电机12的一端固定安装有转盘14，转盘14在第二输出轴20的作用下转动，转盘14远离第二输出轴20的一面插接有支撑杆15，支撑杆15远离转盘14的一端套接在推杆10的外表面上，通过设置支撑杆15使推杆10做上下循环移动，防止染料沉淀，伸缩机构5包括伸缩杆501、伸缩套筒502、弹簧503和限位块504，伸缩杆501插接在伸缩套筒502的上端，弹簧503和限位块504位于伸缩套筒502的内部，且伸缩杆501的位于伸缩套筒502内部的一端与限位块504固定连接，弹簧503套接在伸缩杆501位于伸缩套筒502内部的一端，且弹簧503的两端与伸缩套筒502两端的内壁固定连接，限位块504限制伸缩杆501上升的最大高度，弹簧503可以使伸缩杆501快速归位，伸缩套筒502支撑整个伸缩机构5伸缩机构5的数量为两个，且两个伸缩机构5以搅拌桶3对称排列，两个伸缩机构5支撑滑块，可以使滑块快速归位，滑槽7上下的长度大于滑杆6上下移动的距离，且滑杆6上下移动的距离小于搅拌轴9的底端到底盘1的距离，防止造成搅拌轴9与底盘1的损害，转盘14位于支撑杆15的位置镶嵌有轴承16，且轴承16套接在支撑杆15的外表面上，使推杆10移动更加方便，推杆10的中心线与搅拌轴9的中心线位于同一条直线上，防止染好的染料沉淀。
工作原理：当纺织染料用可均匀搅拌的搅拌机搅拌好染料防止时，开动单转电机12，使输出轴13和转盘14转动，带动支撑杆15和与之铰接的推杆10移动，从而可以使滑杆6在滑槽7内做上下循环移动，从而正反转电机8、搅拌轴9和搅拌叶11在滑杆6的作用下，做上下循环移动，同时当滑杆6向下滑动时，伸缩机构5可以限制滑杆6下滑的最大距离，从而可以搅拌好的染料不会出现沉淀。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
