技术领域
本实用新型涉及LED技术领域，具体为一种方便安装的LED广告牌安装架。
背景技术
发光二极管简称为LED，由含镓、砷、磷、氮等的化合物制成，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管，在电路及仪器中作为指示灯，或者组成文字或数字显示，砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光，因化学性质又分有机发光二极管OLED和无机发光二极管LED。
LED广告是一种新媒体广告形式，是新媒体技术与户外广告发布形式的完美结合，LED广告就是利用发光二极管拼成的广告字样或者图片，LED是一种能够将电能转化为可见光的半导体，LED广告牌是一种通过控制半导体发光二极管的显示方式，来显示文字、影像的显示屏幕，现如今，常见的LED广告牌一般通过固定螺栓固定安装于广告牌安装支架，在对其进行拆装时需要消耗工作人员大量的时间，而且每个安装架一般只有一个与其相适配的LED广告牌，因此降低了LED广告牌安装架的实用性。
实用新型内容
为解决上述问题本实用新型提供一种方便安装的LED广告牌安装架。
为实现上述目的，本实用新型提供如下技术方案：一种方便安装的LED广告牌安装架，包括底座，所述底座顶部的左右两侧均固定连接有支撑腿，两个支撑腿的顶部通过凹形安装框固定连接，所述凹形安装框的内壁上开设有凹形安装槽，所述凹形安装框的内部设置有广告牌本体，所述广告牌本体的左右两侧均固定连接有对称设置的安装滑块，所述安装滑块靠近凹形安装槽的一侧贯穿凹形安装槽且延伸至其内部与其内壁滑动连接，所述凹形安装框的背面通过对称设置的合页转动连接有挡板，所述挡板的底部与凹形安装框的顶部相互接触，所述挡板正面的左右两侧均固定连接有第一卡扣，所述凹形安装框正面顶部的左右两侧且对应两个第一卡扣的位置均固定连接有与其相适配的第二卡扣，所述挡板底部的左右两侧均固定连接有夹紧装置；
所述夹紧装置包括固定座，所述固定座的顶部与挡板的底部固定连接，所述固定座内壁顶部的左右两侧均固定连接有夹紧弹簧，所述夹紧弹簧的底部贯穿固定座且延伸至其外部，两个夹紧弹簧的底部通过连接板固定连接，所述连接板的底部固定连接有橡胶垫，所述橡胶垫的底部与广告牌本体的顶部相互接触。
优选的，所述底座左右两侧的底部均固定连接有安装件。
优选的，所述凹形安装框的底部固定连接有对称设置的加固块，所述加固块靠近支撑腿的一侧与其固定连接。
优选的，所述凹形安装槽内壁的底部且对应广告牌本体的位置固定连接有缓冲垫，所述缓冲垫的顶部与广告牌本体的底部相互接触。
优选的，所述挡板正面的顶部固定连接有操作把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过底座、支撑腿、凹形安装框、凹形安装槽、广告牌本体、安装滑块、合页、挡板、第一卡扣、第二卡扣、固定座、夹紧弹簧、连接板与橡胶垫之间的相互配合，实现了一种方便安装的LED广告牌安装架，不仅方便了LED广告牌的拆装，从而为工作人员提供了极大便利，而且能够对不同高度的广告牌进行稳固安装，因此使得本装置应用更加广泛。
2、本实用新型通过设置安装件使得本装置在整体固定时更加方便，通过设置加固块使得凹形安装框与支撑腿之间的连接更加牢固，通过设置缓冲垫对广告牌本体起到缓冲作用，避免其直接接触凹形安装槽的槽底所造成的损害，通过设置操作把手使得挡板在翻转时更加方便。
附图说明

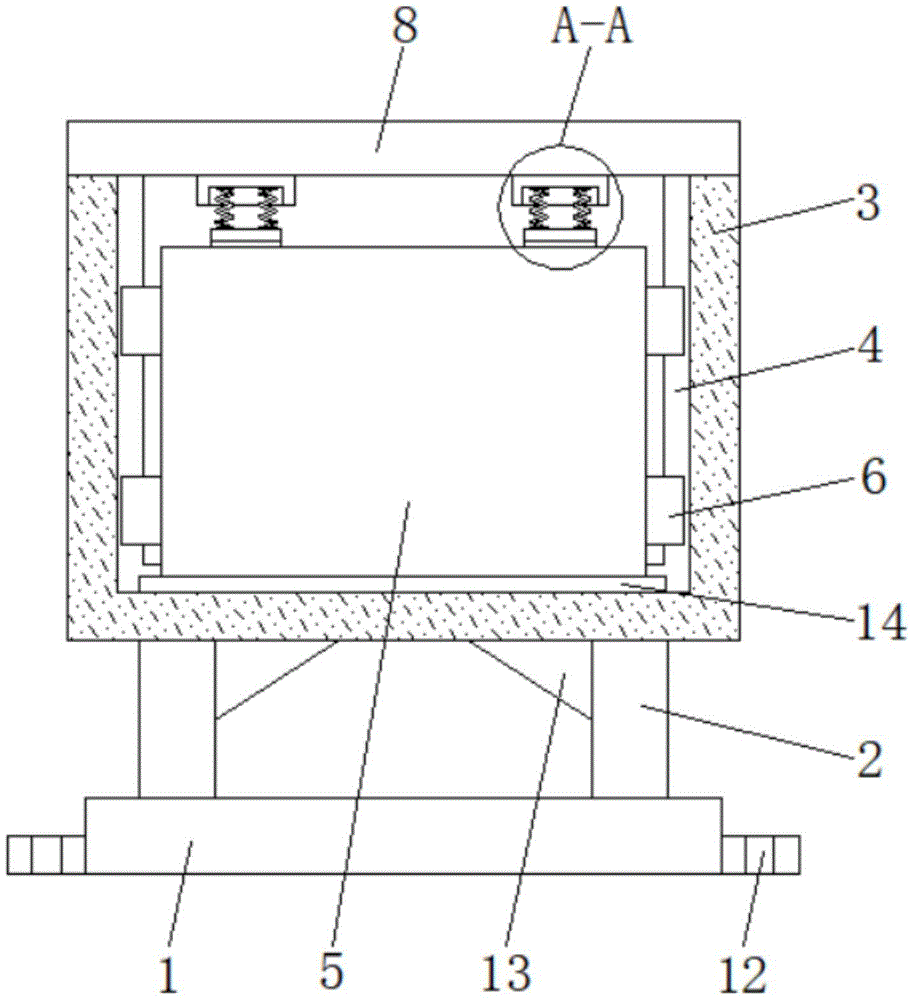

图1为本实用新型正视图的结构剖面图；
图2为本实用新型凹形安装框左视图的结构示意图；
图3为本实用新型凹形安装框俯视图的结构示意图；
图4为本实用新型图1中A-A的局部放大图。
图中：1底座、2支撑腿、3凹形安装框、4凹形安装槽、5广告牌本体、6安装滑块、7合页、8挡板、9第一卡扣、10第二卡扣、11夹紧装置、1101固定座、1102夹紧弹簧、1103连接板、1104橡胶垫、12安装件、13加固块、14缓冲垫、15操作把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种方便安装的LED广告牌安装架，包括底座1，底座1左右两侧的底部均固定连接有安装件12，通过设置安装件12使得本装置在整体固定时更加方便，底座1顶部的左右两侧均固定连接有支撑腿2，两个支撑腿2的顶部通过凹形安装框3固定连接，凹形安装框3的底部固定连接有对称设置的加固块13，加固块13靠近支撑腿2的一侧与其固定连接，通过设置加固块13使得凹形安装框3与支撑腿2之间的连接更加牢固，凹形安装框3的内壁上开设有凹形安装槽4，凹形安装框3的内部设置有广告牌本体5，凹形安装槽4内壁的底部且对应广告牌本体5的位置固定连接有缓冲垫14，缓冲垫14的顶部与广告牌本体5的底部相互接触，通过设置缓冲垫14对广告牌本体5起到缓冲作用，避免其直接接触凹形安装槽4的槽底所造成的损害，广告牌本体5的左右两侧均固定连接有对称设置的安装滑块6，安装滑块6靠近凹形安装槽4的一侧贯穿凹形安装槽4且延伸至其内部与其内壁滑动连接，凹形安装框3的背面通过对称设置的合页7转动连接有挡板8，挡板8的底部与凹形安装框3的顶部相互接触，挡板8正面的顶部固定连接有操作把手15，通过设置操作把手15使得挡板8在翻转时更加方便，挡板8正面的左右两侧均固定连接有第一卡扣9，凹形安装框3正面顶部的左右两侧且对应两个第一卡扣9的位置均固定连接有与其相适配的第二卡扣10，挡板8底部的左右两侧均固定连接有夹紧装置11。
请参阅图1-4，夹紧装置11包括固定座1101，固定座1101的顶部与挡板8的底部固定连接，固定座1101内壁顶部的左右两侧均固定连接有夹紧弹簧1102，夹紧弹簧1102的底部贯穿固定座1101且延伸至其外部，两个夹紧弹簧1102的底部通过连接板1103固定连接，连接板1103的底部固定连接有橡胶垫1104，橡胶垫1104的底部与广告牌本体5的顶部相互接触，通过底座1、支撑腿2、凹形安装框3、凹形安装槽4、广告牌本体5、安装滑块6、合页7、挡板8、第一卡扣9、第二卡扣10、固定座1101、夹紧弹簧1102、连接板1103与橡胶垫1104之间的相互配合，实现了一种方便安装的LED广告牌安装架，不仅方便了LED广告牌的拆装，从而为工作人员提供了极大便利，而且能够对不同高度的广告牌进行稳固安装，因此使得本装置应用更加广泛。
使用时，打开第一卡扣9与第二卡扣10，通过操作把手15将挡板8打开，然后将广告牌本体5上的安装滑块6滑动安装在凹形安装槽4的内壁上，并使得广告牌本体5的底部与缓冲垫14相互接触，然后盖上挡板8，并通过第一卡扣9扣住第二卡扣10，通过设置夹紧装置11，在夹紧弹簧1102自身的弹力作用下，使得广告牌本体5能够被牢牢固定。
综上所述：该方便安装的LED广告牌安装架，通过设置底座1、支撑腿2、凹形安装框3、凹形安装槽4、广告牌本体5、安装滑块6、合页7、挡板8、第一卡扣9、第二卡扣10、固定座1101、夹紧弹簧1102、连接板1103与橡胶垫1104，解决了背景技术所提到的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
