技术领域
本实用新型涉及一种电脑配件，具体是一种笔记本冬用鼠标暖手装置。
背景技术
由于冬季温度较低，在使用鼠标时，往往会感到冻手，每隔一段时间就需要将手揣进口袋里捂一捂，很不方便；一些厂商为了放置冻手，通过在鼠标垫内设置电热丝，对鼠标垫进行加热，达到保暖的目的，但由于鼠标垫开放式设计，热量很容易散失，热利用率很低，而且由于使用鼠标时手背向上，手背还是会感到寒冷；笔记本电脑在冬季时出风口依旧会散热，热量直接流失造成能源浪费，通过将热量引导用于暖手则能提高能源利用率。
实用新型内容
本实用新型的目的在于提供一种笔记本冬用鼠标暖手装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种笔记本冬用鼠标暖手装置，包括保温盒，所述保温盒底部开口；所述保温盒内固定设置有与保温盒内侧壁连接的防护网；所述保温盒内顶部固定设置有电机，电机底端电机轴固定连接有扇叶，所述防护网顶部还通过支架固定设置有电热网，电热网位于扇叶下方；所述防护网顶部右侧固定设置有电路板，电路板上连接有风扇开关、加热开关和USB接口，所述电路板分别通过导线与电热网和电机连接。
作为本实用新型进一步的方案：所述保温盒前侧壁设置有进口。
作为本实用新型再进一步的方案：所述保温盒后侧壁底部设置有过线口。
作为本实用新型再进一步的方案：所述保温盒左侧壁顶部设置有开口，开口处连接有伸缩软管，伸缩软管左端连接有风罩。
作为本实用新型再进一步的方案：所述风罩左端固定连接有橡胶圈。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构简单，使用方便；保温盒与风罩通过伸缩软管连接，伸缩软管可以延长折弯，从而适应不同类型的笔记本出风口；通过扇叶转动从笔记本出风口抽风，既能辅助笔记本散热，还能将热量传至保温盒内再利用，保温盒保温效果较好，防止冬季使用鼠标冻手；通过在保温盒内设置电热丝，启用电热丝加热，可以进一步提高暖手温度，便于冬天温度低时使用。
附图说明

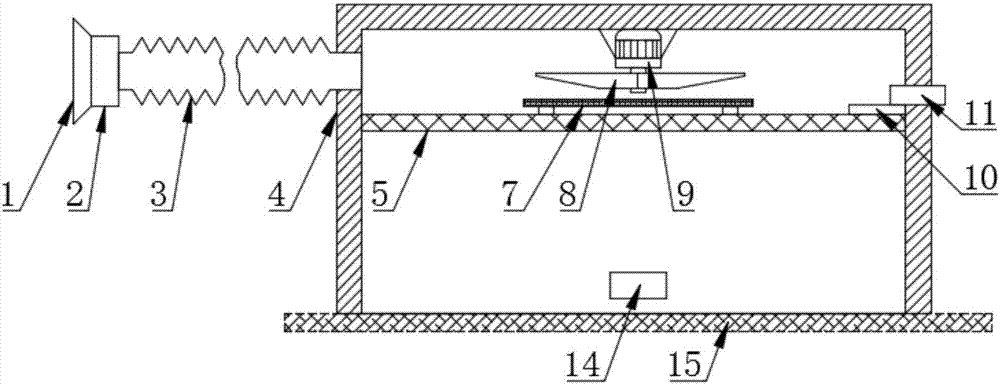

图1为笔记本冬用鼠标暖手装置的结构示意图。
图2为笔记本冬用鼠标暖手装置中俯视局部结构示意图。
图中：1-橡胶圈、2-风罩、3-伸缩软管、4-保温盒、5-防护网、6-进口、7-电热网、8-扇叶、9-电机、10-电路板、11-风扇开关、12-加热开关、13-USB接口、14-过线口、15-鼠标垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～2，本实用新型实施例中，一种笔记本冬用鼠标暖手装置，包括保温盒4，所述保温盒4底部开口；所述保温盒4前侧壁设置有进口6，方便手放入保温盒4内；所述保温盒4后侧壁底部设置有过线口14，方便鼠标数据线穿过；所述保温盒4内固定设置有与保温盒4内侧壁连接的防护网5；所述保温盒4内顶部固定设置有电机9，电机9底端电机轴固定连接有扇叶8，所述防护网5顶部还通过支架固定设置有电热网7，电热网7位于扇叶8下方；所述防护网5顶部右侧固定设置有电路板10，电路板10上连接有风扇开关11、加热开关12和USB接口13，所述电路板10分别通过导线与电热网7和电机9连接；使用时通过数据行将USB接口13与笔记本接口连接，通过笔记本给装置供电，打开风扇开关11和加热开关12，电热网7和电机9通电，电热网7加热，电机9带动扇叶8转动向下吹热风，从而达到暖手的目的；使用时将保温盒4放置到鼠标垫15上，鼠标放入保温盒4内，在保温盒4内操作鼠标即可；所述保温盒4左侧壁顶部设置有开口，开口处连接有伸缩软管3，伸缩软管3左端连接有风罩2，伸缩软管3延展性好，适用于不同位置出风口的笔记本；风罩2左端固定连接有橡胶圈1，密封性更好，使用时将风罩2与笔记本出风口连接，扇叶8转动时抽风，笔记本散发的热量通过伸缩软管3进入保温盒4内，既能辅助笔记本散热，又能提高热利用率。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
