技术领域
本实用新型涉及环保技术领域，具体为一种节能环保的草坪喷水装置。
背景技术
草坪喷头是喷灌喷头或园林绿化灌溉喷头的另一种称呼·现在草坪实施浇灌已采用埋地式喷头，选用这种喷头方便草坪的修剪·防止人或动物不经意碰撞损坏·这种喷头设计了比较合理出水系统。
对于园林草坪喷水灌溉系统，喷洒的水分虽然大部分都能够被植被或草坪吸收，但小部分仍渗入了地下，并不能够最大化地节约环保，用于灌溉的电力也是浪费了电力资源，所以现在需要一种节能环保的草坪喷水装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种节能环保的草坪喷水装置，解决了草坪喷水灌溉使水份与电力都不能够最大节约环保地问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种节能环保的草坪喷水装置，包括水份导向板，所述水份导向板的内侧顶部均固定连接有限位块，所述水份导向板的内侧并位于限位块的上方固定连接有草坪板，所述水份导向板的底部中端开设有集水槽，所述集水槽的内底壁固定连接有水泵，所述水泵的内部固定连接有电机安装箱，所述电机安装箱的内部固定安装有电机，所述电机的输出端通过联轴器固定连接有电机转轴，所述电机转轴贯穿电机安装箱并延伸至电机安装箱的上方，所述电机转轴的固定连接有螺旋桨叶，所述水泵的顶部输出端固定连通有水管，所述草坪板的表面开设有漏水孔，所述水管远离水泵的一端向上延伸并贯穿草坪板，所述水管的顶端并位于草坪板的上方固定连接有喷洒头，所述水份导向板的两侧并位于地面上分别固定连接有太阳能支撑杆与风能支撑杆，所述太阳能支撑杆位于风能支撑杆的左侧，所述太阳能支撑杆的顶部固定连接有第一转轴固定块，所述第一转轴固定块的顶部固定连接有第一转轴，所述第一转轴的表面套接有太阳能板支撑架，所述太阳能板支撑架远离第一转轴的一端固定连接有太阳能板，所述风能支撑杆的右侧顶部固定连接有风能安装箱，所述风能安装箱的内部固定连接有第二转轴，所述第二转轴贯穿风能安装箱并延伸至风能安装箱的外部右侧，所述第二转轴的表面并位于风能安装箱的右侧固定连接有风能扇叶。
优选的，所述草坪板的长度略短于两个水份导向板之间的距离，所述草坪板表面设置的漏水孔呈等距离设置。
优选的，所述限位块大于水份导向板与草坪板之间距离，且限位块的顶部与水份导向板顶部之间的距离等于草坪板的高度。
优选的，所述螺旋桨叶的数量为六个，六个螺旋桨叶以电机转轴的中轴线呈两两对称设置。
优选的，所述太阳能支撑杆与风能支撑杆的高度不等，所述太阳能支撑杆与水份导向板之间的距离等于风能支撑杆与水份导向板之间的距离。
(三)有益效果
本实用新型提供了一种节能环保的草坪喷水装置。具备以下有益效果：
1、该节能环保的草坪喷水装置，通过设置漏水孔，使喷洒的未被草植吸收的水份和雨水都能够再次被收集，达到节约水资源的效果，通过设置水泵，使再次收集的水份能够通过水管传输至草坪板上方并进行喷洒，达到循环利用的好处。
2、该节能环保的草坪喷水装置，通过设置太阳能板与风能扇叶，使电机使用的电能无需其它来源，达到省电的好处，通过设置限位块，使草坪板能够安放于水份导向板的上方并与地面持平。
附图说明

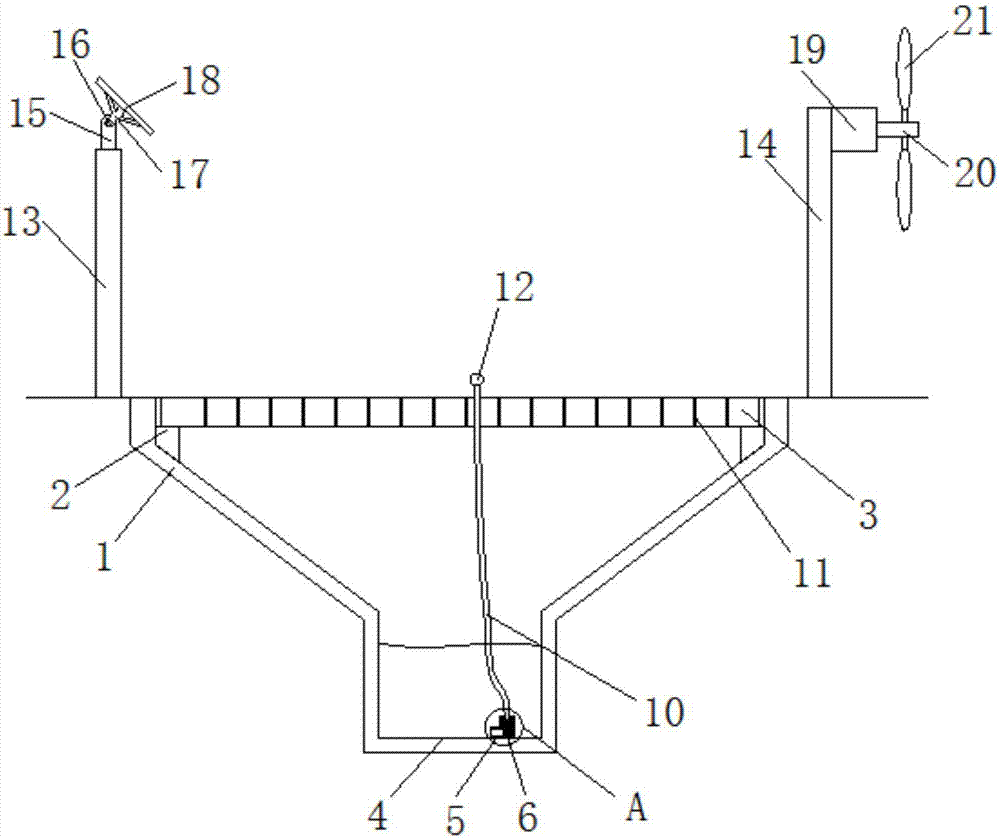

图1为本实用新型结构示意图；
图2为本实用新型图1中A处放大图。
其中，1水份导向板、2限位块、3草坪板、4集水槽、5水泵、6电机安装箱、7电机、8电机转轴、9螺旋桨叶、10水管、11漏水孔、12喷洒头、13支撑杆、14风能支撑杆、15第一转轴固定块、16第一转轴、17太阳能板支撑架、18太阳能板、19风能安装箱、20第二转轴、21风能扇叶。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种节能环保的草坪喷水装置，如图1-2所示，包括水份导向板1，水份导向板1的内侧顶部均固定连接有限位块2，水份导向板1的内侧并位于限位块2的上方固定连接有草坪板3，通过设置限位块2，使草坪板3能够安放于水份导向板1的上方并与地面持平，限位块2大于水份导向板1与草坪板3之间距离，且限位块2的顶部与水份导向板1顶部之间的距离等于草坪板3的高度，水份导向板1的底部中端开设有集水槽4，集水槽4的内底壁固定连接有水泵5，水泵5的内部固定连接有电机安装箱6，电机安装箱6的内部固定安装有电机7，电机7的输出端通过联轴器固定连接有电机转轴8，电机转轴8贯穿电机安装箱6并延伸至电机安装箱6的上方，电机转轴8的固定连接有螺旋桨叶9，螺旋桨叶9的数量为六个，六个螺旋桨叶9以电机转轴8的中轴线呈两两对称设置，水泵5的顶部输出端固定连通有水管10，通过设置水泵5，使再次收集的水份能够通过水管10传输至草坪板上方并进行喷洒，达到循环利用的好处，草坪板3的表面开设有漏水孔11，通过设置漏水孔11，使喷洒的未被草植吸收的水份和雨水都能够再次被收集，达到节约水资源的效果，草坪板3的长度略短于两个水份导向板1之间的距离，草坪板3表面设置的漏水孔11呈等距离设置，水管10远离水泵5的一端向上延伸并贯穿草坪板3，水管10的顶端并位于草坪板3的上方固定连接有喷洒头12，水份导向板1的两侧并位于地面上分别固定连接有太阳能支撑杆13与风能支撑杆14，太阳能支撑杆13与风能支撑杆14的高度不等，太阳能支撑杆13与水份导向板1之间的距离等于风能支撑杆14与水份导向板1之间的距离，太阳能支撑杆13位于风能支撑杆14的左侧，太阳能支撑杆13的顶部固定连接有第一转轴固定块15，第一转轴固定块15的顶部固定连接有第一转轴16，第一转轴16的表面套接有太阳能板支撑架17，太阳能板支撑架17远离第一转轴16的一端固定连接有太阳能板18，风能支撑杆14的右侧顶部固定连接有风能安装箱19，风能安装箱19的内部固定连接有第二转轴20，第二转轴20贯穿风能安装箱19并延伸至风能安装箱19的外部右侧，第二转轴20的表面并位于风能安装箱19的右侧固定连接有风能扇叶21，通过设置太阳能板18与风能扇叶21，使电机7使用的电能无需其它来源，达到省电的好处。
工作原理：利用大自然的风能与太阳的热能转化为电能控制水泵的运作，喷洒的未被草植所吸收的水份经过漏水孔11再次收集积存，能够循环利用水资源，达到节约环保的效果。
综上所述，该节能环保的草坪喷水装置，通过设置漏水孔11，使喷洒的未被草植吸收的水份和雨水都能够再次被收集，达到节约水资源的效果，通过设置水泵5，使再次收集的水份能够通过水管10传输至草坪板上方并进行喷洒，达到循环利用的好处。
并且，通过设置太阳能板18与风能扇叶21，使电机7使用的电能无需其它来源，达到省电的好处，通过设置限位块2，使草坪板3能够安放于水份导向板1的上方并与地面持平。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
