技术领域
本实用新型是一种多接头手机充电器，属于手机充电领域。
背景技术
手机充电器大致可以分为旅行充电器、座式充电器和维护型充电器，一般用户接触的主要是前面两种。而市场上卖得最多的是旅行充电器，旅行充电器的形式也有多种多样，常见的有价格便宜的鸭蛋型的微型旅充，普通台式卡板型充电器，带液晶显示的高档台式充电器。
现有技术公开了申请号为：201720701738.X的一种多接头手机充电器，其结构包括：第一手机接头、第二手机接头、第三手机接头、第四手机接头、第五手机接头、充电线、充电线整理器、USB分接器、手机充电头、USB接头、分接器壳体、分接尾座、充电线接孔、电压说明书、充电插头、充电器壳体、USB接孔，但是该现有技术由于充电器连接多个接头使得重量较重，导致USB分接器容易脱落。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种多接头手机充电器，以解决的现有技术由于充电器连接多个接头使得重量较重，导致USB分接器容易脱落的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种多接头手机充电器，其结构包括按压按钮、充电线整理器、第一手机接头、第二手机接头、第三手机接头、第四手机接头、USB分接器、手机充电头、防滑块、分接器壳体装置，所述按压按钮嵌入安装于分接器壳体装置中，所述充电线整理器与USB分接器的后表面相连接，所述第一手机接头的侧表面设有第二手机接头，所述第三手机接头的侧表面设有第四手机接头，所述USB分接器嵌入安装于分接器壳体装置中，所述手机充电头与分接器壳体装置为一体化结构，所述分接器壳体装置的侧表面设有防滑块，所述分接器壳体装置包括轨道、移动块、推动块、USB分接器插入槽、移动卡件、铰链连接杆、弹簧座、移动卡件架、外罩壳，所述外罩壳内表面与轨道相贴合，所述移动块的侧表面设有推动块，所述移动卡件嵌入安装于USB分接器插入槽中，所述移动卡件与铰链连接杆铰链连接，所述弹簧座与移动卡件架的后表面相贴合，所述移动卡件架与铰链连接杆铰链连接，所述按压按钮与推动块为一体化结构。
进一步地，所述第二手机接头的侧表面设有第三手机接头，所述充电线整理器与第一手机接头相连接。
进一步地，所述充电线整理器与第二手机接头电连接，所述第三手机接头与充电线整理器相连接。
进一步地，所述第四手机接头与充电线整理器电连接。
进一步地，所述按压按钮为圆柱体结构。
进一步地，所述按压按钮为塑料制成的，质量较轻。
进一步地，所述手机充电头为黄铜制成的，导电性良好。
有益效果
本实用新型一种多接头手机充电器，结构上设有分接器壳体装置，手机充电头与分接器壳体装置为一体化结构，通过按压按压按钮来带动推动块移动，从而推动块移动与移动块相接触，从而推动移动块移动，移动块移动来带动移动卡件架移动，移动卡件架移动与USB分接器插入槽分离，移动卡件架移动从而带动铰链连接杆移动，从而铰链连接杆拖动移动卡件移动，移动卡件移动与USB分接器插入槽分离，从而可以插入USB分接器再松开按压按钮，弹簧座会将移动卡件与移动卡件架复位，从而固定USB分接器，通过分接器壳体装置可以防止USB分接器脱落，大大提高多接头手机充电器的使用性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

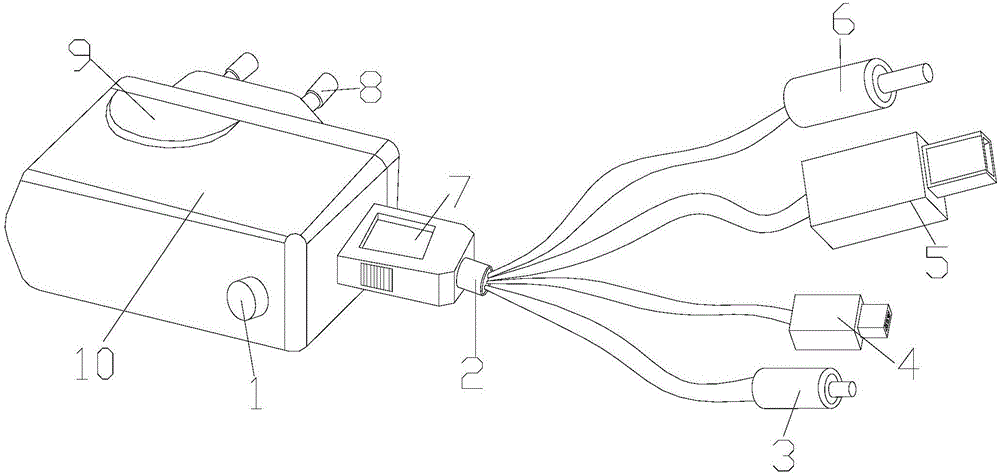

图1为本实用新型一种多接头手机充电器的结构示意图；
图2为本实用新型一种分接器壳体装置侧视的剖面结构示意图。
图中：按压按钮-1、充电线整理器-2、第一手机接头-3、第二手机接头-4、第三手机接头-5、第四手机接头-6、USB分接器-7、手机充电头-8、防滑块-9、分接器壳体装置-10、轨道-1001、移动块-1002、推动块-1003、USB分接器插入槽-1004、移动卡件-1005、铰链连接杆-1006、弹簧座-1007、移动卡件架-1008、外罩壳-1009。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种多接头手机充电器技术方案：其结构包括按压按钮1、充电线整理器2、第一手机接头3、第二手机接头4、第三手机接头5、第四手机接头6、USB分接器7、手机充电头8、防滑块9、分接器壳体装置10，所述按压按钮1嵌入安装于分接器壳体装置10中，所述充电线整理器2与USB分接器7的后表面相连接，所述第一手机接头3的侧表面设有第二手机接头4，所述第三手机接头5的侧表面设有第四手机接头6，所述USB分接器7嵌入安装于分接器壳体装置10中，所述手机充电头8与分接器壳体装置10为一体化结构，所述分接器壳体装置10的侧表面设有防滑块9，所述分接器壳体装置10包括轨道1001、移动块1002、推动块1003、USB分接器插入槽1004、移动卡件1005、铰链连接杆1006、弹簧座1007、移动卡件架1008、外罩壳1009，所述外罩壳1009内表面与轨道1001相贴合，所述移动块1002的侧表面设有推动块1003，所述移动卡件1005嵌入安装于USB分接器插入槽1004中，所述移动卡件1005与铰链连接杆1006铰链连接，所述弹簧座1007与移动卡件架1008的后表面相贴合，所述移动卡件架1008与铰链连接杆1006铰链连接，所述按压按钮1与推动块1003为一体化结构，所述第二手机接头4的侧表面设有第三手机接头5，所述充电线整理器2与第一手机接头3相连接，所述充电线整理器2与第二手机接头4电连接，所述第三手机接头5与充电线整理器2相连接，所述第四手机接头6与充电线整理器2电连接，所述按压按钮1为圆柱体结构，所述按压按钮1为塑料制成的，质量较轻，所述手机充电头8为黄铜制成的，导电性良好。
本专利所说的轨道1001指用条形的钢材铺成的供火车、电车等行驶的路线，也可以是天体在宇宙间运行的路线，也叫轨迹，物体运动的路线，更多的是指有一定规则的，如原子内电子的运动和人造卫星的运行都有一定的轨道，行动应遵循的规则、程序或范围：生产已经走上轨道，所述弹簧座1007用于支承和定位弹簧的零件。
例如，工作人员小李在要安装USB分接器7时，通过按压按压按钮1来带动推动块1003移动，从而推动块1003移动与移动块1002相接触，从而推动移动块1002移动，移动块1002移动来带动移动卡件架1008移动，移动卡件架1008移动与USB分接器插入槽1004分离，移动卡件架1008移动从而带动铰链连接杆1006移动，从而铰链连接杆1006拖动移动卡件1005移动，移动卡件1005移动与USB分接器插入槽1004分离，从而可以插入USB分接器7再松开按压按钮1，弹簧座1007会将移动卡件1005与移动卡件架1008复位，从而固定USB分接器7。
本实用新型解决现有技术由于充电器连接多个接头使得重量较重，导致USB分接器容易脱落的问题，本实用新型通过上述部件的互相组合，结构上设有分接器壳体装置，手机充电头与分接器壳体装置为一体化结构，通过按压按压按钮来带动推动块移动，从而推动块移动与移动块相接触，从而推动移动块移动，移动块移动来带动移动卡件架移动，移动卡件架移动与USB分接器插入槽分离，移动卡件架移动从而带动铰链连接杆移动，从而铰链连接杆拖动移动卡件移动，移动卡件移动与USB分接器插入槽分离，从而可以插入USB分接器再松开按压按钮，弹簧座会将移动卡件与移动卡件架复位，从而固定USB分接器，通过分接器壳体装置可以防止USB分接器脱落，大大提高多接头手机充电器的使用性。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
