技术领域
本实用新型涉及化工技术领域，具体为一种可以固定物品的储物箱。
背景技术
储物箱通常也叫整理箱、储物盒、整理盒和收纳箱，储物箱的材料多种多样，通常有塑料、布艺、纸质、金属和木质等，储物箱的用途很广泛：小至个人、家庭的物品整理归纳，大至工厂、企业的物料运输与存储，目前工厂或企业生产所用的储物箱，多数在移动的时候不能实现对物品的固定，使储物箱在移动产生晃动时对物品造成一定的损坏，从而给企业带来一定的损失，从而不利于企业的发展。
实用新型内容
本实用新型的目的在于提供一种可以固定物品的储物箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可以固定物品的储物箱，包括储物箱本体，所述储物箱本体内壁的顶部开设有滑槽，所述滑槽内壁的两端均滑动连接有滑块，且两个滑块远离滑槽内壁的侧面分别与两个活动板的上表面固定连接，且两个活动板的侧面均固定连接有挤压板，且两个挤压板远离两个活动板的侧面分别与两个伸缩杆的一端固定连接，且两个伸缩杆远离两个挤压板的一端分别与储物箱本体内壁的两侧面固定连接，且两个活动板的下表面分别与第一固定块的上表面和第二固定块的上表面固定连接，所述第一固定块远离活动板一端的背面与第一皮带的正面固定连接，所述第二固定块远离活动板一端的正面与第二皮带背面固定连接，所述储物箱本体的底端设置有电机，所述电机的表面通过两个稳定杆与储物箱本体的底端固定连接，所述电机的输出轴穿过卡接在储物箱本体表面的第二轴承并与设置在储物箱本体内的主动轮固定连接，所述主动轮通过第一皮带和第二皮带分别与两个从动轮传动连接，且两个从动轮的旋转轴均套接有第一轴承，所述第一轴承的底端固定连接在储物箱本体内壁的底端。
优选的，所述储物箱本体外壁的侧面设置有控制面板。
优选的，所述电机的输入端与控制面板的输出端电连接。
优选的，所述挤压板的侧面面积为活动板侧面面积的一半。
优选的，所述稳定杆的形状为“L”型。
与现有技术相比，本实用新型的有益效果是：该种可以固定物品的储物箱，通过滑槽、滑块、活动板、伸缩杆、挤压板、第一固定块、第二固定块、旋转轴、固定杆、第一轴承、第一皮带、第二皮带、第二轴承、电机、主动轮和控制面板之间的配合，当储物箱移动时，保证了物品的稳定，从而避免了物品与储物箱本体碰撞物品产生损坏的情况，从而避免了给企业带来损失，从而在一定程度上给企业带来了有利影响。
附图说明

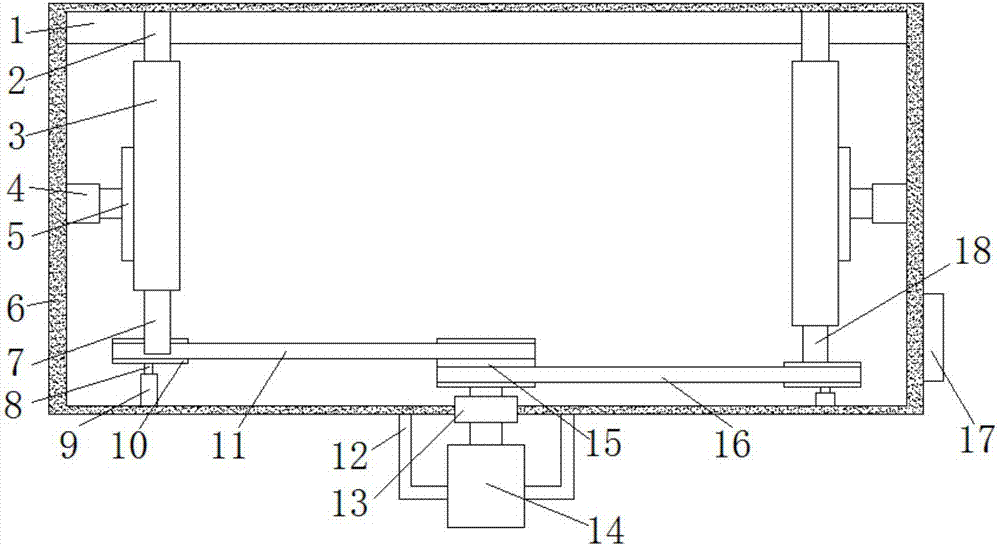

图1为本实用新型正视的剖面结构示意图。
图中：1滑槽、2滑块、3活动板、4伸缩杆、5挤压板、6储物箱本体、7第一固定块、8旋转轴、9第一轴承、10从动轮、11第一皮带、12稳定杆、13第二轴承、14电机、15主动轮、16第二皮带、17控制面板、18第二固定块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：一种可以固定物品的储物箱，包括储物箱本体6，储物箱本体6外壁的侧面设置有控制面板17，通过设置控制面板17，使工人的操作更加简单方便，从而在一定程度上减少了工人的劳动量，从而减少了工人的体力支出，储物箱本体6内壁的顶部开设有滑槽1，滑槽1内壁的两端均滑动连接有滑块2，通过设置滑块2，使其在滑槽1内壁上滑动时摩擦力更小，从而使电机14间接带动滑块2在滑槽1内壁上的滑动更加容易，且两个滑块2远离滑槽1的侧面分别与两个活动板3的上表面固定连接，且两个活动板3的侧面均固定连接有挤压板5，且两个挤压板5远离活动板3的侧面分别与两个伸缩杆4的一端固定连接，且两个伸缩杆4远离挤压板5的一端分别与储物箱本体6内壁的两侧面固定连接，通过设置伸缩杆4和挤压板5，使活动板3得到了稳定的支撑，从而使活动板3对物品的固定更加稳固，挤压板5的侧面面积为活动板3侧面面积的一半，通过设置挤压板5侧面与活动板3侧面的比例关系，使挤压板5与活动板3之间的压强更小，从而避免了活动板3发生形变以至于无法对物品进行固定，从而保证了活动板3的正常工作，且两个活动板3的下表面分别与第一固定块7的上表面和第二固定块18的上表面固定连接，第一固定块7远离活动板3一端的背面与第一皮带11的正面固定连接，第二固定块18远离活动板3一端的正面与第二皮带16背面固定连接，通过设置第一固定块7和第二固定块18，使第一皮带11和第二皮带16分别与两个活动板3之间的连接更加稳固，从而保证了第一皮带11、第二皮带16、第一固定块7、第二固定块18和两个活动板3能够进行正常的配合工作，储物箱本体6的底端设置有电机14，电机14的表面通过两个稳定杆12与储物箱本体6的底端固定连接，电机14的输出轴穿过卡接在储物箱本体6表面的第二轴承13并与设置在储物箱本体6内的主动轮15固定连接，主动轮15通过第一皮带11和第二皮带16分别与两个从动轮10传动连接，且两个从动轮10的旋转轴8均套接有第一轴承9，第一轴承9的底端固定连接在储物箱本体6内壁的底端，稳定杆12的形状为“L”型，通过设置稳定杆12，使电机14的固定更加稳固，使电机14避免了晃动以至于无法工作的情况，从而保证了电机14的正常运转工作，且电机14为抱闸电机，使得电机14可以随时停止，使物品的固定更加牢固，电机14的输入端与控制面板17的输出端电连接，通过滑槽1、滑块2、活动板3、伸缩杆4、挤压板5、第一固定块7、第二固定块18、旋转轴8、第一轴承9、从动轮10、第一皮带11、第二皮带16、第二轴承13、电机14、主动轮15和控制面板17之间的配合，使物品的固定更加稳固，避免了储物箱本体6移动使物品发生晃动与储物箱本体6发生碰撞的情况，从而保证了物品的安全，从而避免了给企业带来损失。
工作原理：当工人把物品通过储物箱本体6正面开设的开口放入储物箱本体6内时，便可操作控制面板17使电机14正转，使其带动主动轮15正转，从而带动第一皮带11和第二皮带16均正转，从而带动两个从动轮10均正转，从而使两个固定块7均向内侧移动，从而带动两个活动板3，使其利用两个滑块2均向内侧移动，当两个活动板3的内侧面与盛放的物品接触固定时，工人便可通过控制面板17使电机14停止工作，此时便达到了移动储物箱本体6不会使物品晃动的效果，当工人需要把固定的物品取出时，工人可以通过操作控制面板17使电机14反转，从而使主动轮15反转带动第一皮带11和第二皮带16均反转，从而使两个固定块7均向外侧移动，从而带动两个活动板3，使其分别通过两个滑块2向外侧移动，从而使两个活动板3均与物品分离，此时工人便可把物品取出。
