技术领域
本实用新型涉及畜牧业技术领域，具体为一种可调节的牧畜给料装置。
背景技术
畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节。
目前牧畜所食用的大多数都是草料，而草料大多数都较轻，食用时大多数都是使用棍棒将草料挤压导入给料装置中，这不仅效率低，且给料的速度也需要依靠棍棒捣动的速度，十分不方便，所以需要一种可调节的牧畜给料装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可调节的牧畜给料装置，解决了使用棍棒捣草料效率低和速度慢的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种可调节的牧畜给料装置，包括支撑腿，所述支撑腿的顶部固定连接有出料管，所述出料管的一端下表面开设有出料口，所述出料管的两端内壁均固定连接有第一轴承，所述第一轴承的内圈固定连接有第一转轴，所述第一转轴的表面固定连接有螺旋片，所述第一转轴的一端贯穿并延伸至出料管另一端的外部，所述第一转轴的一端固定连接有从动轮。
所述出料管的上表面固定连接有调节电机，所述出料管的另一端上表面固定连通有进料管，所述调节电机的输出轴通过联轴器固定连接有第二转轴，所述第二转轴的一端贯穿并延伸至进料管的外部，所述第二转轴的一端表面分别固定连接有主动轮和主动齿轮，所述主动轮的表面通过皮带与从动轮的表面传动连接，所述进料管的内壁转动连接有第三转轴，所述第三转轴和第二转轴的表面分别固定连接有第一压辊和第二压辊，所述第三转轴的一端贯穿并延伸至进料管的外部，所述第三转轴的一端固定连接有从动齿轮，所述从动齿轮的表面与主动齿轮的表面啮合。
优选的，所述进料管的内壁固定连接有第二轴承，所述第二轴承的内圈分别与第二转轴和第三转轴的表面固定连接。
优选的，所述进料管的顶部固定连通有进料仓，所述进料仓的表面呈锥体形状。
优选的，所述第一压辊和第二压辊的表面均为偏心压辊，所述第一压辊和第二压辊的偏心率相等。
优选的，所述第一压辊和第二压辊的表面均固定连接有扎料齿，所述扎料齿的表面呈四棱锥形状。
优选的，所述主动齿轮和从动齿轮的直径相等，所述主动齿轮和从动齿轮的齿数相同。
优选的，所述支撑腿的表面固定连接有无级调节开关，所述无级调节开关与调节电机电连接。
(三)有益效果
本实用新型提供了一种可调节的牧畜给料装置，具备以下有益效果：
(1)、该可调节的牧畜给料装置，通过设置调节电机的输出轴通过联轴器固定连接有第二转轴，第三转轴和第二转轴的表面分别固定连接有第一压辊和第二压辊，第三转轴的一端贯穿并延伸至进料管的外部，第三转轴的一端固定连接有从动齿轮，从动齿轮的表面与主动齿轮的表面啮合，无级调节开关与调节电机电连接，达到了对调节电机的转速进行调节的效果，通过无级调节开关控制调节电机的转速，进而控制第一压辊和第二压辊对草料旋转挤压的速度，从而有效的解决了使用棍棒捣草料效率低和速度慢的问题。
(2)、该可调节的牧畜给料装置，通过第一转轴的一端固定连接有从动轮，第二转轴的一端表面分别固定连接有主动轮，设置主动轮的表面通过皮带与从动轮的表面传动连接，达到了使用同一动力源带动第一转轴表面的螺旋片转动，进而带动草料从出料口导出，从而有效的解决了使用棍棒捣草料效率低和速度慢的问题。
附图说明

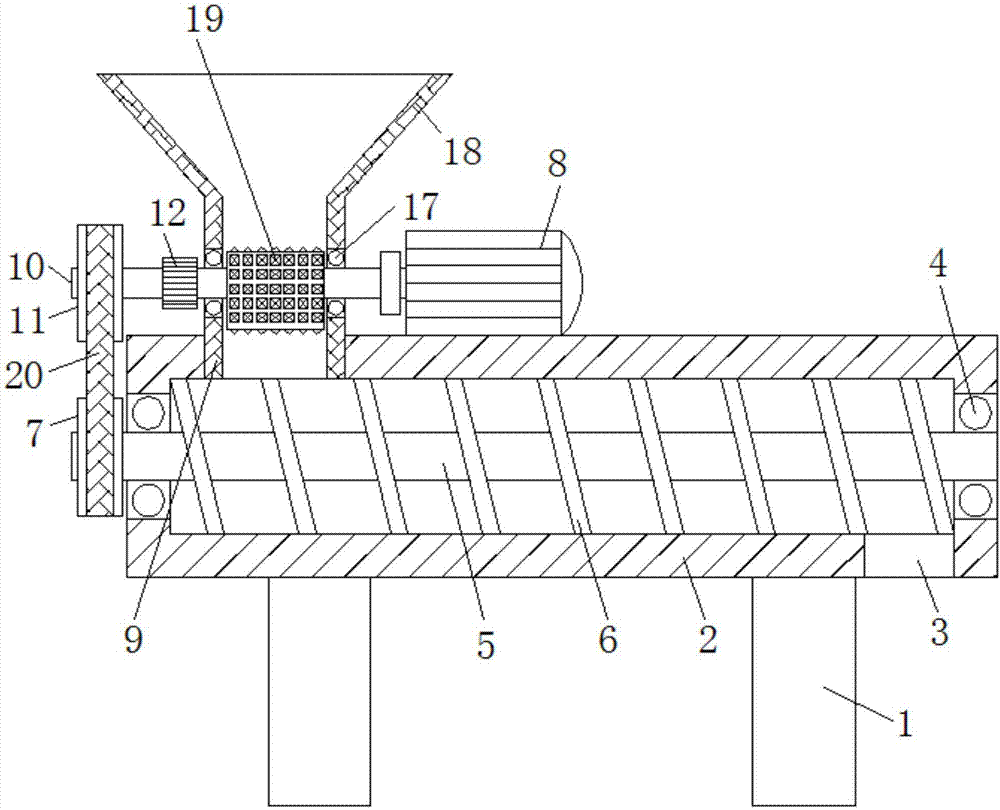

图1为本实用新型结构示意图；
图2为本实用新型第一压辊结构俯视图。
图中：1支撑腿、2出料管、3出料口、4第一轴承、5第一转轴、6螺旋片、7从动轮、8调节电机、9进料管、10第二转轴、11主动轮、12主动齿轮、13第三转轴、14第一压辊、15第二压辊、16从动齿轮、17第二轴承、18进料仓、19扎料齿、20皮带、21无级调节开关。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种可调节的牧畜给料装置，包括支撑腿1，支撑腿1的顶部固定连接有出料管2，出料管2的一端下表面开设有出料口3，出料管2的两端内壁均固定连接有第一轴承4，第一轴承4的内圈固定连接有第一转轴5，第一转轴5的表面固定连接有螺旋片6，第一转轴5的一端贯穿并延伸至出料管2另一端的外部，第一转轴5的一端固定连接有从动轮7。
出料管2的上表面固定连接有调节电机8，支撑腿1的表面固定连接有无级调节开关21，无级调节开关21与调节电机8电连接，出料管2的另一端上表面固定连通有进料管9，进料管9的顶部固定连通有进料仓18，进料仓18的表面呈锥体形状，调节电机8的输出轴通过联轴器固定连接有第二转轴10，第二转轴10的一端贯穿并延伸至进料管9的外部，第二转轴10的一端表面分别固定连接有主动轮11和主动齿轮12，主动轮11的表面通过皮带20与从动轮7的表面传动连接，通过第一转轴5的一端固定连接有从动轮7，第二转轴10的一端表面分别固定连接有主动轮11，设置主动轮11的表面通过皮带20与从动轮7的表面传动连接，达到了使用同一动力源带动第一转轴5表面的螺旋片6转动，进而带动草料从出料口3导出，进料管9的内壁转动连接有第三转轴13，进料管9的内壁固定连接有第二轴承17，第二轴承17的内圈分别与第二转轴10和第三转轴13的表面固定连接，第三转轴13和第二转轴10的表面分别固定连接有第一压辊14和第二压辊15，第一压辊14和第二压辊15的表面均为偏心压辊，第一压辊14和第二压辊15的偏心率相等，第一压辊14和第二压辊15的表面均固定连接有扎料齿19，扎料齿19的表面呈四棱锥形状，第三转轴13的一端贯穿并延伸至进料管9的外部，第三转轴13的一端固定连接有从动齿轮16，从动齿轮16的表面与主动齿轮12的表面啮合，主动齿轮12和从动齿轮16的直径相等，主动齿轮12和从动齿轮16的齿数相同，通过设置调节电机8的输出轴通过联轴器固定连接有第二转轴10，第三转轴13和第二转轴10的表面分别固定连接有第一压辊14和第二压辊15，第三转轴13的一端贯穿并延伸至进料管9的外部，第三转轴13的一端固定连接有从动齿轮16，从动齿轮16的表面与主动齿轮12的表面啮合，无级调节开关21与调节电机8电连接，达到了对调节电机8的转速进行调节的效果，通过无级调节开关21控制调节电机8的转速，进而控制第一压辊14和第二压辊15对草料旋转挤压的速度，从而有效的解决了使用棍棒捣草料效率低和速度慢的问题。
综上所述，该可调节的牧畜给料装置，通过第一转轴5的一端固定连接有从动轮7，第二转轴10的一端表面分别固定连接有主动轮11，设置主动轮11的表面通过皮带20与从动轮7的表面传动连接，达到了使用同一动力源带动第一转轴5表面的螺旋片6转动，进而带动草料从出料口3导出，通过设置调节电机8的输出轴通过联轴器固定连接有第二转轴10，第三转轴13和第二转轴10的表面分别固定连接有第一压辊14和第二压辊15，第三转轴13的一端贯穿并延伸至进料管9的外部，第三转轴13的一端固定连接有从动齿轮16，从动齿轮16的表面与主动齿轮12的表面啮合，无级调节开关21与调节电机8电连接，达到了对调节电机8的转速进行调节的效果，通过无级调节开关21控制调节电机8的转速，进而控制第一压辊14和第二压辊15对草料旋转挤压的速度，从而有效的解决了使用棍棒捣草料效率低和速度慢的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
