技术领域
本实用新型是一种电子信息分配箱用防磁装置，属于分配箱用防磁装置领域。
背景技术
随着电子信息技术的发展，电子信息系统广泛的用于各行各业，人们在工作、学习和生活中对电子信息系统的依赖程度也越来越高，在使用电子信息系统时，都需要使用到电子信息分配箱。
现有技术公开了申请号为：CN201721139024.0的一种电子信息分配箱用防磁结构，包括防护罩，所述防护罩正表面的右侧通过铰链连接有柜门，所述柜门正表面的左侧固定连接有把手，所述防护罩的顶部固定连接有冷凝液箱，所述冷凝液箱内腔的左侧固定连接有隔板，所述冷凝液箱内腔的底部且位于隔板的左侧固定连接有水泵，所述水泵的右侧连通有第一软管，所述第一软管远离水泵的一端贯穿隔板并延伸至隔板的右侧。但是其不足之处在于现有技术上控制器为固定设置，在更换时，不便于拆卸，从而影响使用者后期工作。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种电子信息分配箱用防磁装置，以解决现有技术上控制器为固定设置，在更换时，不便于拆卸，从而影响使用者后期工作的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种电子信息分配箱用防磁装置，其结构包括分配箱箱体、电源插座、防护门、信号发送器、安装板、固定底板、控制器、控制按钮，所述防护门右端与分配箱箱体右端通过铰链相连接，所述固定底板通过嵌入方式安装于分配箱箱体内部下端，所述电源插座底部通过扣合方式安装于分配箱箱体右端上侧，所述控制器为矩形结构，且通过扣合方式安装于分配箱箱体内部左侧两端，所述分配箱箱体由防护罩、活动滑槽、固定推杆、壳体组成，所述活动滑槽为矩形结构，且通过扣合方式分别安装于壳体内部两端，所述防护罩通过套合方式安装于壳体两端，所述固定推杆均匀等距设有两个，且通过嵌入方式设于防护罩内部右端，所述活动滑槽对向一端设有为矩形结构的控制器，所述控制器右端与固定推杆右端相贴合。
进一步地，所述信号发送器底部通过套合方式安装于安装板上端中部。
进一步地，所述安装板两端通过扣合方式设于固定底板右端。
进一步地，所述控制按钮设有两个以上均匀等距，且通过扣合方式安装于控制器表面上端。
进一步地，所述防护门为矩形结构，且四角为圆角。
进一步地，所述防护门长度为45cm，宽度为15cm。
进一步地，所述固定底板采用不锈钢材质，提高寿命使用。
有益效果
本实用新型一种电子信息分配箱用防磁装置，控制器通过在壳体内部的活动滑槽里进行移动，当移动到指定位置上时，通过固定推杆进行固定，使控制器不易滑动，使用者就能够在使用完时将控制器从活动滑槽拆卸出来，在更换时，提高使用者后期工作效率。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

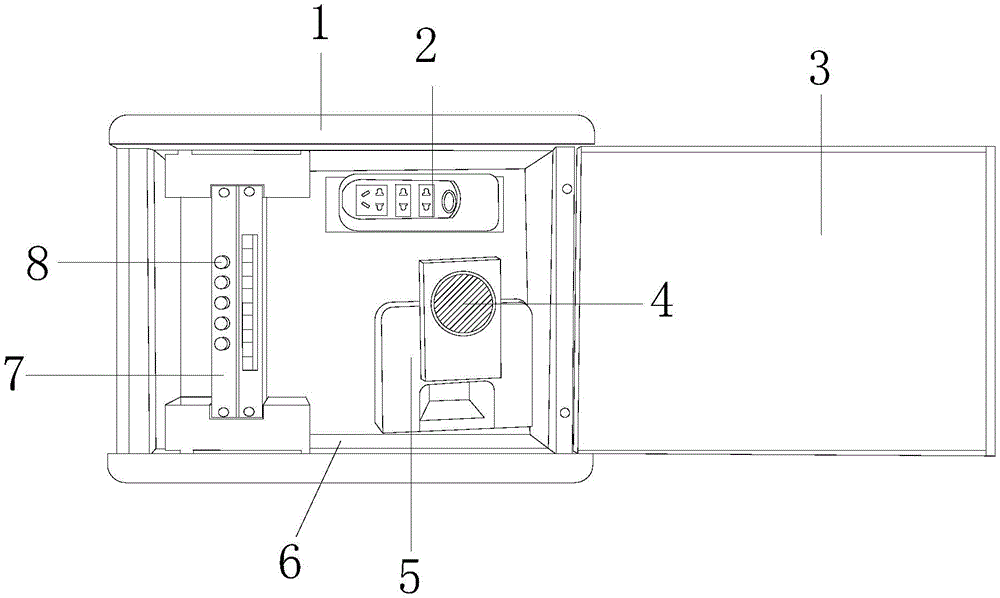

图1为本实用新型一种电子信息分配箱用防磁装置的结构示意图。
图2为本实用新型的分配箱箱体内部结构示意图。
图3为本实用新型的分配箱箱体第二形态示意图。
图中：分配箱箱体-1、防护罩-101、活动滑槽-102、固定推杆-103、壳体-104、电源插座-2、防护门-3、信号发送器-4、安装板-5、固定底板-6、控制器-7、控制按钮-8。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图3，本实用新型提供一种电子信息分配箱用防磁装置技术方案：其结构包括分配箱箱体1、电源插座2、防护门3、信号发送器4、安装板5、固定底板6、控制器7、控制按钮8，所述防护门3右端与分配箱箱体1右端通过铰链相连接，所述固定底板6通过嵌入方式安装于分配箱箱体1内部下端，所述电源插座2底部通过扣合方式安装于分配箱箱体1右端上侧，所述控制器7为矩形结构，且通过扣合方式安装于分配箱箱体1内部左侧两端，所述分配箱箱体1由防护罩101、活动滑槽102、固定推杆103、壳体104组成，所述活动滑槽102为矩形结构，且通过扣合方式分别安装于壳体104内部两端，所述防护罩101通过套合方式安装于壳体104两端，所述固定推杆103均匀等距设有两个，且通过嵌入方式设于防护罩101内部右端，所述活动滑槽102对向一端设有为矩形结构的控制器7，所述控制器7右端与固定推杆103右端相贴合，所述信号发送器4底部通过套合方式安装于安装板5上端中部，所述安装板5两端通过扣合方式设于固定底板6右端，所述控制按钮8设有两个以上均匀等距，且通过扣合方式安装于控制器7表面上端，所述防护门3为矩形结构，且四角为圆角，所述防护门3长度为45cm，宽度为15cm，所述固定底板6采用不锈钢材质，提高寿命使用。
本专利所说的防护门3是指一种能抵抗各种冲击波或重物冲撞的门，一般采用钢质材料制作。
在进行使用时，电源线通过插入分配箱箱体1内部的电源插座2开始运作，安装板5上的信号发送器4开始发送信号，在发送时，分配箱箱体1右端的防护门3起到防磁作用，控制器7通过在壳体104内部的活动滑槽102里进行移动，当移动到指定位置上时，通过固定推杆103进行固定，使控制器7不易滑动，使用者就能够在使用完时将控制器7从活动滑槽102拆卸出来，在更换时，提高使用者后期工作效率。
本实用新型解决的问题是现有技术上控制器为固定设置，在更换时，不便于拆卸，在更换时，提高使用者后期工作效率，本实用新型通过上述部件的互相组合，控制器7通过在壳体104内部的活动滑槽102里进行移动，当移动到指定位置上时，通过固定推杆103进行固定，使控制器7不易滑动，使用者就能够在使用完时将控制器7从活动滑槽102拆卸出来，提高使用者后期工作效率。具体如下所述:
所述活动滑槽102为矩形结构，且通过扣合方式分别安装于壳体104内部两端，所述防护罩101通过套合方式安装于壳体104两端，所述固定推杆103均匀等距设有两个，且通过嵌入方式设于防护罩101内部右端，所述活动滑槽102对向一端设有为矩形结构的控制器7，所述控制器7右端与固定推杆103右端相贴合。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
