技术领域
本发明是一种高空作业平台稳固装置，属于高空安全防护设备领域。
背景技术
高空作业平台是服务于各个行业高空作业、设备安装、检修等可移动性高空作业的产品，产品主要有：剪叉式高空作业平台、拖车式高空作业平台、曲臂式高空作业平台、直臂式高空作业平台、铝合金高空作业平台、套缸式高空作业平台、蜘蛛式高空作业平台七大类。
现有技术中，设备进行高空作业平台进行高空作业时，当设备升高的高度越高时，设备发生偏移和晃动的可能性将越高，而设备无法快速进行稳固高空作业平台，需要工作人员进行额外的稳固作业，不仅增加了工作人员的工作量且使工作人员的身体健康无法保证，较为不便。
发明内容
针对现有技术存在的不足，本发明目的是提供一种高空作业平台稳固装置，以解决现有技术中，设备进行高空作业平台进行高空作业时，当设备升高的高度越高时，设备发生偏移和晃动的可能性将越高，而设备无法快速进行稳固高空作业平台，需要工作人员进行额外的稳固作业，不仅增加了工作人员的工作量且使工作人员的身体健康无法保证，较为不便的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种高空作业平台稳固装置，其结构包括防护支撑立柱、提拉拖动把手、控制开关器、安全稳固装置、支撑合页块、移动支撑轮、支撑面板、抬升支撑杆、杆限位横板、双向限位块、支撑作业面板、防护支撑杆，所述防护支撑立柱设有四个且下端焊接于支撑作业面板上端的四端，所述支撑作业面板的下端机械连接于抬升支撑杆的上端，所述抬升支撑杆设有两个以上且前后两端通过双向限位块相连接，所述抬升支撑杆的下端装设于支撑合页块的上端，所述支撑合页块的下端通过安全稳固装置与支撑面板上端的四端相连接，所述支撑面板的上端的左右两端焊接于杆限位横板的下端，所述控制开关器的下端装设于支撑面板上端的前侧，所述提拉拖动把手的右端螺栓连接于支撑面板下端的前端，所述移动支撑轮的上端间隙配合于支撑面板的下端，所述防护支撑立柱的外表面焊接于防护支撑杆的外表面且为一体化结构，所述安全稳固装置包括第一稳固机构、T型限位块、转换连接机构、转动传动机构、中部双向机构、卡齿传动机构、滚轮连接机构、延伸支撑杆、第二稳固机构、感应凸块、压力弹簧、支撑防护边框，所述支撑合页块的外表面间隙配合于感应凸块的上端，所述感应凸块的外表面贯穿于支撑防护边框上端的中部，所述感应凸块下端的左右两端装设于压力弹簧的上端，所述压力弹簧的下端机械连接于T型限位块的上端，所述感应凸块下端的中部焊接于延伸支撑杆的上端且为一体化结构，所述延伸支撑杆的下端间隙配合于中部双向机构的上端，所述中部双向机构左右两端的下侧活动连接于转动传动机构与卡齿传动机构的上端，所述转动传动机构的左端上侧活动连接于转换连接机构的下端，所述转换连接机构的上端转设于第一稳固机构的下端，所述第一稳固机构的右端间隙配合于支撑合页块的左端，所述卡齿传动机构右端的上侧机械连接于滚轮连接机构的下端，所述滚轮连接机构的上端与第二稳固机构的下端相啮合，所述第二稳固机构的左端间隙配合于支撑合页块的右端。
显著的，所述中部双向机构由中部连接竖杆、双向固定板、左凹槽板、双向活动板、右凹槽板、上支撑感应板组成，所述上支撑感应板的下端焊接于中部连接竖杆的上端，所述中部连接竖杆的下端装设于双向活动板的上端，所述双向固定板的内壁中部焊接于中部连接竖杆的中部，所述双向固定板的左右两端机械连接于左凹槽板与右凹槽板的上端，所述左凹槽板与右凹槽板前端的中部活动连接于双向活动板的左右两端，所述左凹槽板的下端活动连接于转动传动机构右端的上侧，所述右凹槽板的下端机械连接于卡齿传动机构左端的上侧。
显著的，所述转动传动机构由螺纹连接轴、螺纹支撑杆、二号推杆、一号推杆、三号推杆、螺纹支撑轮组成，所述一号推杆的上端活动连接于左凹槽板的下端，所述一号推杆的下端装设于二号推杆的右端，所述二号推杆前端的中部与一号推杆前端的中部通过三号推杆相连接，所述二号推杆的左端活动连接于螺纹支撑轮后端的外侧，所述螺纹支撑轮的前端外侧相啮合于螺纹连接轴下端的后侧，所述螺纹支撑轮的前后两端机械连接于螺纹支撑杆的上端。
显著的，所述转换连接机构由轴承支撑块、转动轴承、导轮支撑杆、螺纹连接导轮、下支撑杆、上支撑杆、双向螺纹凹槽轴组成，所述螺纹连接导轮的前后两端机械连接于导轮支撑杆的右端，所述螺纹连接导轮前端的外侧活动连接于下支撑杆的下端，所述下支撑杆的上端装设于上支撑杆的下端，所述上支撑杆的上端间隙配合于双向螺纹凹槽轴右侧的下端，所述双向螺纹凹槽轴的左端机械连接于转动轴承的右端，所述转动轴承的左端装设于轴承支撑块的右端，所述轴承支撑块与导轮支撑杆的左端焊接于支撑防护边框内壁的左端，所述双向螺纹凹槽轴的上端活动连接于第一稳固机构的下端。
显著的，所述第一稳固机构由左限位滑轮、左稳固凸块、传动卡齿板、传动卡齿轮、第一导杆、第二导杆、第一凹槽活动导块组成，所述第一凹槽活动导块的下端活动连接于双向螺纹凹槽轴的上端，所述第一凹槽活动导块的上端装设于第二导杆的下端，所述第二导杆的上端活动连接于第一导杆的下端，所述第一导杆的上端机械连接于传动卡齿轮前端的外侧，所述传动卡齿轮的上端相啮合于传动卡齿板的下端，所述传动卡齿板的右端焊接于左稳固凸块的左端，所述左稳固凸块的右表面间隙配合于支撑合页块左侧，所述左稳固凸块的上端间隙配合于左限位滑轮的下表面。
显著的，所述卡齿传动机构由支撑连接推杆、限位支撑轮、横向支撑齿板、圆弧半齿轮、齿轮支撑杆、皮带连接块、皮带滑轮、连接皮带组成，所述支撑连接推杆的上端活动连接于右凹槽板的下端，所述支撑连接推杆的下端机械连接于横向支撑齿板的左端，所述横向支撑齿板的上下两端间隙配合于限位支撑轮的外表面，所述横向支撑齿板上端的右侧相啮合于圆弧半齿轮的下端，所述圆弧半齿轮的前后两端机械连接于齿轮支撑杆的左端，所述齿轮支撑杆的右端焊接于支撑防护边框内壁的右侧，所述圆弧半齿轮的上端焊接于皮带连接块的下端，所述皮带连接块的右侧通过连接皮带与皮带滑轮相连接。
显著的，所述滚轮连接机构由下支撑凸块、滚轮支撑杆、固定滚轮、限位支撑滚轮、左支撑凸块、下传动杆、上传动杆组成，所述下支撑凸块的上端装设于固定滚轮的下端，所述固定滚轮的前后两端机械连接于滚轮支撑杆的左端，所述固定滚轮的左端焊接于左支撑凸块的右端且为一体化结构，所述左支撑凸块的左侧装设有下传动杆，所述下传动杆的上端活动连接于上传动杆的下端，所述上传动杆的上端机械连接于限位支撑滚轮前端的外侧，所述限位支撑滚轮的外表面相啮合于第二稳固机构左侧的下侧。
显著的，所述第二稳固机构由连接活动导块、导块导轨、第三导杆、第四导杆、导杆限位块、右稳固凸块、右限位滑轮、第二螺纹横导块组成，所述第二螺纹横导块的下端相啮合于限位支撑滚轮的外表面，所述第二螺纹横导块的上端活动连接于第四导杆的下端，所述第四导杆的上端机械连接于导杆限位块的下端，所述第四导杆的前端中部机间隙配合于第三导杆后端的中部，所述第三导杆的下端焊接于连接活动导块的左侧，所述连接活动导块的右侧活动连接于导块导轨的左端，所述导块导轨与导杆限位块的右端焊接于支撑防护边框内壁的右端，所述第三导杆的上端活动连接于右稳固凸块的下端，所述右稳固凸块的上表面间隙配合于右限位滑轮的外表面，所述右稳固凸块的左端间隙配合于支撑合页块的右端。
显著的，所述支撑防护边框的后端焊接于支撑面板上端的四端。
显著的，所述抬升支撑杆采用全钢材质，具有坚硬、耐磨的特性。
显著的，所述安全稳固装置设有四个且安装于支撑合页块的下端。
有益效果
本发明一种高空作业平台稳固装置，在设备进行高空作业时，工作人员要注意天气和周围环境，在保证安全时，将可以进行高空作业，作业时，施工人员应先安全的站在支撑作业面板上，并将其防护支撑杆与防护支撑立柱关闭防护好，而在下面的人可通过控制控制开关器进行支撑作业面板的高度调节，在支撑作业面板调节至一定高度时，支撑合页块将会触碰到安全稳固装置，并在高度越高时，将会使其感应凸块向下运动，并由带动其延伸支撑杆向下运动，而在延伸支撑杆的作用下上支撑感应板与中部连接竖杆将会向下运动，从而带动双向固定板使其左凹槽板与右凹槽板向中部运动，在左凹槽板的作用下二号推杆与一号推杆将会带动其螺纹支撑轮转动，在螺纹支撑轮的转动作用下螺纹连接轴将会使其螺纹连接导轮转动，从而在下支撑杆与上支撑杆的作用下双向螺纹凹槽轴转动，并最终使其传动卡齿轮转动，从而由传动卡齿板推动左稳固凸块向右运动，而在右凹槽板的作用下，横向支撑齿板将会向右运动，从而使其圆弧半齿轮向右倾斜，并由连接皮带带动其固定滚轮转动，并在下传动杆与上传动杆的作用下限位支撑滚轮将会转动，最终在第一导杆与第二导杆的共同作用下，使其右稳固凸块向左运动，在右稳固凸块与左稳固凸块的作用下，能够有效的固定稳定其支撑合页块，并进一步的稳固其抬升支撑杆，从而保证工作人员的安全和设备：通过在设备上增加了安全稳固装置，在设备进行高空作业平台的高空作业时，当设备的高度较高时，设备将会快速进行稳固并保持设备的稳定，从而使其设备的稳定性得到提升，不仅减少了工作人员的工作量且保证了施工人员的身体健康，较为实用。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

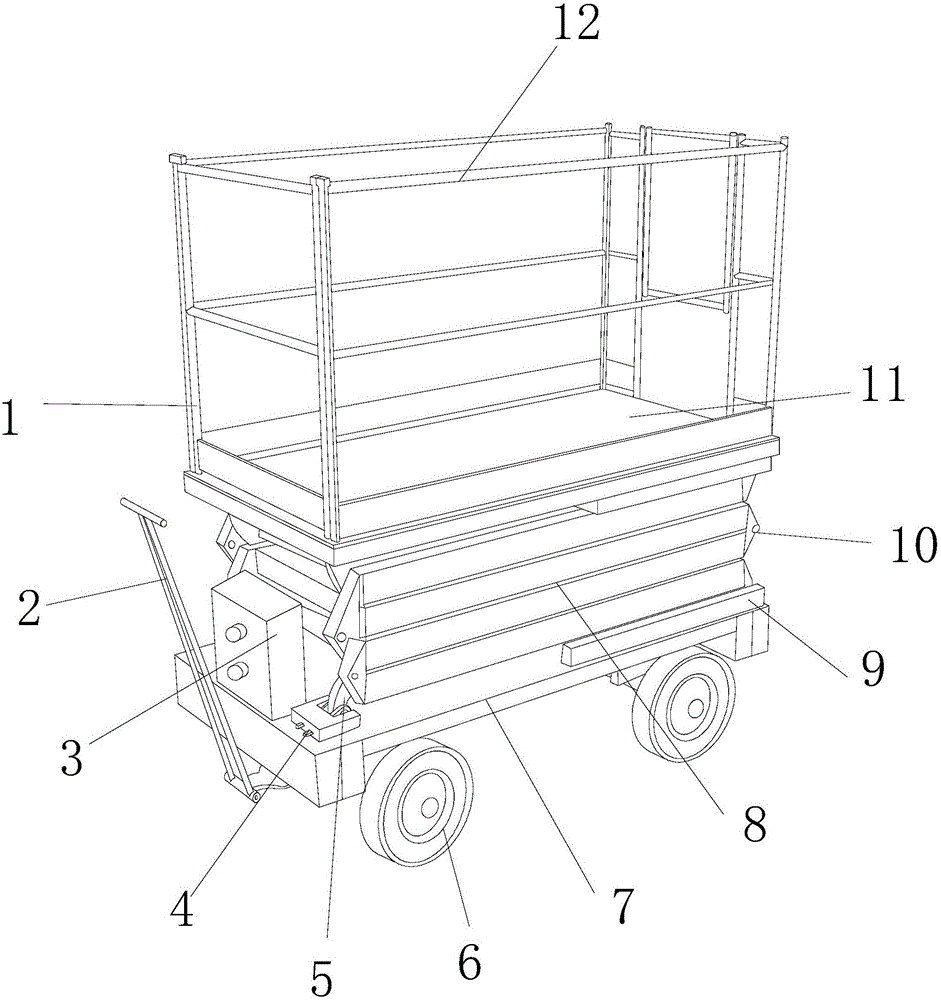

图1为本发明一种高空作业平台稳固装置的结构示意图。
图2为本发明一种高空作业平台稳固装置的安全稳固装置的结构示意图一。
图3为本发明一种高空作业平台稳固装置的安全稳固装置的结构示意图二。
图4为本发明安全稳固装置的工作状态的结构示意图。
图中：防护支撑立柱-1、提拉拖动把手-2、控制开关器-3、安全稳固装置-4、支撑合页块-5、移动支撑轮-6、支撑面板-7、抬升支撑杆-8、杆限位横板-9、双向限位块-10、支撑作业面板-11、防护支撑杆-12、第一稳固机构-401、T型限位块-402、转换连接机构-403、转动传动机构-404、中部双向机构-405、卡齿传动机构-406、滚轮连接机构-407、延伸支撑杆-408、第二稳固机构-409、感应凸块-410、压力弹簧-411、支撑防护边框-412、中部连接竖杆-4051、双向固定板-4052、左凹槽板-4053、双向活动板-4054、右凹槽板-4055、上支撑感应板-4056、螺纹连接轴-4041、螺纹支撑杆-4042、二号推杆-4043、一号推杆-4044、三号推杆-4045、螺纹支撑轮-4046、轴承支撑块-4031、转动轴承-4032、导轮支撑杆-4033、螺纹连接导轮-4034、下支撑杆-4035、上支撑杆-4036、双向螺纹凹槽轴-4037、左限位滑轮-4011、左稳固凸块-4012、传动卡齿板-4013、传动卡齿轮-4014、第一导杆-4015、第二导杆-4016、第一凹槽活动导块-4017、支撑连接推杆-4061、限位支撑轮-4062、横向支撑齿板-4063、圆弧半齿轮-4064、齿轮支撑杆-4065、皮带连接块-4066、皮带滑轮-4067、连接皮带-4068、下支撑凸块-4071、滚轮支撑杆-4072、固定滚轮-4073、限位支撑滚轮-4074、左支撑凸块-4075、下传动杆-4076、上传动杆-4077、连接活动导块-4091、导块导轨-4092、第三导杆-4093、第四导杆-4094、导杆限位块-4095、右稳固凸块-4096、右限位滑轮-4097、第二螺纹横导块-4098。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1至图4，本发明提供一种高空作业平台稳固装置：其结构包括防护支撑立柱1、提拉拖动把手2、控制开关器3、安全稳固装置4、支撑合页块5、移动支撑轮6、支撑面板7、抬升支撑杆8、杆限位横板9、双向限位块10、支撑作业面板11、防护支撑杆12，所述防护支撑立柱1设有四个且下端焊接于支撑作业面板11上端的四端，所述支撑作业面板11的下端机械连接于抬升支撑杆8的上端，所述抬升支撑杆8设有两个以上且前后两端通过双向限位块10相连接，所述抬升支撑杆8的下端装设于支撑合页块5的上端，所述支撑合页块5的下端通过安全稳固装置4与支撑面板7上端的四端相连接，所述支撑面板7的上端的左右两端焊接于杆限位横板9的下端，所述控制开关器3的下端装设于支撑面板7上端的前侧，所述提拉拖动把手2的右端螺栓连接于支撑面板7下端的前端，所述移动支撑轮6的上端间隙配合于支撑面板7的下端，所述防护支撑立柱1的外表面焊接于防护支撑杆12的外表面且为一体化结构，所述安全稳固装置4包括第一稳固机构401、T型限位块402、转换连接机构403、转动传动机构404、中部双向机构405、卡齿传动机构406、滚轮连接机构407、延伸支撑杆408、第二稳固机构409、感应凸块410、压力弹簧411、支撑防护边框412，所述支撑合页块5的外表面间隙配合于感应凸块410的上端，所述感应凸块410的外表面贯穿于支撑防护边框412上端的中部，所述感应凸块410下端的左右两端装设于压力弹簧411的上端，所述压力弹簧411的下端机械连接于T型限位块402的上端，所述感应凸块410下端的中部焊接于延伸支撑杆408的上端且为一体化结构，所述延伸支撑杆408的下端间隙配合于中部双向机构405的上端，所述中部双向机构405左右两端的下侧活动连接于转动传动机构404与卡齿传动机构406的上端，所述转动传动机构404的左端上侧活动连接于转换连接机构403的下端，所述转换连接机构403的上端转设于第一稳固机构401的下端，所述第一稳固机构401的右端间隙配合于支撑合页块5的左端，所述卡齿传动机构406右端的上侧机械连接于滚轮连接机构407的下端，所述滚轮连接机构407的上端与第二稳固机构409的下端相啮合，所述第二稳固机构409的左端间隙配合于支撑合页块5的右端，所述中部双向机构405由中部连接竖杆4051、双向固定板4052、左凹槽板4053、双向活动板4054、右凹槽板4055、上支撑感应板4056组成，所述上支撑感应板4056的下端焊接于中部连接竖杆4051的上端，所述中部连接竖杆4051的下端装设于双向活动板4054的上端，所述双向固定板4052的内壁中部焊接于中部连接竖杆4051的中部，所述双向固定板4052的左右两端机械连接于左凹槽板4053与右凹槽板4055的上端，所述左凹槽板4053与右凹槽板4055前端的中部活动连接于双向活动板4054的左右两端，所述左凹槽板4053的下端活动连接于转动传动机构404右端的上侧，所述右凹槽板4055的下端机械连接于卡齿传动机构406左端的上侧，所述转动传动机构404由螺纹连接轴4041、螺纹支撑杆4042、二号推杆4043、一号推杆4044、三号推杆4045、螺纹支撑轮4046组成，所述一号推杆4044的上端活动连接于左凹槽板4053的下端，所述一号推杆4044的下端装设于二号推杆4043的右端，所述二号推杆4043前端的中部与一号推杆4044前端的中部通过三号推杆4045相连接，所述二号推杆4043的左端活动连接于螺纹支撑轮4046后端的外侧，所述螺纹支撑轮4046的前端外侧相啮合于螺纹连接轴4041下端的后侧，所述螺纹支撑轮4046的前后两端机械连接于螺纹支撑杆4042的上端，所述转换连接机构403由轴承支撑块4031、转动轴承4032、导轮支撑杆4033、螺纹连接导轮4034、下支撑杆4035、上支撑杆4036、双向螺纹凹槽轴4037组成，所述螺纹连接导轮4034的前后两端机械连接于导轮支撑杆4033的右端，所述螺纹连接导轮4034前端的外侧活动连接于下支撑杆4035的下端，所述下支撑杆4035的上端装设于上支撑杆4036的下端，所述上支撑杆4036的上端间隙配合于双向螺纹凹槽轴4037右侧的下端，所述双向螺纹凹槽轴4037的左端机械连接于转动轴承4032的右端，所述转动轴承4032的左端装设于轴承支撑块4031的右端，所述轴承支撑块4031与导轮支撑杆4033的左端焊接于支撑防护边框412内壁的左端，所述双向螺纹凹槽轴4037的上端活动连接于第一稳固机构401的下端，所述第一稳固机构401由左限位滑轮4011、左稳固凸块4012、传动卡齿板4013、传动卡齿轮4014、第一导杆4015、第二导杆4016、第一凹槽活动导块4017组成，所述第一凹槽活动导块4017的下端活动连接于双向螺纹凹槽轴4037的上端，所述第一凹槽活动导块4017的上端装设于第二导杆4016的下端，所述第二导杆4016的上端活动连接于第一导杆4015的下端，所述第一导杆4015的上端机械连接于传动卡齿轮4014前端的外侧，所述传动卡齿轮4014的上端相啮合于传动卡齿板4013的下端，所述传动卡齿板4013的右端焊接于左稳固凸块4012的左端，所述左稳固凸块4012的右表面间隙配合于支撑合页块5左侧，所述左稳固凸块4012的上端间隙配合于左限位滑轮4011的下表面，所述卡齿传动机构406由支撑连接推杆4061、限位支撑轮4062、横向支撑齿板4063、圆弧半齿轮4064、齿轮支撑杆4065、皮带连接块4066、皮带滑轮4067、连接皮带4068组成，所述支撑连接推杆4061的上端活动连接于右凹槽板4055的下端，所述支撑连接推杆4061的下端机械连接于横向支撑齿板4063的左端，所述横向支撑齿板4063的上下两端间隙配合于限位支撑轮4062的外表面，所述横向支撑齿板4063上端的右侧相啮合于圆弧半齿轮4064的下端，所述圆弧半齿轮4064的前后两端机械连接于齿轮支撑杆4065的左端，所述齿轮支撑杆4065的右端焊接于支撑防护边框412内壁的右侧，所述圆弧半齿轮4064的上端焊接于皮带连接块4066的下端，所述皮带连接块4066的右侧通过连接皮带4068与皮带滑轮4067相连接，所述滚轮连接机构407由下支撑凸块4071、滚轮支撑杆4072、固定滚轮4073、限位支撑滚轮4074、左支撑凸块4075、下传动杆4076、上传动杆4077组成，所述下支撑凸块4071的上端装设于固定滚轮4073的下端，所述固定滚轮4073的前后两端机械连接于滚轮支撑杆4072的左端，所述固定滚轮4073的左端焊接于左支撑凸块4075的右端且为一体化结构，所述左支撑凸块4075的左侧装设有下传动杆4076，所述下传动杆4076的上端活动连接于上传动杆4077的下端，所述上传动杆4077的上端机械连接于限位支撑滚轮4074前端的外侧，所述限位支撑滚轮4074的外表面相啮合于第二稳固机构409左侧的下侧，所述第二稳固机构409由连接活动导块4091、导块导轨4092、第三导杆4093、第四导杆4094、导杆限位块4095、右稳固凸块4096、右限位滑轮4097、第二螺纹横导块4098组成，所述第二螺纹横导块4098的下端相啮合于限位支撑滚轮4074的外表面，所述第二螺纹横导块4098的上端活动连接于第四导杆4094的下端，所述第四导杆4094的上端机械连接于导杆限位块4095的下端，所述第四导杆4094的前端中部机间隙配合于第三导杆4093后端的中部，所述第三导杆4093的下端焊接于连接活动导块4091的左侧，所述连接活动导块4091的右侧活动连接于导块导轨4092的左端，所述导块导轨4092与导杆限位块4095的右端焊接于支撑防护边框412内壁的右端，所述第三导杆4093的上端活动连接于右稳固凸块4096的下端，所述右稳固凸块4096的上表面间隙配合于右限位滑轮4097的外表面，所述右稳固凸块4096的左端间隙配合于支撑合页块5的右端，所述支撑防护边框412的后端焊接于支撑面板7上端的四端，所述抬升支撑杆8采用全钢材质，具有坚硬、耐磨的特性，所述安全稳固装置4设有四个且安装于支撑合页块5的下端。
本专利所述的移动支撑轮6在各种车辆或机械上装配的接地滚动的圆环形弹性橡胶制品。通常安装在金属轮辋上，能支承车身，缓冲外界冲击，实现与路面的接触并保证车辆的行驶性能。
在进行使用时，工作人员应先确认和检查高空作业平台是否能够正常并安全的使用，且检查和确认安全稳固装置4是否损坏，在确认无问题后，将可以正常的使用本设备，在设备进行高空作业时，工作人员要注意天气和周围环境，在保证安全时，将可以进行高空作业，作业时，施工人员应先安全的站在支撑作业面板11上，并将其防护支撑杆12与防护支撑立柱1关闭防护好，而在下面的人可通过控制控制开关器3进行支撑作业面板11的高度调节，在支撑作业面板11调节至一定高度时，支撑合页块5将会触碰到安全稳固装置4，并在高度越高时，将会使其感应凸块410向下运动，并由带动其延伸支撑杆408向下运动，而在延伸支撑杆408的作用下上支撑感应板4056与中部连接竖杆4051将会向下运动，从而带动双向固定板4052使其左凹槽板4053与右凹槽板4055向中部运动，在左凹槽板4053的作用下二号推杆4043与一号推杆4044将会带动其螺纹支撑轮4046转动，在螺纹支撑轮4046的转动作用下螺纹连接轴4041将会使其螺纹连接导轮4034转动，从而在下支撑杆4035与上支撑杆4036的作用下双向螺纹凹槽轴4037转动，并最终使其传动卡齿轮4014转动，从而由传动卡齿板4013推动左稳固凸块4012向右运动，而在右凹槽板4055的作用下，横向支撑齿板4063将会向右运动，从而使其圆弧半齿轮4064向右倾斜，并由连接皮带4068带动其固定滚轮4073转动，并在下传动杆4076与上传动杆4077的作用下限位支撑滚轮4074将会转动，最终在第三导杆4093与第四导杆4094的共同作用下，使其右稳固凸块4096向左运动，在右稳固凸块4096与左稳固凸块4012的作用下，能够有效的固定稳定其支撑合页块5，并进一步的稳固其抬升支撑杆8，从而保证工作人员的安全和设备。
本发明解决的问题现有技术中，设备进行高空作业平台进行高空作业时，当设备升高的高度越高时，设备发生偏移和晃动的可能性将越高，而设备无法快速进行稳固高空作业平台，需要工作人员进行额外的稳固作业，不仅增加了工作人员的工作量且使工作人员的身体健康无法保证，较为不便，本发明通过上述部件的互相组合，通过在设备上增加了安全稳固装置，在设备进行高空作业平台的高空作业时，当设备的高度较高时，设备将会快速进行稳固并保持设备的稳定，从而使其设备的稳定性得到提升，不仅减少了工作人员的工作量且保证了施工人员的身体健康，较为实用。
以上仅描述了本发明的基本原理和优选实施方式，本领域人员可以根据上述描述作出许多变化和改进，这些变化和改进应该属于本发明的保护范围。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
