一种适用于湿沙的筛沙装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:建筑施工
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本实用新型涉及建筑领域,具体是一种适用于湿沙的筛沙装置。

背景技术

沙子是建筑材料中消耗量非常大的基础材料,随着我国经济社会的发展,城市化进程的推进,对沙子的需求量越来越大,一些处理沙子的机械设备得到较大的发展。包括大型采沙船、采沙机、筛沙机等等;沙子在进行混合搅拌之前,一般需要进行筛沙作业,将筛子中大碎石颗粒以及泥土等筛除,并将粗沙和细沙分离。

传统的筛沙机多采用振动筛板进行筛沙,当筛子较为潮湿时,筛沙效率非常低,而且极易堵塞筛孔,需要人工进行清理,非常耗时,降低了工作的效率。

实用新型内容

本实用新型的目的在于提供一种适用于湿沙的筛沙装置,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种适用于湿沙的筛沙装置,包括支架、筛沙箱和进料斗;所述支架上滑动连接有筛沙箱,筛沙箱连通有进料斗;所述进料斗右侧设有聚光板,聚光板与筛沙箱铰接;所述聚光板上均匀分布有凸透镜;所述筛沙箱内左侧设有推料辊,推料辊转动连接有活塞杆,活塞杆连接有液压缸;所述筛沙箱右侧设有风机,风机通过螺栓与筛沙箱的侧壁固定连接;所述筛沙箱右侧铰接有传动杆,传动杆末端转动连接有转轮;所述转轮通过驱动轴连接有变频电机;所述筛沙箱底部设有筛板;所述筛板抵接有抽板,抽板嵌套于支架内并与支架滑动连接;所述支架底部设有减震支撑腿。

作为本实用新型进一步的方案:所述凸透镜的焦距大于凸透镜到筛沙箱底板的距离。

作为本实用新型再进一步的方案:所述液压缸通过螺栓连接有固定板,固定板与支架固定连接。

作为本实用新型再进一步的方案:所述变频电机通过螺栓与支架固定连接,变频电机与外部电源电性连接。

作为本实用新型再进一步的方案:所述抽板固定连接有把手。

与现有技术相比,本实用新型的有益效果是:本实用新型通过设有聚光板和风机,使潮湿的沙子中的水份快速挥发,同时通过推料辊对沙块进行挤压,将沙块碾碎,便于进行筛沙作业,防止筛板发生堵塞。

附图说明

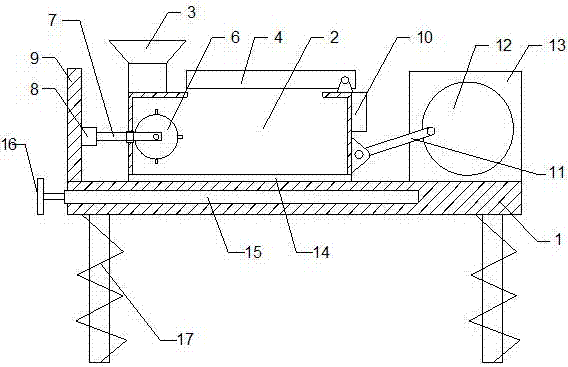

图1为适用于湿沙的筛沙装置的剖视图;

图2为适用于湿沙的筛沙装置中聚光板的结构示意图;

图3为适用于湿沙的筛沙装置中抽板连接机构的结构示意图。

图中:1-支架;2-筛沙箱;3-进料斗;4-聚光板;5-凸透镜;6-推料辊;7-活塞杆;8-液压缸;9-固定板;10-风机;11-传动杆;12-转轮;13-变频电机;14-筛板;15-抽板;16-把手;17-减震支撑腿。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~3,本实用新型实施例中,一种适用于湿沙的筛沙装置,包括支架1、筛沙箱2和进料斗3;所述支架1上滑动连接有筛沙箱2,筛沙箱2连通有进料斗3;所述进料斗3右侧设有聚光板4,聚光板4与筛沙箱2铰接;所述聚光板4上均匀分布有凸透镜5,凸透镜5的焦距大于凸透镜到筛沙箱2底板的距离;所述筛沙箱2内左侧设有推料辊6,推料辊6转动连接有活塞杆7,活塞杆7连接有液压缸8;所述液压缸8与外部电源电性连接,液压缸8通过螺栓连接有固定板9,固定板9与支架1固定连接;所述筛沙箱3右侧设有风机10,风机10通过螺栓与筛沙箱2的侧壁固定连接,风机10与外部电源电性连接;所述筛沙箱右侧铰接有传动杆11,传动杆11末端转动连接有转轮12;所述转轮12通过驱动轴连接有变频电机13,变频电机13通过螺栓与支架1固定连接,变频电机13与外部电源电性连接;所述筛沙箱2底部设有筛板14,筛板14上均匀分布有细孔;所述筛板14抵接有抽板15,抽板15嵌套于支架1内并与支架1滑动连接,抽板15固定连接有把手16;所述支架1底部设有减震支撑腿17。

本实用新型的工作原理是:将潮湿板结的沙子从进料斗3投入到筛沙箱2内,启动液压缸8,活塞杆7带动推料辊6向右运动,将沙子平铺在筛沙箱2内的筛板14上,由于筛板14抵接有抽板15,沙子不会下落,凸透镜5将阳光聚焦,对平铺的沙子进行加热,使水分快速挥发,同时启动风机10,加速水分挥发,使沙子快速干燥,同时,推料辊6对沙子进行翻动,并挤压板结的沙块,当推料辊到达筛沙箱2最右侧时,控制活塞杆7向左侧运动,重复上述过程,使推料辊9在筛沙箱2内往复运动;沙子解块和干燥完成后,关闭风机,启动变频电机13,变频电机13通过驱动轴带动转轮12转动,进而通过传动杆11带动筛沙箱2做横向往复运动,同时拉动把手,将抽板15抽出,沙子经过筛板14被筛选后落入地面。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
