技术领域
本实用新型是一种设置功能键的输入装置，属于输入设备技术领域。
背景技术
输入装置是计算机与用户或其他设备通信的桥梁，输入设备是用户和计算机系统之间进行信息交换的主要装置之一.键盘,鼠标,摄像头,扫描仪,光笔,手写输入板,游戏杆,语音输入装置等都属于输入设备，是人或外部与计算机进行交互的一种装置，用于把原始数据和处理这些数据的程序输入到计算机中。
现有技术公开了申请号为：201820063132.2的一种输入装置，包括：一主体、一输入模块及一切换模块；该主体具有相对的一第一表面及一第二表面；该输入模块包括一第一输入接口及一第二输入接口，其中该第一输入接口配置于该第一表面，该第二输入接口配置于该第二表面，其中该输入模块具有一第一状态及一第二状态，该输入模块在该第一状态下开启该第一输入接口并关闭该第二输入接口，且该输入模块在该第二状态下开启该第二输入接口并关闭该第一输入接口；该切换模块电性连接于该输入模块，其中该切换模块切换该输入模块为该第一状态或该第二状态，但是该现有技术按键使用时间长后容易歪斜，导致接触不良，信号传输错误。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种设置功能键的输入装置，以解决的现有技术使用时间长后容易歪斜，导致接触不良，信号传输错误的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种设置功能键的输入装置，其结构包括下壳、显示屏、防护板、按钮套、防倾斜装置、储蓄电池腔、电源后盖、上盖板，所述上盖板嵌入安装于下壳上，所述显示屏外侧与防护板内侧相贴合且相黏合，所述防护板与防倾斜装置为一体化结构，所述按钮套贯穿于上盖板，所述电源后盖安装于储蓄电池腔下部，所述防倾斜装置与储蓄电池腔为一体化结构，所述防倾斜装置包括下壳塑体、上盖板塑体、弹簧固定块、橡胶按钮、接触杆、螺栓、第一弹簧、辅助杆、第一固定杆、棘爪、棘轮、第二固定杆、支撑架、支撑板、第二弹簧，所述下壳塑体下部嵌入安装于上盖板塑体上部，所述弹簧固定块与第一弹簧通过螺栓连接，所述橡胶按钮嵌入安装于接触杆外侧，所述辅助杆与支撑板铰链连接，所述第一固定杆与下壳塑体相焊接，所述棘爪与第一固定杆机械连接，所述棘轮安装于第一固定杆上，所述第二固定杆与第二弹簧通过螺栓连接，所述支撑架安装于下壳塑体内部。
进一步地，所述显示屏靠近于按钮套一侧设有储蓄电池腔。
进一步地，所述防护板与防倾斜装置相互平行。
进一步地，所述上盖板塑体与防护板一体化结构。
进一步地，所述显示屏长为5cm、宽为3cm、高为0.5cm的长方形。
进一步地，所述下壳塑体采用塑料，具有重量轻的特点。
进一步地，所述螺栓采用铁，具有良好的硬度。
有益效果
本实用新型一种设置功能键的输入装置，结构上设有防倾斜装置，通过防倾斜装置上的橡胶按钮的按动，推动接触杆向下运动，从而带动弹簧固定块向下移动，通过侧端的辅助杆来平衡橡胶按钮下移的轨迹，有效的防止按钮下移时发生偏移的现象，而防倾斜装置内部的第一弹簧能够起到缓冲的现象，从而有效的防止按键发生倾斜，导致接触不良的现象发生。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

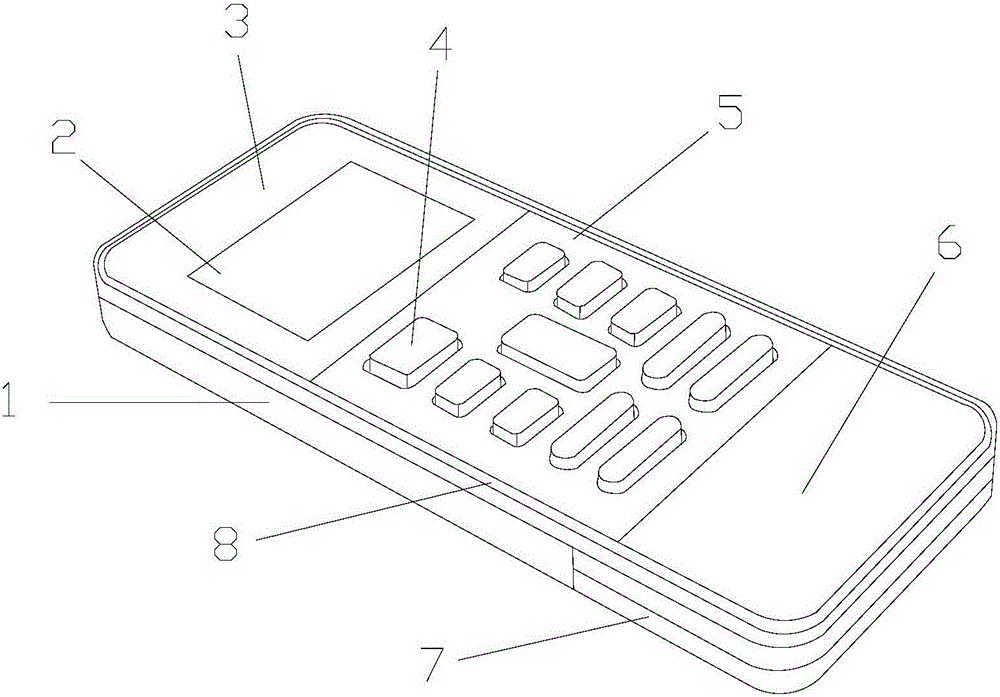

图1为本实用新型一种设置功能键的输入装置的结构示意图；
图2为本实用新型一种防倾斜装置的结构示意图。
图中：下壳-1、显示屏-2、防护板-3、按钮套-4、防倾斜装置-5、储蓄电池腔-6、电源后盖-7、上盖板-8、下壳塑体-501、上盖板塑体-502、弹簧固定块-503、橡胶按钮-504、接触杆-505、螺栓-506、第一弹簧-507、辅助杆-508、第一固定杆-509、棘爪-510、棘轮-511、第二固定杆-512、支撑架-513、支撑板-514、第二弹簧-515。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种设置功能键的输入装置技术方案：其结构包括下壳1、显示屏2、防护板3、按钮套4、防倾斜装置5、储蓄电池腔6、电源后盖7、上盖板8，所述上盖板8嵌入安装于下壳1上，所述显示屏2外侧与防护板3内侧相贴合且相黏合，所述防护板3与防倾斜装置5为一体化结构，所述按钮套4贯穿于上盖板8，所述电源后盖7安装于储蓄电池腔6下部，所述防倾斜装置5与储蓄电池腔6为一体化结构，所述防倾斜装置5包括下壳塑体501、上盖板塑体502、弹簧固定块503、橡胶按钮504、接触杆505、螺栓506、第一弹簧507、辅助杆508、第一固定杆509、棘爪510、棘轮511、第二固定杆512、支撑架513、支撑板514、第二弹簧515，所述下壳塑体501下部嵌入安装于上盖板塑体502上部，所述弹簧固定块503与第一弹簧507通过螺栓506连接，所述橡胶按钮504嵌入安装于接触杆505外侧，所述辅助杆508与支撑板514铰链连接，所述第一固定杆509与下壳塑体501相焊接，所述棘爪510与第一固定杆509机械连接，所述棘轮511安装于第一固定杆509上，所述第二固定杆512与第二弹簧515通过螺栓506连接，所述支撑架513安装于下壳塑体501内部，所述显示屏2靠近于按钮套4一侧设有储蓄电池腔6，所述防护板3与防倾斜装置5相互平行，所述上盖板塑体502与防护板3一体化结构，所述显示屏2长为5cm、宽为3cm、高为0.5cm的长方形，所述下壳塑体501采用塑料，具有重量轻的特点，所述螺栓506采用铁，具有良好的硬度。
本专利所说的棘轮511为一种外缘或内缘上具有刚性齿形表面或摩擦表面的齿轮，是组成棘轮机构的重要构件，由棘爪推动作步进运动，类似齿轮的，与号盘配合、控制号盘变换的零件，所述棘爪510是指拨动棘轮做间歇运动的零件。
例如，刘女士安装电池后使用设备，通过防倾斜装置5上的橡胶按钮504的按动，推动接触杆505向下运动，从而带动弹簧固定块503向下移动，通过侧端的辅助杆508来平衡橡胶按钮504下移的轨迹，有效的防止按钮下移时发生偏移的现象，而防倾斜装置5内部的第一弹簧507能够起到缓冲的现象，防止下压力度过大，将按键按坏掉。
本实用新型解决现有技术按键使用时间长后容易歪斜，导致接触不良，信号传输错误的问题，本实用新型通过上述部件的互相组合，结构上设有防倾斜装置，通过防倾斜装置上的橡胶按钮的按动，推动接触杆向下运动，从而带动弹簧固定块向下移动，通过侧端的辅助杆来平衡橡胶按钮下移的轨迹，有效的防止按钮下移时发生偏移的现象，而防倾斜装置内部的第一弹簧能够起到缓冲的现象，从而有效的防止按键发生倾斜，导致接触不良的现象发生。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
