技术领域
本实用新型涉及建筑技术领域，具体为一种可升降的墙面打孔机。
背景技术
打孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称。
现有的建筑打孔机结构简单，当需要对墙体的高处进行打孔时，人工手持工作会非常麻烦，需要搭建脚手架，工人再手持打孔机站在脚手架上打孔，搭建脚手架费事费力，而且工人们站在脚手架上打孔会有一定的危险，给工人的施工带来不便。
实用新型内容
本实用新型的目的在于提供一种可升降的墙面打孔机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可升降的墙面打孔机，包括壳体，所述壳体内壁的底部设置有第一电机，所述第一电机的输出轴固定连接有大齿轮，所述大齿轮的两侧均啮合有小齿轮，且两个小齿轮分别套接在两个转轴的表面，且两个转轴的底端分别套接在两个轴承内，且两个轴承的下表面均卡接在壳体内壁的底部，且两个转轴的上表面与两个螺纹柱的下表面固定连接，且两个螺纹柱的表面均螺纹连接有螺纹筒，且两个螺纹柱的表面开设的螺纹方向相反，且两个螺纹筒的表面均套接有滑套，且两个滑套均卡接在壳体的上表面，且两个螺纹筒的上表面均与支撑板的下表面固定连接，且支撑板的上表面开设有滑槽，且滑槽内滑动连接有滑块，且滑块的上表面与第二电机机身的下表面固定连接，且第二电机的输出轴与钻头的一端固定连接，且第二电机机身的右侧面固定连接有电动推杆，且电动推杆的右侧面固定连接有固定块，且固定块的下表面固定连接在支撑板的上表面。
优选的，所述壳体的右侧面固定连接有连接杆，且连接杆的另一端固定连接有把手。
优选的，所述壳体的右侧面设置有控制面板和蓄电池，且控制面板位于连接杆的下方，且蓄电池位于控制面板的下方。
优选的，所述蓄电池的输出端与控制面板的输入端电连接，且控制面板的输出端分别与第一电机和第二电机的输入端电连接。
优选的，所述壳体的底部四角处均设置有滑轮，且滑轮为万向轮。
与现有技术相比，本实用新型的有益效果是：该可升降的墙面打孔机，壳体的底部设置有滑轮，壳体的侧面设置有把手，方便了工人对壳体的移动，壳体的右侧面设置有控制面板和蓄电池，控制面板方便工人对第一电机和第二电机的操作控制，蓄电池可以随时供电，不需要外接电源插接供电，通过设置电机，使电机的输出轴带动大齿轮转动，大齿轮带动小齿轮转动，小齿轮带动转轴转动，转轴带动螺纹柱转动，螺纹柱带动螺纹筒上升，螺纹筒上升推动支撑板上升，这样就完成了支撑板的上升，且两个螺纹柱的螺纹开设方向相反，从而保证两个螺纹柱在旋转过程，可以使两个螺纹筒同时上升，该可升降的打孔机不需要工人在对建筑高处的墙体打孔时搭建脚手架，节省工人的时间和体力，大大的增加了施工效率。
附图说明

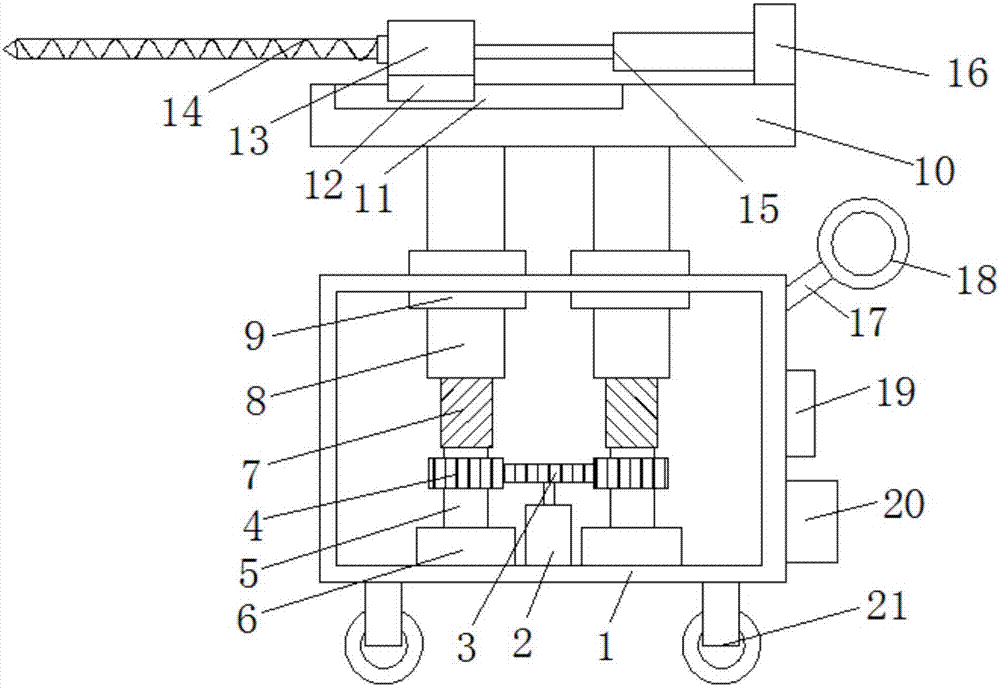

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型滑槽侧视的剖面结构示意图。
图中：1壳体、2第一电机、3大齿轮、4小齿轮、5转轴、6轴承、7螺纹柱、8螺纹筒、9滑套、10支撑板、11滑槽、12滑块、13第二电机、14钻头、15电动推杆、16固定块、17连接杆、18把手、19控制面板、20蓄电池、21滑轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，本实用新型提供一种技术方案：一种可升降的墙面打孔机，包括壳体1，壳体1的右侧面设置有控制面板19和蓄电池20，且控制面板19位于连接杆17的下方，且蓄电池20位于控制面板19的下方，蓄电池20的输出端与控制面板19的输入端电连接，且控制面板19的输出端分别与第一电机2和第二电机13的输入端电连接，控制面板19可以方便工人对第一电机2和第二电机13的操作控制，蓄电池20可以随时供电，不需要外接电源插接供电，壳体1内壁的底部设置有第一电机2，第一电机2的输出轴固定连接有大齿轮3，大齿轮3的两侧均啮合有小齿轮4，当第一电机2的输出轴旋转时，就可以带动大齿轮3旋转，大齿轮3可以直接带动啮合的两个小齿轮4旋转，且两个小齿轮4分别套接在两个转轴5的表面，且两个转轴5的底端分别套接在两个轴承6内，且两个轴承6的下表面均卡接在壳体1内壁的底部，且两个转轴5的上表面与两个螺纹柱7的下表面固定连接，且两个螺纹柱7的表面均螺纹连接有螺纹筒8，且两个螺纹柱7的表面开设的螺纹方向相反，从而保证两个螺纹柱7在旋转时，可以使两个螺纹筒8同时上升，且两个螺纹筒8的表面均套接有滑套9，且两个滑套9均卡接在壳体1的上表面，滑套9对螺纹筒8有固定作用，方便螺纹筒8做上下活动，减小摩擦，且两个螺纹筒8的上表面均与支撑板10的下表面固定连接，且支撑板10的上表面开设有滑槽11，且滑槽11内滑动连接有滑块12，且滑块12的上表面与第二电机13机身的下表面固定连接，且第二电机13的输出轴与钻头14的一端固定连接，滑块12可以固定第二电机13使其只能做横向移动，方便电动推杆15推动第二电机13移动，且第二电机13机身的右侧面固定连接有电动推杆15，且电动推杆15的右侧面固定连接有固定块16，且固定块16的下表面固定连接在支撑板10的上表面，固定块16可以对电动推杆15起支撑作用，在电动推杆15工作时使其右端无法移动，从而向左对第二电机13施加推力，壳体1的右侧面固定连接有连接杆17，且连接杆17的另一端固定连接有把手18，壳体1的底部四角处均设置有滑轮21，且滑轮21为万向轮，把手18和滑轮21的设置可以方便工人对壳体1的移动和支撑，省时省力。
工作原理：当建筑工人们需要对高出的墙面进行打孔时，首先使用把手18把打孔机推到相应的位置，然后工人们握住把手18，稳定住壳体1，再通过控制面板19控制第一电机2的输出轴正转，第一电机2的输出轴旋转带动大齿轮3旋转，大齿轮3带动小齿轮4旋转，小齿轮4带动转轴5旋转，转轴5带动螺纹柱7旋转，螺纹柱7旋转推动螺纹筒8上升，螺纹筒8上升推动支撑板10上升，当支撑板10上升到指定高度时，工人们通过控制面板19控制第一电机2停止旋转，然后通过控制面板19控制第二电机13旋转，第二电机13的输出轴带动钻头14旋转，然后工人们再控制电动推杆15推动第二电机13的机身，使旋转的钻头14钻入墙体，开始打孔，当打孔结束后，工人们通过控制面板19控制第二电机13使钻头14停止旋转，然后控制电动推杆15把钻头14收缩到初始位置，再通过控制面板19控制第一电机2的输出轴反转，使支撑板10下降，支撑板10下降到初始高度，然后工人们通过控制面板19关闭电源，结束操作。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
