技术领域
本实用新型涉及计算机技术领域，具体为一种减震计算机机箱托架。
背景技术
计算机是人们日常生活中的一个必要设备，其被广泛地应用于家庭、办公、科研和教学等领域。计算机主要有台式机、笔记本、一体机这三种形式，其中，台式机由显示器和主机箱构成，且在教学、办公、科研等场合，台式机应用较多。现有的计算机的机箱一般直接放置在地面上，防震性能较差，容易受到地面的振动，导致板卡接口的松动，影响计算机的稳定性，严重者致主机箱内的各电子元件的损坏，从而造成数据丢失，给用户造成非常大的不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种减震计算机机箱托架，解决了计算机防震性能差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种减震计算机机箱托架，包括底板，所述底板的侧壁与固定柱靠近底板的一侧固定连接，所述底板和固定柱之间穿插设置有固定杆，所述固定杆的底部与底板的顶部固定连接，固定杆的顶部贯穿顶板的底部且延伸至顶板的顶部与固定柱固定连接。
所述顶板的顶部固定安装有卡板，所述卡板贯穿有螺纹杆，螺纹杆与卡板螺纹连接，所述螺纹杆远离顶板的一端固定安装有把手，所述螺纹杆靠近顶板的一端与轴承靠近螺纹杆的一侧内圈固定连接，所述轴承远离螺纹杆的一侧外圈与橡胶板固定连接。
所述顶板的底部固定安装有压杆，压杆的底部贯穿顶筒的顶部且延伸至顶筒的内部与上活塞的顶部固定连接，所述顶筒的底部连通有平筒，平筒的底部连通有底筒，所述底筒的底部贯通有传力杆，所述传力杆的顶部贯穿底筒的底部且延伸至底筒的内部与下活塞的底部固定连接，所述传力杆的顶部与弹簧装置的顶部固定连接，弹簧装置的底部与底板的顶部固定连接。
所述弹簧装置包括伸杆和套筒，所述伸杆贯穿套筒的顶部且延伸至套筒的内部与限位板的一侧固定连接，所述限位板远离伸杆的一侧与减震弹簧的一端固定连接，减震弹簧远离伸杆的一端与套筒远离伸杆的一侧固定连接。
优选的，所述固定柱的数量为四个，数量为四个的固定柱均两两相对分布在底板的两侧。
优选的，所述螺纹杆贯穿卡板的通孔内壁设置有与螺纹杆的外螺纹相适配的内螺纹。
优选的，所述底筒的数量为三个，且数量为三个的底筒均分布在平筒的底部。
优选的，所述卡板、螺纹杆、把手、轴承和橡胶板的数量为四个，且数量为四个的卡板、螺纹杆、把手、轴承和橡胶板均两两相对分布在顶板顶部的两侧。
优选的，所述平筒的两侧均固定安装有固定块，固定块的底部与底板的顶部固定连接。
(三)有益效果
本实用新型提供了一种减震计算机机箱托架。具备的有益效果如下：通过设置螺纹杆，使机箱固定在顶板的顶部方便快捷，牢靠稳固，通过设置橡胶板，使机箱螺纹杆固定机箱时不会对机箱的产生磨损，使机箱更加的稳定安全，通过设置顶筒、平筒和底筒，使顶板受到的机箱振动传至下方三个弹簧装置上，三个弹簧装置使托架的减震效果更好，通过设置减震弹簧，缓冲了振动，使机箱的运行更加的稳定，通过设置固定柱和固定杆，使托架的减震效果更加的稳定。
附图说明

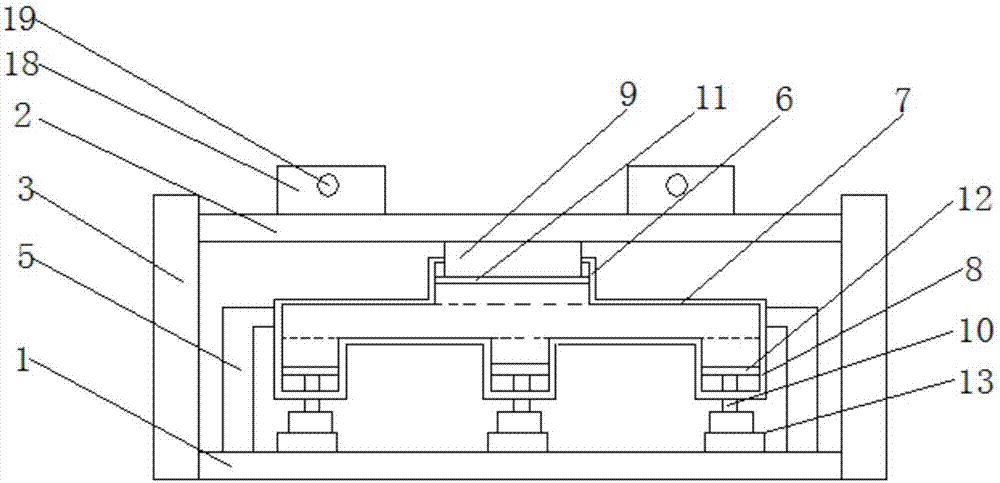

图1为本实用新型结构正视图；
图2为本实用新型结构侧视图；
图3为本实用新型结构俯视图；
图4为本实用新型弹簧装置示意图。
图中：1底板、2顶板、3固定柱、4固定杆、5固定块、6顶筒、7平筒、8底筒、9压杆、10传力杆、11上活塞、12下活塞、13弹簧装置、14伸杆、15套筒、16限位板、17减震弹簧、18卡板、19把手、20螺纹杆、21轴承、22橡胶板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种减震计算机机箱托架，如图1-4所示，包括底板1，底板1的侧壁与固定柱3靠近底板1的一侧固定连接，固定柱3的数量为四个，数量为四个的固定柱3均两两相对分布在底板1的两侧，底板1和固定柱3之间穿插设置有固定杆4，固定杆4使顶板2只能在垂直方向运动，使托架的减震更加的稳定，固定杆4的底部与底板1的顶部固定连接，固定杆4的顶部贯穿顶板2的底部且延伸至顶板2的顶部与固定柱3固定连接，固定柱3为倒置的L形，固定杆4与固定柱3顶端的底侧固定连接。
顶板2的顶部固定安装有卡板18，卡板18贯穿有螺纹杆20，螺纹杆20贯穿卡板18的通孔内壁设置有与螺纹杆20的外螺纹相适配的内螺纹，螺纹杆20与卡板18螺纹连接，螺纹杆20远离顶板的一端固定安装有把手19，螺纹杆20靠近顶板2的一端与轴承21靠近螺纹杆20的一侧内圈固定连接，转动把手19可将螺纹杆20连接的橡胶板22远离或靠近卡板18运动，轴承21远离螺纹杆20的一侧外圈与橡胶板22固定连接，轴承21的设置使螺纹杆20转动时，橡胶板22不会随着螺纹杆20的转动而转动，卡板18、螺纹杆20、把手19、轴承21和橡胶板22的数量为四个，橡胶板22防止了螺纹杆与机箱的直接接触损坏机箱表面，且数量为四个的卡板18、螺纹杆20、把手19、轴承21和橡胶板22均两两相对分布在顶板2顶部的两侧，设置四个卡板18、螺纹杆20、把手19、轴承21和橡胶板22固定机箱更加的稳定。
顶板2的底部固定安装有压杆9，压杆9的底部贯穿顶筒6的顶部且延伸至顶筒6的内部与上活塞11的顶部固定连接，顶筒6的底部连通有平筒7，平筒8的两侧均固定安装有固定块5，固定块5的底部与底板1的顶部固定连接，平筒7的底部连通有底筒8，顶筒6和平筒7、平筒7和底筒8之间的侧壁均密封连接，顶筒6、平筒7和底筒8之间密封有液压油，底筒8的数量为三个，且数量为三个的底筒8均分布在平筒7的底部，三个的底筒8下方设置的弹簧装置13分担了压杆9传下的力，更加具有减震效果，底筒8的底部贯通有传力杆10，传力杆10的顶部贯穿底筒8的底部且延伸至底筒8的内部与下活塞12的底部固定连接，传力杆10的顶部与弹簧装置13的顶部固定连接，弹簧装置13的底部与底板1的顶部固定连接，弹簧装置13的弹性消除了上方传下的振动。
弹簧装置13包括伸杆14和套筒15，伸杆14贯穿套筒15的顶部且延伸至套筒15的内部与限位板16的一侧固定连接，限位板16远离伸杆14的一侧与减震弹簧17的一端固定连接，减震弹簧17的弹性消除了机箱传下的振动，减震弹簧17远离伸杆14的一端与套筒15远离伸杆14的一侧固定连接。
工作原理：将计算机机箱置于顶板2的顶部，转动把手19，螺纹杆20转动，使橡胶板22向着顶板2中线方向运动，固定夹紧机箱，将机箱稳定的固定在顶板2上，当机箱运行工作时，机箱的振动通过顶板2传至压杆9，压杆9通过顶筒6、平筒7和顶筒8内密封的液压油传递至传力杆10上，传力杆10下方连接的弹簧装置13中装设的减震弹簧17具有弹性性能，减缓了机箱传下来的振动，达到减震的效果。
综上所述，该减震计算机机箱托架，通过设置螺纹杆20，使机箱固定在顶板2的顶部方便快捷，牢靠稳固，通过设置橡胶板22，使机箱螺纹杆20固定机箱时不会对机箱的产生磨损，使机箱更加的稳定安全，通过设置顶筒6、平筒7和底筒8，使顶板2受到的机箱振动传至下方三个弹簧装置13上，三个弹簧装置13使托架的减震效果更好，通过设置减震弹簧17，缓冲了振动，使机箱的运行更加的稳定，通过设置固定柱3和固定杆4，使托架的减震效果更加的稳定。
