技术领域
本实用新型涉及烤漆炉技术领域，具体为一种烘干均匀的面漆烤漆炉。
背景技术
工艺美术品也称工艺品，是以美术技巧制成的各种与实用相结合并有欣赏价值的物品。中国工艺美术品类繁多，分十几大类，数百小类，品种数以万计，花色不胜枚举。在工艺美术品的制作过程中，需要对其上的喷漆进行烘烤，从而需要用到烤漆炉。
现有的烤漆炉在使用时，一般是直接将工艺美术品放置在烤漆炉中，虽然能够完成烘烤，但由于工艺美术品不能够在烤漆炉内改变烘烤位置，为此会使其表面烘烤不均匀，并且会延长烘烤时间。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种烘干均匀的面漆烤漆炉，解决了烤漆炉烘烤不均匀的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种烘干均匀的面漆烤漆炉，包括烤漆炉，所述烤漆炉顶部开设的通口内设置有活动门，所述烤漆炉的一侧通过载板固定连接有电机，所述电机的输出端套接有主动齿轮，所述主动齿轮与其上方的从动齿轮啮合，所述从动齿轮一侧的轴心处与转杆的一端固定连接，所述转杆的另一端贯穿烤漆炉且与其内部的第一限位套的一侧固定连接，所述烤漆炉内壁的右侧与第二限位套的一侧活动连接，所述第一限位套和第二限位套内均套接有活塞，且两个活塞相背的一侧均通过伸缩杆分别与第一限位套和第二限位套的内壁活动连接，所述伸缩杆上套接有挤压弹簧，所述活塞与伸缩杆相背的一侧与支杆的一端固定连接，且两个支杆的另一端分别贯穿第一限位套和第二限位套且分别与两个弧形夹板的外侧壁固定连接，两个所述弧形夹板相对的两侧搭接，所述弧形夹板的内侧壁与限位杆的一端固定连接，且两个限位杆相对的一端搭接。
优选的，所述烤漆炉内壁的底部且位于两个弧形夹板之间的正下方与支板的底部固定连接，且支板的顶部与隔板的底部固定连接。
优选的，所述转杆的一端位于第一限位套一侧的轴心处，且第一限位套与第二限位套位于同一水平线上。
优选的，所述支杆的一端位于活塞一侧的轴心处，且支杆的另一端位于弧形夹板外侧壁的中部。
优选的，所述第一限位套与第二限位套的直径相等，且第一限位套与第二限位套的长度相等。
优选的，所述限位杆的一端位于弧形夹板内侧壁的中部，且两个弧形夹板对接的形状为圆形。
(三)有益效果
本实用新型提供了一种烘干均匀的面漆烤漆炉。具备以下有益效果：
(1)、本实用新型通过对弧形夹板的改进，当背向拨动两个弧形夹板时，方便将工艺美术品放置在两个弧形夹板之间，松开弧形夹板之后，在挤压弹簧回弹力的作用下，能够使活塞通过支杆推动两个弧形夹板再次搭接在一起，从而将美术工艺品夹紧，然后电机能够通过转杆带动两个弧形夹板之间的工艺美术品转动。
(2)、本实用新型通过对弧形夹板的改进，并且在其内侧壁上设置限位杆，能够增加两个弧形夹板和限位杆对美术工艺品的夹紧力度，并且第一限位套和第二限位套位于同一水平线上，能够将工艺美术品稳定夹紧。
附图说明

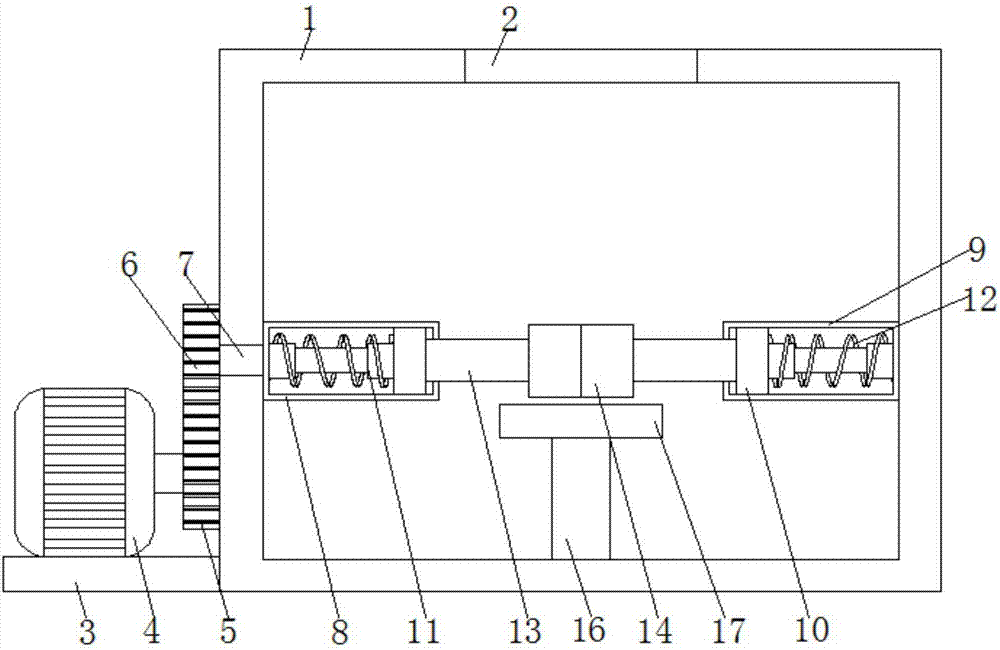

图1为本实用新型结构；
图2为本实用新型结构。
图中：1烤漆炉、2活动门、3载板、4电机、5主动齿轮、6从动齿轮、7转杆、8第一限位套、9第二限位套、10活塞、11伸缩杆、12挤压弹簧、13支杆、14弧形夹板、15限位杆、16支板、17隔板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-2所示，本实用新型提供一种技术方案：一种烘干均匀的面漆烤漆炉，包括烤漆炉1，烤漆炉1顶部开设的通口内设置有活动门2，烤漆炉1的一侧通过载板3固定连接有电机4，电机4的输出端套接有主动齿轮5，主动齿轮5与其上方的从动齿轮6啮合，从动齿轮6一侧的轴心处与转杆7的一端固定连接，转杆7的另一端贯穿烤漆炉1且与其内部的第一限位套8的一侧固定连接，烤漆炉1内壁的右侧与第二限位套9的一侧活动连接，转杆7的一端位于第一限位套8一侧的轴心处，且第一限位套8与第二限位套9位于同一水平线上，第一限位套8与第二限位套9的直径相等，且第一限位套8与第二限位套9的长度相等，第一限位套8和第二限位套9内均套接有活塞10，且两个活塞10相背的一侧均通过伸缩杆11分别与第一限位套8和第二限位套9的内壁活动连接，伸缩杆11上套接有挤压弹簧12，活塞10与伸缩杆11相背的一侧与支杆13的一端固定连接，且两个支杆13的另一端分别贯穿第一限位套8和第二限位套9且分别与两个弧形夹板14的外侧壁固定连接，支杆13的一端位于活塞10一侧的轴心处，且支杆13的另一端位于弧形夹板14外侧壁的中部，两个弧形夹板14相对的两侧搭接，通过将第一限位套8和第二限位套9的直径设置相等，并且两者的长度相等，能够使两个活塞10稳定在第一限位套8和第二限位套9内滑动，支杆13的两端分别位于活塞10与弧形夹板14相对一侧的中部，能够使活塞10稳定通过支杆13支撑弧形夹板14，从而能够将美术工艺品夹紧，弧形夹板14的内侧壁与限位杆15的一端固定连接，且两个限位杆15相对的一端搭接，限位杆15的一端位于弧形夹板14内侧壁的中部，且两个弧形夹板14对接的形状为圆形，通过将限位杆15的一端设置在弧形夹板14内侧壁的中部，并且两个限位杆15相对的一端搭接，能够增加美术工艺品的稳定性，通过对弧形夹板14的改进，当背向拨动两个弧形夹板14时，方便将工艺美术品放置在两个弧形夹板14之间，松开弧形夹板14之后，在挤压弹簧12回弹力的作用下，能够使活塞10通过支杆13推动两个弧形夹板14再次搭接在一起，从而将美术工艺品夹紧，然后电机4能够通过转杆7带动两个弧形夹板14之间的工艺美术品转动，通过对弧形夹板14的改进，并且在其内侧壁上设置限位杆15，能够增加两个弧形夹板14和限位杆15对美术工艺品的夹紧力度，并且第一限位套8和第二限位套9位于同一水平线上，能够将工艺美术品稳定夹紧，烤漆炉1内壁的底部且位于两个弧形夹板14之间的正下方与支板16的底部固定连接，且支板16的顶部与隔板17的底部固定连接，通过设置了支板16，并且支板16的顶部固定连接有隔板17，隔板17位于两个弧形夹板14之间开口的正下方，能够使隔板17起到承载的作用，防止美术工艺品掉落至烤漆炉1内壁的底部。
工作原理：首先打开活动门2，然后将美术工艺品放置在两个弧形夹板14之间，之后松开弧形夹板14，在挤压弹簧12回弹力的作用下，能够使两个弧形夹板14相对移动并将工艺美术品卡紧，然后启动电机4，通过主动齿轮5和从动齿轮6能够带动转杆7转动，从而能够使第一限位套8和第二限位套9带动两个弧形夹板14之间的工艺美术品转动。
综上可得，该烘干均匀的面漆烤漆炉，当背向拨动两个弧形夹板14时，方便将工艺美术品放置在两个弧形夹板14之间，松开弧形夹板14之后，在挤压弹簧12回弹力的作用下，能够使活塞10通过支杆13推动两个弧形夹板14再次搭接在一起，从而将美术工艺品夹紧，然后电机4能够通过转杆7带动两个弧形夹板14之间的工艺美术品转动，并且在其内侧壁上设置限位杆15，能够增加两个弧形夹板14和限位杆15对美术工艺品的夹紧力度，第一限位套8和第二限位套9位于同一水平线上，能够将工艺美术品稳定夹紧。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
