技术领域
本实用新型涉及机械应用领域，尤其涉及一种灭烟器。
背景技术
中国是世界上吸烟人口最多的国家。吸烟不仅有害健康，浪费钱财。还常常带来一些其他的隐患，如卫生问题、引发火灾等，让烟头安全的进入垃圾桶是一种可以减小这些隐患的方法。因此，我们可以设计一个对烟头进行“灭火”的装置来克服这个问题。
实用新型内容
为解决上述问题，本实用新型采用了以下技术方案:
一种灭烟器，包括“8”型灭烟室，所述的“8”型灭烟室的上端一侧螺旋套接一个柱形的截烟头，所述的截烟头的中间设有一个截烟孔，所述的截烟头的端部设有一个“T”型按钮，所述的“T”型按钮底部通过金属片连接一个切刀，所述的“T”型按钮与切刀之间设有弹簧；所述的“8”型灭烟室的上端另一侧套接一个柱形的灭烟盒，所述的灭烟盒的外部设有一个限位板，所述的灭烟盒的底部侧边设有一个圆孔，所述的“8”型灭烟室内设有一个套接灭烟盒的柱形的圆筒，所述的圆筒的壁上设有一个与圆孔对应的孔道。
使用时，将烟头塞入截烟孔，按下“T”型按钮，通过切刀切断点燃的烟头。然后，旋转截烟头，使得装置处于密闭状态。此后，通过旋转灭烟盒使得里面的液体流出，灭去截下烟头带的火星。
进一步的，所述的“8”型灭烟室上端中间设有一个挂环，便于装置的携带或者安置。
进一步的，所述的“8”型灭烟室内填充少量硫酸铝，所述的灭烟盒内装有氢氧化钠，使得圆孔与孔道重叠时，灭烟盒里面的液体流出与8”型灭烟室内的硫酸铝反应产生泡沫，灭去火星。
本实用新型小巧便携，制造成本较低，能有效的预防乱丢烟头引发的火灾，可随身户外携带或安装于车辆内。
附图说明

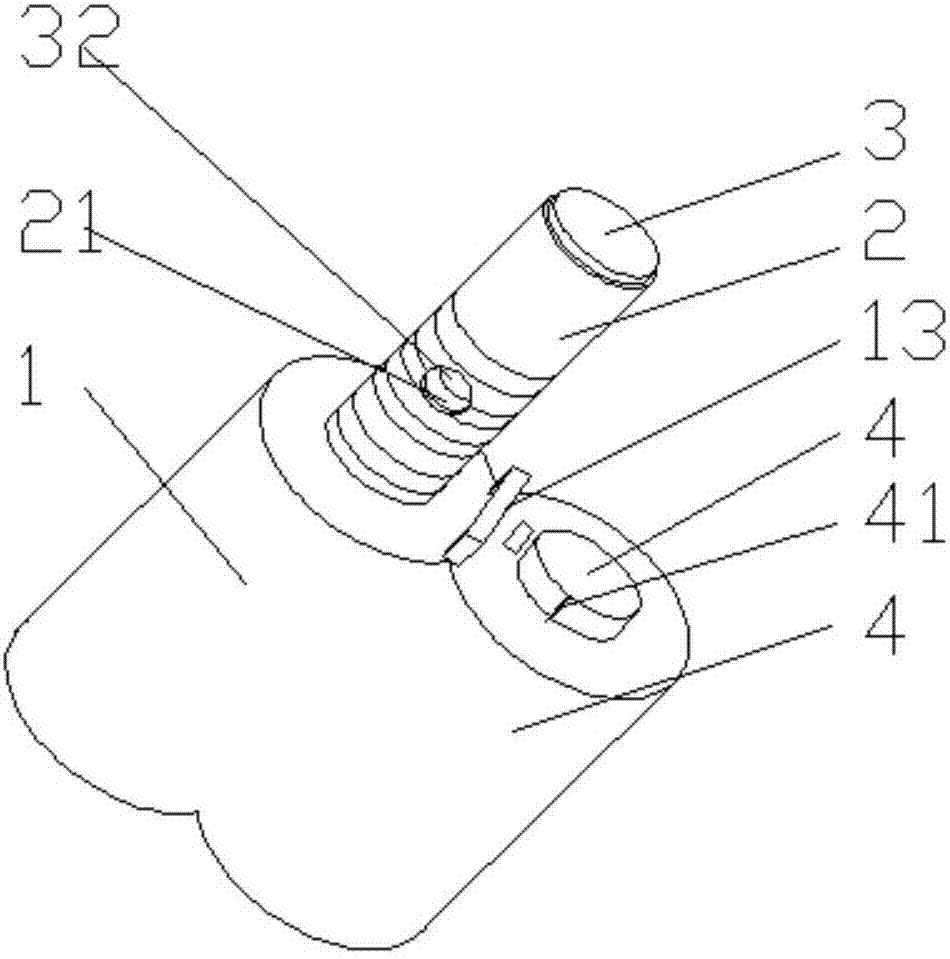

图1为本实用新型的整体结构示意图；
图2为本实用新型侧面剖视图。
图中：
1、“8”型灭烟室；11、圆筒；12、孔道；13、挂环；2、截烟头；21、截烟孔；3、“T”型按钮；31、金属片；32、切刀；33、弹簧；4、灭烟盒；41、限位板；42、圆孔。
具体实施方式
为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。
如图1所示，一种灭烟器，包括“8”型灭烟室1，所述的“8”型灭烟室1的上端一侧螺旋套接一个柱形的截烟头2，所述的截烟头2的中间设有一个截烟孔21，所述的截烟头2的端部设有一个“T”型按钮3，所述的“T”型按钮3底部通过金属片31连接一个切刀32，所述的“T”型按钮3与切刀32之间设有弹簧33；所述的“8”型灭烟室1的上端另一侧套接一个柱形的灭烟盒4，所述的灭烟盒4的外部设有一个限位板41，所述的灭烟盒4的底部侧边设有一个圆孔42，所述的“8”型灭烟室1内设有一个套接灭烟盒4的柱形的圆筒11，所述的圆筒11的壁上设有一个与圆孔42对应的孔道12。
使用时，将烟头塞入截烟孔21，按下“T”型按钮3，通过切刀32切断点燃的烟头。然后，旋转截烟头2，使得装置处于密闭状态。此后，通过旋转灭烟盒4使得里面的液体流出，灭去截下烟头带的火星。
进一步的，所述的“8”型灭烟室1上端中间设有一个挂环13，便于装置的携带或者安置。
进一步的，所述的“8”型灭烟室1内填充少量硫酸铝，所述的灭烟盒4内装有氢氧化钠，使得圆孔42与孔道12重叠时，灭烟盒4里面的液体流出，与8”型灭烟室1内的硫酸铝反应产生泡沫，灭去火星。
以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
