技术领域
本实用新型涉及喷涂技术领域，具体为一种用于树干石灰水喷涂装置。
背景技术
为了保护树木过冬，林业管理员、环卫工人在冬天来临之前会给树干根部至约一米高处刷上一层石灰水。刷石灰水可有效地阻止害虫利用翘裂的树皮产卵和化蛹，并杀死寄附在树皮上的害虫和病菌，同时兼有防冻和防日灼的作用。
目前主流的刷石灰水方式还是靠人力，养护数目的时候需要大量的工人来工作，靠人力不仅效率低、劳动强度大，而且增大了政府的财政压力，人工刷石灰水涂刷不均匀，不能够很好的达到防虫的效果，会有很多原料全部落在地面上，不仅浪费了资源，而且还污染了环境。
实用新型内容
本实用新型的目的在于提供一种用于树干石灰水喷涂装置，具备操作简单、涂刷均匀和机械操作的优点，解决了人工涂刷效率低、涂刷不均匀和污染环境的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于树干石灰水喷涂装置，包括底座，所述底座的顶部连接有储料箱，所述储料箱顶部的中部连接有电动机，所述电动机的底部连接有搅拌轴，所述搅拌轴外侧的底部等距离连接有搅拌叶片，所述底座顶部的左侧连接有把手，所述储料箱顶部的右侧连接有自吸泵，所述自吸泵的底部连接有吸水管，所述储料箱顶部的左侧连接有合页，所述合页的左侧连接有箱盖，所述自吸泵的右侧连接有软管，所述软管远离自吸泵的一端连接有连接管，所述连接管的右侧连接有第一喷管，所述第一喷管的内腔贯穿连接有第二喷管，所述第一喷管与第二喷管的内侧均等距离开设有喷孔，所述第二喷管的正面连接有卡块。
优选的，所述底座底部的两侧均连接有连接杆，所述连接杆的底部连接有滚轮。
优选的，所述箱盖的顶部连接有拉环。
优选的，所述连接管外侧的左侧开设有指槽。
优选的，所述软管的长度大于储料箱的高度。
优选的，所述第二喷管的直径小于第一喷管的直径。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过电动机和搅拌轴的配合使用，电动机带动搅拌轴转动，使得搅拌轴搅拌石灰水，从而达到涂刷过程中石灰不会沉淀的目的，通过自吸泵、吸水管和软管的配合使用，自吸泵通过吸水管将石灰水吸出，使得石灰水从细软管流出，从而达到输送石灰水的目的，通过第一喷管、第二喷管和喷孔的配合使用，使得流进喷管内的石灰水加压从喷孔喷出，从而达到涂刷树干的目的，解决了人工涂刷不均匀，浪费原料以及污染环境的问题。
附图说明

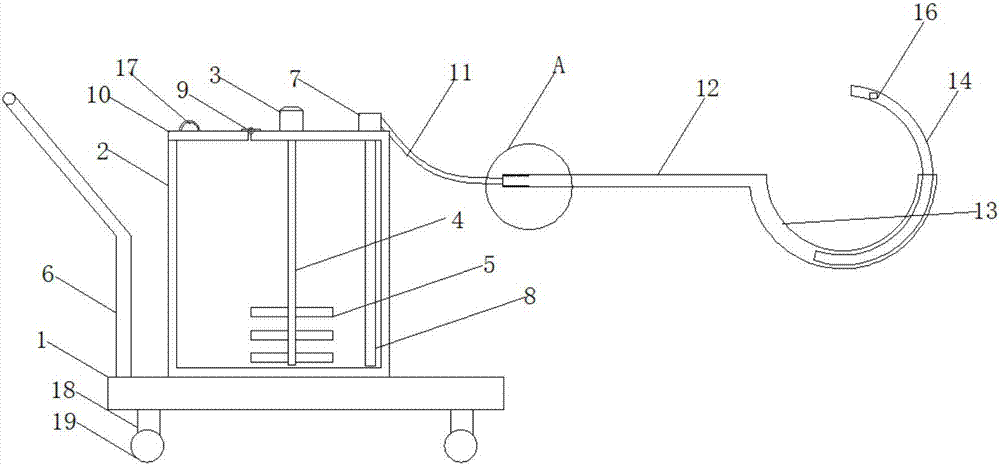

图1为本实用新型结构示意图；
图2为图1中A处的放大图；
图3为本实用新型第一喷管的俯视图。
图中：1底座、2储料箱、3电动机、4搅拌轴、5搅拌叶片、6把手、7自吸泵、8吸水管、9合页、10箱盖、11软管、12连接管、13第一喷管、14第二喷管、15喷孔、16卡块、17拉环、18连接杆、19滚轮、20指槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种用于树干石灰水喷涂装置，包括底座1，底座1底部的两侧均连接有连接杆18，连接杆18的底部连接有滚轮19，滚轮19的使用，方便了施工人员移动装置，底座1的顶部连接有储料箱2，储料箱2顶部的中部连接有电动机3，电动机3的底部连接有搅拌轴4，搅拌轴4外侧的底部等距离连接有搅拌叶片5，通过电动机3、搅拌轴4和搅拌叶片5的配合使用，电动机3带动搅拌轴4转动，使得搅拌叶片5搅拌石灰水，从而达到涂刷过程中石灰不会沉淀的目的，底座1顶部的左侧连接有把手6，储料箱2顶部的右侧连接有自吸泵7，自吸泵7的底部连接有吸水管8，储料箱2顶部的左侧连接有合页9，合页9的左侧连接有箱盖10，通过合页9的设置，可以方便打开设备，添加石灰水，同时也便于清洗设备，箱盖10的顶部连接有拉环17，自吸泵7的右侧连接有软管11，软管11的长度大于储料箱2的高度，软管11远离自吸泵7的一端连接有连接管12，通过自吸泵7、吸水管8和软管11的配合使用，自吸泵7通过吸水管8将石灰水吸出，使得石灰水从细软管11流出，从而达到输送石灰水的目的，连接管12外侧的左侧开设有指槽20，连接管12的右侧连接有第一喷管13，第一喷管13的内腔贯穿连接有第二喷管14，第一喷管13和第二喷管14的直径小于连接管12的直径，这样经过连接管12的石灰水加压流进喷管内，通过第一喷管13、第二喷管14和喷孔15的配合使用，使得流进喷管内的石灰水加压从喷孔15喷出，从而达到涂刷树干的目的，解决了人工涂刷不均匀，浪费原料以及污染环境的问题，第二喷管14的直径小于第一喷管13的直径，第一喷管13与第二喷管14的内侧均等距离开设有喷孔15，第二喷管14的正面连接有卡块16。
使用时，启动电动机3，电动机3带动搅拌轴4转动，使得搅拌轴4带动搅拌叶片5转动，搅拌石灰水，使得涂刷过程中石灰不会沉淀，启动自吸泵7，自吸泵7通过吸水管8将石灰水吸出，石灰水经过细软管11流出，输送石灰水，石灰水流经第一喷管13和第二喷管14，连接管12的内径大于第一喷管13和第二喷管14，使得石灰水加压从喷孔15喷出，从而达到涂刷树干的目的，解决了人工涂刷不均匀，浪费原料以及污染环境的问题。
综上所述，该树干石灰喷涂装置，通过电动机3和搅拌轴4的配合使用，电动机3带动搅拌轴4转动，使得搅拌轴4搅拌石灰水，从而达到涂刷过程中石灰不会沉淀的目的，通过自吸泵7、吸水管8和软管11的配合使用，自吸泵7通过吸水管8将石灰水吸出，使得石灰水从细软管11流出，从而达到输送石灰水的目的，通过第一喷管13、第二喷管14和喷孔15的配合使用，使得流进喷管内的石灰水加压从喷孔15喷出，从而达到涂刷树干的目的，解决了人工涂刷不均匀，浪费原料以及污染环境的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
