技术领域
本实用新型是一种隧道施工吸附搬运装置，属于搬运装置技术领域。
背景技术
吊机是起重机的通俗称呼，在船舶、设备、机械、模具等一系列重工产品有广泛的应用。
现有技术公开了申请号为：CN201620129405.X的一种隧道施工吸附搬运装置，包括移动底座以及设置在该移动底座上的主力臂，主力臂远离移动底座的端部铰接设置有从力臂，从力臂远离所述主力臂的端部设置有竖直的提升杆，提升杆的底端设置有吊装工件，该吊装工件包括吊框以及该吊框底部可相对于吊框翻转的工作框，工作框的底面四角位置分别设置有一真空吸盘，吊框顶端与提升杆固定连接，且吊框上部固定设置有一号翻转气缸，一号翻转气缸的活塞杆与工作框的一端铰接，但是该现有技术在使用的时候，其设备，往往采用单纯的吸附搬运，易使设备受到撞击的时候，使其货物脱落造成危险。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种隧道施工吸附搬运装置，以解决的现有技术在使用的时候，其设备，往往采用单纯的吸附搬运，易使设备受到撞击的时候，使其货物脱落造成危险的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种隧道施工吸附搬运装置，其结构包括连接杆、连接块、转动轴、支撑杆、固定阀块、伸缩器、斜杆、底座、液压支撑杆、真空吸附器、气泵，所述伸缩器嵌入安装在底座上并且相焊接，所述斜杆设于伸缩器上，所述液压支撑杆嵌入安装在固定阀块上并且相焊接，所述气泵嵌入安装在连接杆上并且相焊接，所述真空吸附器包括抽气泵、连接头、输气管、外壳、吸盘、夹具、固定铁块、弹簧、活塞块、输气泵、控制板，所述抽气泵嵌入安装在外壳上并且相焊接，所述连接头与外壳为一体化结构，所述输气管设于外壳内，所述吸盘与输气管为一体化结构，所述夹具嵌入安装在外壳上并且间隙配合，所述弹簧设于外壳内，所述所述固定铁块嵌入安装在夹具上并且相焊接，所述活塞块设于外壳内，所述输气泵嵌入安装在外壳上并且相焊接，所述控制板与输气泵电连接，所述外壳位于连接杆的下方。
进一步地，所述连接杆嵌入安装在连接块上并且间隙配合，所述转动轴设于连接块上。
进一步地，所述支撑杆嵌入安装在伸缩器上并且间隙配合，所述固定阀块设于支撑杆上。
进一步地，所述真空吸附器位于连接杆的下方。
进一步地，所述固定铁块是长10cm，高1.5cm，宽2cm的长方。
进一步地，所述真空吸附器能够在吸附的时候，同时进行夹紧。
进一步地，所述固定阀块是由201型号不锈钢制成的，具有防生锈的效果。
有益效果
本实用新型一种隧道施工吸附搬运装置，通过其气泵抽取真空吸附器内的气体，由其外壳上的抽气泵辅助吸气，同时其控制板会控制其输气泵输气来到活塞块的下方，对其进行推动，使其夹具向中间移动，再由吸盘对物体进行吸附的同时，使夹具对物体进行辅助夹紧，通过改好设备的结构，使其在使用的时候，能够在对物体进行吸附的同时，通过夹具对其进行辅助夹紧，防止其受撞击掉落。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

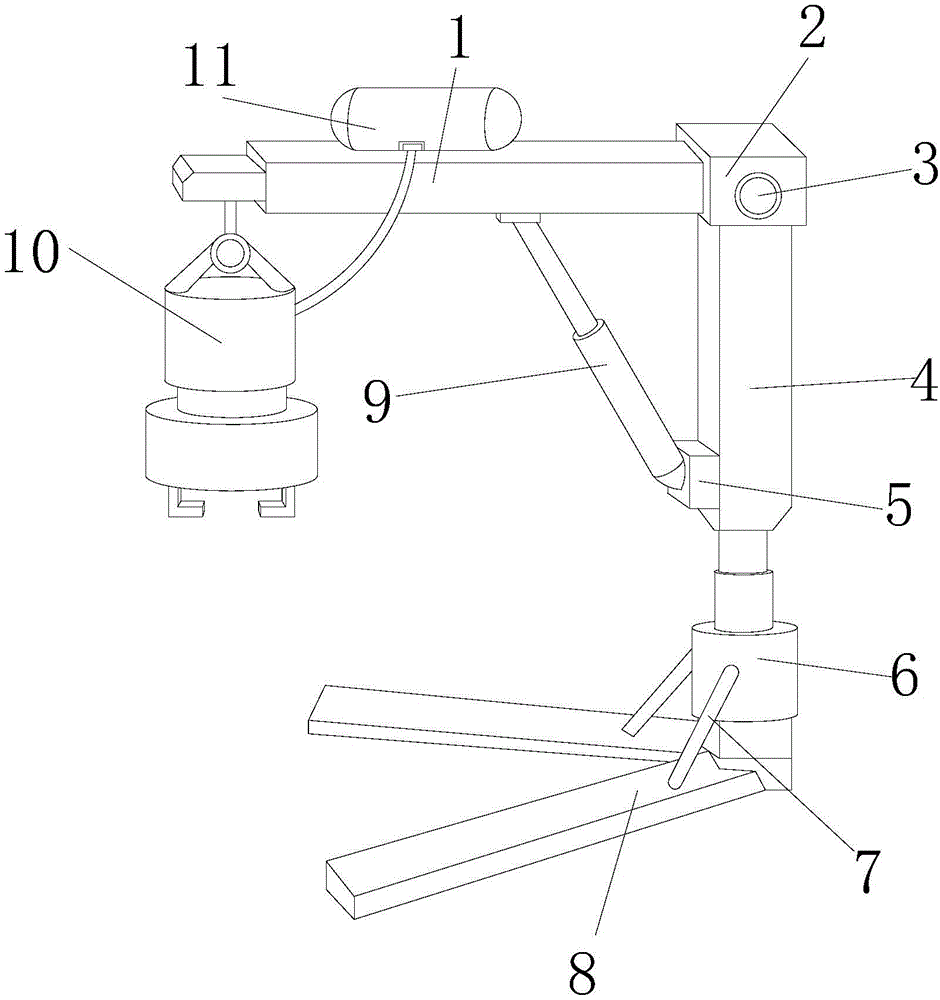

图1为本实用新型一种隧道施工吸附搬运装置的结构示意图；
图2为本实用新型一种真空吸附器的剖面示意图。
图中：连接杆-1、连接块-2、转动轴-3、支撑杆-4、固定阀块-5、伸缩器-6、斜杆-7、底座-8、液压支撑杆-9、真空吸附器-10、气泵-11、抽气泵-1001、连接头-1002、输气管-1003、外壳-1004、吸盘-1005、夹具-1006、固定铁块-1007、弹簧-1008、活塞块-1009、输气泵-1010、控制板-1011。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1、图2，本实用新型提供一种隧道施工吸附搬运装置技术方案：其结构包括连接杆1、连接块2、转动轴3、支撑杆4、固定阀块5、伸缩器6、斜杆7、底座8、液压支撑杆9、真空吸附器10、气泵11，所述伸缩器6嵌入安装在底座8上并且相焊接，所述斜杆7设于伸缩器6上，所述液压支撑杆9嵌入安装在固定阀块5上并且相焊接，所述气泵11嵌入安装在连接杆1上并且相焊接，所述真空吸附器10包括抽气泵1001、连接头1002、输气管1003、外壳1004、吸盘1005、夹具1006、固定铁块1007、弹簧1008、活塞块1009、输气泵1010、控制板1011，所述抽气泵1001嵌入安装在外壳1004上并且相焊接，所述连接头1002与外壳1004为一体化结构，所述输气管1003设于外壳1004内，所述吸盘1005与输气管1003为一体化结构，所述夹具1006嵌入安装在外壳1004上并且间隙配合，所述弹簧1008设于外壳1004内，所述所述固定铁块1007嵌入安装在夹具1006上并且相焊接，所述活塞块1009设于外壳1004内，所述输气泵1010嵌入安装在外壳1004上并且相焊接，所述控制板1011与输气泵1010电连接，所述外壳1004位于连接杆1的下方，所述连接杆1嵌入安装在连接块2上并且间隙配合，所述转动轴3设于连接块2上，所述支撑杆4嵌入安装在伸缩器6上并且间隙配合，所述固定阀块5设于支撑杆4上，所述真空吸附器10位于连接杆1的下方，所述固定铁块1007是长10cm，高1.5cm，宽2cm的长方，所述真空吸附器10能够在吸附的时候，同时进行夹紧，所述固定阀块5是由201不锈钢制成的，具有防生锈的效果。
本专利所说的真空吸附器10的弹簧是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，亦作“弹簧”，所述气泵11从一个封闭空间排除空气或从封闭空间添加空气的一种装置。
在对设备进行使用的时候，通过操作其真空吸附器10对物体进行吸附，通过其气泵11抽取真空吸附器10内的气体，由其外壳1004上的抽气泵1001辅助吸气，同时其控制板1011会控制其输气泵1010输气来到活塞块1009的下方，对其进行推动，使其夹具1006向中间移动，再由吸盘1005对物体进行吸附的同时，使夹具1006对物体进行辅助夹紧。
本实用新型解决现有技术在使用的时候，其设备，往往采用单纯的吸附搬运，易使设备受到撞击的时候，使其货物脱落造成危险的问题，本实用新型通过上述部件的互相组合，通过其气泵抽取真空吸附器内的气体，由其外壳上的抽气泵辅助吸气，同时其控制板会控制其输气泵输气来到活塞块的下方，对其进行推动，使其夹具向中间移动，再由吸盘对物体进行吸附的同时，使夹具对物体进行辅助夹紧，通过改好设备的结构，使其在使用的时候，能够在对物体进行吸附的同时，通过夹具对其进行辅助夹紧，防止其受撞击掉落。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
