技术领域
本实用新型涉及畜牧饲料混合技术领域，具体为一种可筛选精饲料的混合箱。
背景技术
饲料，是所有人饲养的动物的食物的总称，主要包括大豆、豆粕、玉米、鱼粉、氨基酸、杂粕、添加剂、乳清粉、油脂、肉骨粉、谷物、甜高粱等十余个品种的饲料原料。
饲料混合机是利用机械力和重力等，将两种或两种以上饲料均匀混合起来的机械设备，在混合的过程中，还可以增加物料接触表面积，以促进化学反应；还能够加速物理变化。
通常情况下，饲养员大多都是通过手动筛选，搅拌混合的方法将精饲料选出并加水混合，工作量大，步骤多，市场上大部分混合机也没有筛选饲料的功能，混合前需要先筛选，使得整个混合饲料的工作费时费力。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可筛选精饲料的混合箱，解决了筛选和混合饲料时分开进行费时费力的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种可筛选精饲料的混合箱，包括箱体，所述箱体内壁的上表面固定连接有两个弹簧，且两个弹簧的底端分别固定连接在筛选箱顶端的两侧，所述筛选箱的底部设置有筛网，所述筛选箱内壁的左右两侧均固定连接有斜块，所述箱体内壁相对的两侧均卡接有第一轴承，且两个第一轴承的内表面套接有同一根第一转轴，所述第一转轴外表面的两侧均卡接有传动板，所述第一转轴的一端穿过位于右侧的第一轴承并与设置在箱体右方的第一电机的输出轴固定连接，所述第一电机的下表面固定连接在第一固定板的上表面，所述第一固定板的左侧面固定连接在箱体的右侧面，所述箱体内壁相对的两侧均卡接有第二轴承，且两个第二轴承的内表面套接有同一根第二转轴，所述第二转轴的表面固定连接有螺旋叶片，所述第二转轴的一端穿过位于左侧的第二轴承并与设置在箱体左方的第二电机的输出轴固定连接，所述第二电机的下表面固定连接在第二固定板的上表面，所述第二固定板的右侧面固定连接在箱体的左侧面，所述箱体右侧面的底部开设有出料口，所述出料口的右侧设置有挡板，所述出料口的下方设置有倾斜板，所述箱体的上表面开设有进料口，所述进料口的上方设置有料斗。
优选的，所述箱体的下表面设置有四个车轮，且四个车轮分别位于箱体下表面的四角。
优选的，所述箱体的右侧面设置有控制器，所述控制器的输出端分别与第一电机和第二电机的输入端电连接。
优选的，所述箱体的左侧面卡接有固定套，所述固定套的内表面套接有水管，所述水管的上表面设置有阀门，所述水管位于第一转轴和第二转轴之间。
优选的，所述第一转轴位于第二转轴的上方。
优选的，所述传动板与筛选箱的下表面搭接。
(三)有益效果
本实用新型提供了一种可筛选精饲料的混合箱，具备以下有益效果：
(1)、该可筛选精饲料的混合箱，通过设置的螺旋叶片、第二电机、第二转轴和第二轴承，实现了将筛选出来的精饲料通过螺旋旋转输送到出料口，在倾斜板上输送出来，通过第二转轴上方设置的水管，对精选出的饲料加水混合，通过螺旋叶片的旋转，既完成了输送，又可使饲料与水混合，使筛选和混合工作在一台机器上就能完成，减少了饲养员的工作时间和工作量，提高了工作效率。
(2)、该可筛选精饲料的混合箱，通过设置的第一电机、第一转轴、第二轴承、传送板和筛选箱，对饲料进行筛选，使经过筛选的精饲料落到螺旋叶片处，完成了对饲料的筛选工作，且该实用新型结构紧凑，设计合理，实用性强。
附图说明

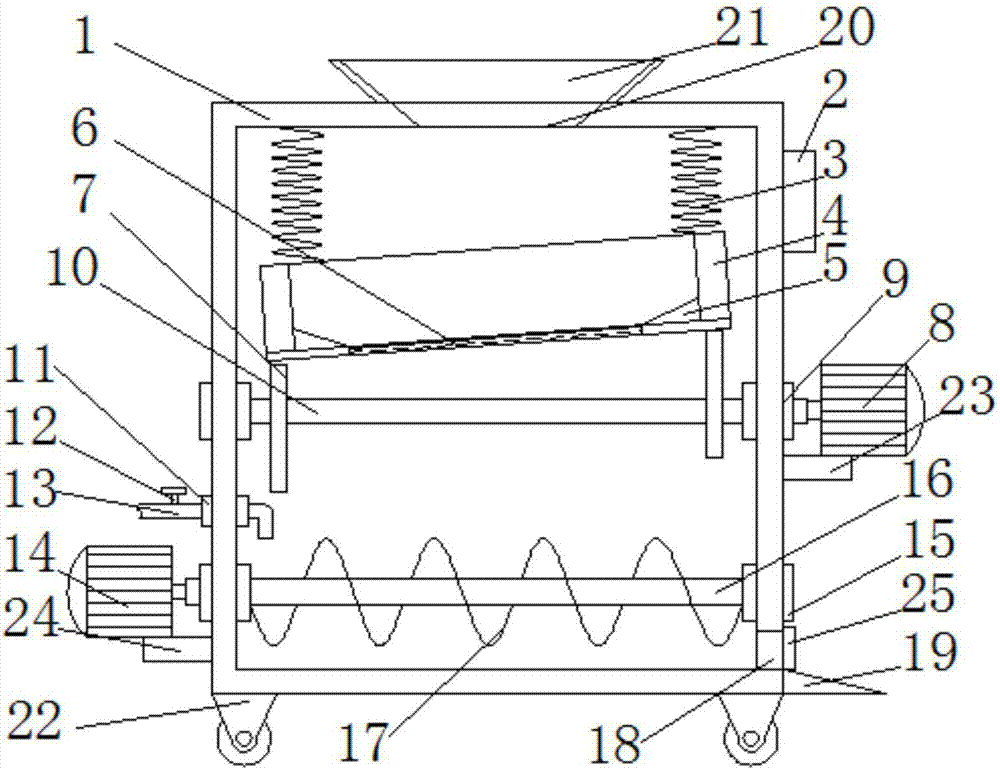

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型右视的结构示意图；
图3为本实用新型传动板左视的结构示意图。
图中：1箱体、2控制器、3弹簧、4筛选箱、5斜块、6筛网、7传动板、8第一电机、9第一轴承、10第一转轴、11固定套、12阀门、13水管、14第二电机、15第二轴承、16第二转轴、17螺旋叶片、18出料口、19倾斜板、20进料口、21料斗、22车轮、23第一固定板、24第二固定板、25挡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种可筛选精饲料的混合箱，包括箱体1，箱体1内壁的上表面固定连接有两个弹簧3，且两个弹簧3的底端分别固定连接在筛选箱4顶端的两侧，通过设置弹簧3，使得筛选箱4在颠簸晃动的同时能够保持稳定，筛选箱4的底部设置有筛网6，使饲料能够被筛选，筛选箱4内壁的左右两侧均固定连接有斜块5，使得饲料尽量能够移动到筛网6上，使得筛选工作更好地完成，箱体1内壁相对的两侧均卡接有第一轴承9，且两个第一轴承9的内表面套接有同一根第一转轴10，第一转轴10外表面的两侧均卡接有传动板7，传动板7的形状为椭圆形，传动板7与筛选箱4的下表面搭接，使得传动板7在随着第一转轴10转动的过程中，与筛选箱4的下表面接触，两个传动板7在转动的同时间歇性的顶动筛选箱4，在弹簧3的弹力作用下，使筛选箱4颠簸晃动，完成对饲料的筛选，第一转轴10的一端穿过位于右侧的第一轴承9并与设置在箱体1右方的第一电机8的输出轴固定连接，第一电机8的下表面固定连接在第一固定板23的上表面，第一固定板23的左侧面固定连接在箱体1的右侧面，使得第一电机8能够被固定在箱体1的表面，避免了工作时第一电机8发生移动，箱体1内壁相对的两侧均卡接有第二轴承15，且两个第二轴承15的内表面套接有同一根第二转轴16，第一转轴10位于第二转轴16的上方，第二转轴16的表面固定连接有螺旋叶片17，使得第二转轴16旋转时，使得螺旋叶片17旋转带动饲料输送到出料口18，第二转轴16的一端穿过位于左侧的第二轴承15并与设置在箱体1左方的第二电机14的输出轴固定连接，第二电机14的下表面固定连接在第二固定板24的上表面，第二固定板24的右侧面固定连接在箱体1的左侧面，使得第二电机14能够被固定住，箱体1右侧面的底部开设有出料口18，出料口18的右侧设置有挡板25，使饲料在混合完成前不会被输送出去，出料口18的下方设置有倾斜板19，由筛选箱4筛选过后的饲料在重力的作用下下落到箱体1内，掉落的饲料经由第二电机14带动的螺旋叶片17反向旋转进行混合，之后正向旋转将混合好的饲料输送到出料口18，打开挡板25，使从出料口18出来的饲料在倾斜板19上被取走，箱体1的上表面开设有进料口20，进料口20的上方设置有料斗21，可以将饲料经过料斗21倒入到筛选箱4中，将筛选箱4内未下落的饲料可以经进料口20取出，箱体1的下表面设置有四个车轮22，且四个车轮22分别位于箱体1下表面的四角，使得混合箱可以移动，箱体1的右侧面设置有控制器2，控制器2的输出端分别与第一电机8和第二电机14的输入端电连接，通过控制器2可以控制第一电机8和第二电机14工作，箱体1的左侧面卡接有固定套11，固定套11的内表面套接有水管13，水管13的上表面设置有阀门12，水管13位于第一转轴10和第二转轴16之间，通过水管13可以把水接入到混合箱内部。
使用时，在水管13的进水口接入水，打开阀门12使水流入到混合箱的内部，通过控制器2控制第一电机8和第二电机14工作，在料斗21处倒入饲料到筛选箱4中，第一电机8的输出轴带动第一转轴10转动，使第一转轴10两端的传动板7与筛选箱4的下表面接触，两个传动板7在转动时间歇性的顶动筛选箱4，在弹簧3的弹力作用下，使筛选箱4上下颠簸，使饲料完成筛选，掉落的饲料经由第二电机14带动的螺旋叶片17反向旋转进行混合，之后正向旋转将混合好的饲料输送到出料口18，打开挡板25，在倾斜板19上输送出去。
综上可得，该可筛选精饲料的混合箱，通过设置的螺旋叶片17、第二电机14、第二转轴16和第二轴承15，实现了将筛选出来的精饲料通过螺旋旋转输送到出料口18，在倾斜板19上输送出来，通过第二转轴16上方设置的水管13，对精选出的饲料加水混合，通过螺旋叶片17的旋转，既完成了输送，又可使饲料与水混合，使筛选和混合工作在一台机器上就能完成，减少了饲养员的工作时间和工作量，提高了工作效率。
同时，该可筛选精饲料的混合箱，通过设置的第一电机8、第一转轴10、第二轴承15、传送板7和筛选箱4，对饲料进行筛选，使经过筛选的精饲料落到螺旋叶片17处，完成了对饲料的筛选工作，且该实用新型结构紧凑，设计合理，实用性强。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
