技术领域
本实用新型涉及园林技术领域，具体为一种多功能园林垃圾清扫箱。
背景技术
园林指在一定的地段范围内，利用并改造天然山水地貌或者人为地开辟山水地貌，结合植物的栽植和建筑的布置，从而构成一个供人们观赏、游憩和居住的环境。园林不只是作为游憩之用，而且具有保护和改善环境的功能。植物可以吸收二氧化碳，放出氧气，净化空气；能够在一定程度上吸收有害气体和吸附尘埃，减轻污染；可以调节空气的温度和湿度，改善小气候；还有减弱噪声和防风防火等防护作用。尤为重要的是园林在心理上和精神上的有益作用。游憩在景色优美和安静的园林中，有助于消除长时间工作带来的紧张和疲乏，使脑力和体力得到恢复。园林的环境要求高，所以清洁显得尤为重要，环卫工人在对园林环卫保护时，经常要打扫园林花园中的落叶、杂物等垃圾，清扫箱是环卫工人常用的清扫工具，用来打扫小碎片垃圾，但是现有的清扫箱的手柄长度不可调节，不能适用不同身高的人使用，其次，而且环卫工人在马路上长期打扫时，没有凳子来供环卫工人休息，而且现有的清扫箱的垃圾入口都是开放的，移动时，垃圾容易从箱子内掉出。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种多功能园林垃圾清扫箱，具备可变成凳子、防止垃圾掉出和可调节手柄长度等优点，解决了没有凳子休息、垃圾掉出和不可调节手柄长度的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种多功能园林垃圾清扫箱，包括箱体，所述箱体的一侧固定连接有滚轴，所述滚轴的一侧固定连接有支撑板，所述箱体和支撑板的两侧均设置有磁性条，所述箱体的底部两侧开设有第一通孔，所述第一通孔内设置有第一支撑杆，所述第一支撑杆的两端固定连接有万向轮，所述箱体的顶部两侧均固定连接有第一转轴，所述第一转轴的顶部固定连接有卡块，所述卡块设置在第二通孔内，所述第二通孔开设在第二转轴内，所述第二转轴的一侧固定连接有第一支撑架，所述第一支撑架的底部两侧均铰接有第二支撑杆，所述第一支撑架的顶部铰接有第二支撑架，所述第二支撑架的顶部铰接有第三支撑架，所述第三支撑架的两侧设置有伸缩支撑杆，所述伸缩支撑杆包括固定套管和活动套杆，所述固定套管的顶部和活动套杆上均开设有第三通孔，所述第三通孔内设置有固定螺栓，所述伸缩支撑杆的顶部一侧固定连接有挂环。
优选的，所述挂环固定在活动套杆的顶部。
优选的，所述第二支撑杆远离第一支撑架的一端固定连接有挂钩。
优选的，所述卡块的长度和宽度是第二通孔的长度和宽度的三分之二。
优选的，所述固定螺栓的一端螺纹连接有固定环。
优选的，所述第二支撑架的一侧固定连接有横杆。
(三)有益效果
与现有技术相比，本实用新型提供了一种多功能园林垃圾清扫箱，具备以下有益效果：
1、本实用新型通过箱体、第一转轴、卡块、第二通孔、第二转轴、第一支撑架、第二支撑杆、第二支撑架、第三支撑架、挂环和挂钩，改变环卫工人在马路上长期打扫时，没有凳子来供环卫工人休息的现状，需要从箱体上拆下第一支撑架、第二支撑架和第三支撑架，然后折叠固定，即可变成凳子。
2、本实用新型通过箱体、滚轴、支撑板和磁性条，改变传统的清扫箱的垃圾入口都是开放的，移动时，垃圾容易从箱子内掉出的缺点，只需要将支撑板翻转，即可盖住入口，防止垃圾掉出；通过伸缩支撑杆、固定套管、活动套杆、第三通孔和固定螺栓，改变传统的垃圾清扫箱的手柄长度不可调节，不能适用不同身高的人使用的缺点，只需要抽出固定螺栓，即可调节长度。
附图说明

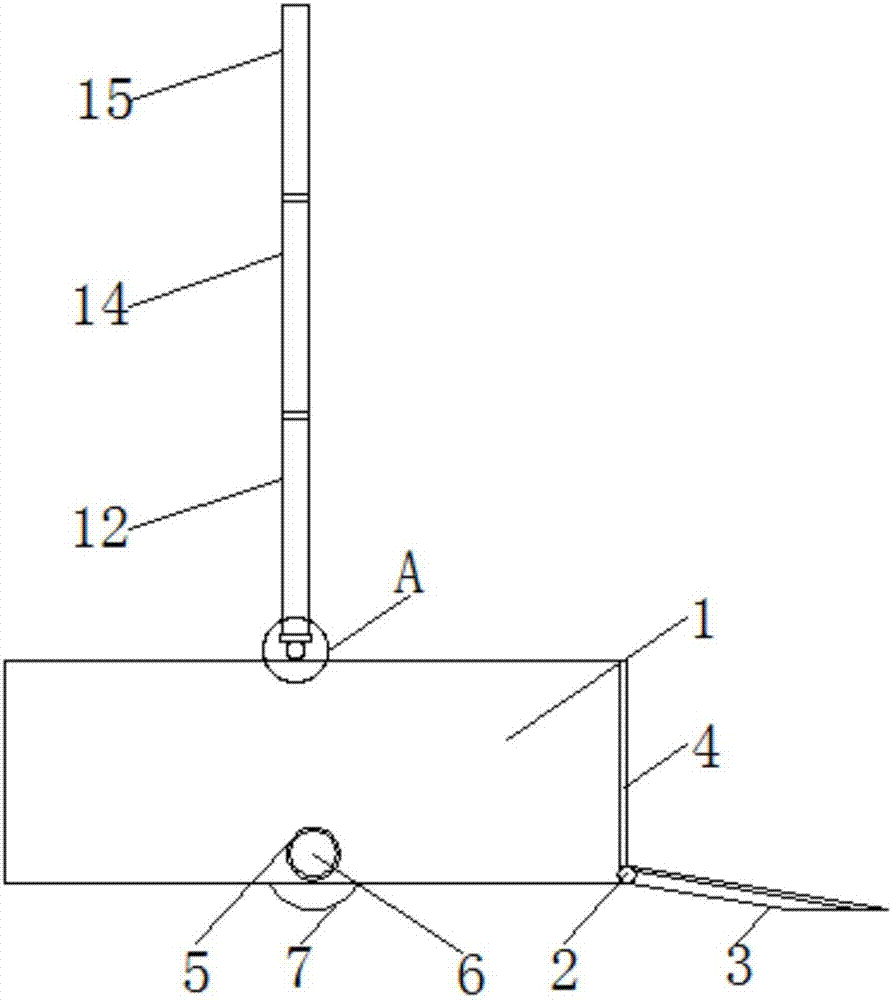

图1为本实用新型结构示意图；
图2为图1中A处放大图；
图3为本实用新型第一支撑架、第二支撑架和第三支撑架的结构示意图；
图4为本实用新型伸缩支撑杆的剖面图。
图中：1箱体、2滚轴、3支撑板、4磁性条、5第一通孔、6第一支撑杆、7万向轮、8第一转轴、9卡块、10第二通孔、11第二转轴、12第一支撑架、13第二支撑杆、14第二支撑架、15第三支撑架、16伸缩支撑杆、161固定套管、162活动套杆、163第三通孔、164固定螺栓、17挂环、18挂钩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种多功能园林垃圾清扫箱，包括箱体1，箱体1的一侧固定连接有滚轴2，滚轴2的一侧固定连接有支撑板3，箱体1和支撑板3的两侧均设置有磁性条4，通过磁性条4，使得支撑板3可以吸附在箱体1上，箱体1的底部两侧开设有第一通孔5，第一通孔5内设置有第一支撑杆6，第一支撑杆6的两端固定连接有万向轮7，箱体1的顶部两侧均固定连接有第一转轴8，第一转轴8的顶部固定连接有卡块9，卡块9设置在第二通孔10内，卡块9的长度和宽度是第二通孔10的长度和宽度的三分之二，第二通孔10开设在第二转轴11内，第二转轴11的一侧固定连接有第一支撑架12，第一支撑架12的底部两侧均铰接有第二支撑杆13，第二支撑杆13远离第一支撑架12的一端固定连接有挂钩18，第一支撑架12的顶部铰接有第二支撑架14，第二支撑架14的一侧固定连接有横杆，第二支撑架14的顶部铰接有第三支撑架15，第三支撑架15的两侧设置有伸缩支撑杆16，伸缩支撑杆16包括固定套管161和活动套杆162，固定套管161的顶部和活动套杆162上均开设有第三通孔163，第三通孔163内设置有固定螺栓164，固定螺栓164的一端螺纹连接有固定环，伸缩支撑杆16的顶部一侧固定连接有挂环17，挂环17固定在活动套杆162的顶部。
在使用时，抽出固定螺栓164，调节伸缩支撑杆16的长度，清扫完毕，翻转支撑板3，吸在箱体1上，拖动箱体1即可移动；当需要休息时，旋转卡块9，将第一支撑架12从箱体1上取下，将第一支撑架12和第三支撑架15向下折叠，将挂钩18挂在挂环17上，然后支撑在地上，即可成为凳子，坐在第二支撑架14上。
综上所述，本实用新型通过箱体1、第一转轴8、卡块9、第二通孔10、第二转轴11、第一支撑架12、第二支撑杆13、第二支撑架14、第三支撑架15、挂环17和挂钩18，改变环卫工人在马路上长期打扫时，没有凳子来供环卫工人休息的现状，需要从箱体1上拆下第一支撑架12、第二支撑架14和第三支撑架15，然后折叠固定，即可变成凳子；通过箱体1、滚轴2、支撑板3和磁性条4，改变传统的清扫箱的垃圾入口都是开放的，移动时，垃圾容易从箱子内掉出的缺点，只需要将支撑板3翻转，即可盖住入口，防止垃圾掉出；通过伸缩支撑杆16、固定套管161、活动套杆162、第三通孔163和固定螺栓164，改变传统的垃圾清扫箱的手柄长度不可调节，不能适用不同身高的人使用的缺点，只需要抽出固定螺栓164，即可调节长度。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
