技术领域
本实用新型是一种利用磁性而间歇性调整水压的喷水器，属于农业喷水器领域。
背景技术
喷水器用于给农业作物进行喷灌，喷头器将水分散成水滴，均匀的喷洒在农作物上，喷水器的质量与性能直接影响到整体喷灌的喷灌强度、均匀度的技术要素，同时也影响着农作物的生长。但是现有技术的农业喷水器存在以下几点不足：
1、喷水器在给农作物进行喷灌时，水经过加压进入到喷水器的喷水管中，小部分的水经过喷嘴喷出去，大部分的水继续保留在喷水管中，由于水管持续提供一定压力的水，会使喷水管中的水压继续增加，会对喷嘴、密封圈等部件带来冲击，加快喷水器配件的使用寿命。
2、喷水器在一定的水压供给下，对农作物喷射的距离是固定的，喷水管喷射最远距离点与喷水管之间的农作物喷洒的范围有限，农作物得到灌溉的水量较少，进而影响农作物的生长。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种利用磁性而间歇性调整水压的喷水器，以解决喷水器在给农作物进行喷灌时，水经过加压进入到喷水器的喷水管中，小部分的水经过喷嘴喷出去，大部分的水继续保留在喷水管中，由于水管持续提供一定压力的水，会使喷水管中的水压继续增加，会对喷嘴、密封圈等部件带来冲击，加快喷水器配件的使用寿命，喷水器在一定的水压供给下，对农作物喷射的距离是固定的，喷水管喷射最远距离点与喷水管之间的农作物喷洒的范围有限，农作物得到灌溉的水量较少，进而影响农作物的生长的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种利用磁性而间歇性调整水压的喷水器，其结构包括螺纹接头、进水管道、水压调节装置、喷水管、喷嘴、密封圈、喷孔，其特征在于：
所述螺纹接头与进水管道的底部相互连接且两者内部之间相互贯通，所述喷水管为对称设置，所述进水管道顶部的左右两端都连接有喷水管且内部相互贯通，所述水压调节装置为对称设置，所述水压调节装置安装在喷水管底部与进水管道顶部的两边之间，所述喷嘴与喷水管的末端螺纹连接，所述喷嘴与喷水管之间设有密封圈，所述喷嘴上均匀等距开有六个的喷孔；
所述水压调节装置由L型管道、膨胀装置、截流装置、密封块组成，所述L型管道顶部的开口处安装有密封块，所述密封块中间开有通孔，所述L型管道竖直方向管道的顶部与喷水管底部相互贯通连接，所述L型管道的横向管道与喷水管的左右两侧板相互贯通连接，所述膨胀装置安装在L型管道的竖直方向管内，所述截流装置安装在L型管道的横向管内。
作为优选的，所述膨胀装置由水囊、T型推杆、第一弹簧、第一限位块、第一磁条组成，所述水囊的开口处与密封块中间的开口相连接，所述第一限位块安装在水囊的下方，所述第一限位块中间开有通孔，所述T型推杆的推杆与第一限位块的通孔间隙配合，所述T型推杆与第一限位块之间安装有第一弹簧，所述T型推杆的底部垂直连接有第一磁条。
作为优选的，所述T型推杆的上部贴附在所述水囊的下部。
作为优选的，所述截流装置由滑动环、第二磁条、第二弹簧、顶杆、截流块、密封环、第二限位块组成，所述L型管道的横向管内装有滑动环，所述滑动环内设有可滑动第二磁条，所述第二限位块安装在第二磁条的右端，所述第二磁条的右端与第二限位块的左侧面之间设有第二弹簧，所述第二限位块中间开有通孔且通孔内安装有密封环，所述顶杆一端贯穿密封环与第二磁条的右端垂直连接，另一端与截流块的左端垂直连接。
作为优选的，所述第二磁条的N极与第一磁条的N极相对着，利用同性相斥的原理，使第二磁条在滑动环内进行滑动，进而使顶杆带动截流块进行左右往复运动。
作为优选的，所述水囊为弹性的材料制成，可根据水压的大小来改变其形变量的程度，从而使T型推杆做上下往复运动。
工作原理：喷水器的螺纹接头与供水管相连接，水经过进水管道进入到左右两边的喷水管内，喷水管内的水从喷嘴上的喷嘴喷出，对农作物进行灌溉；当喷水管内的水压持续增加时，由于压强的作用，水会进入到水囊中，水囊内部进水而发生膨胀，水囊左右两边被L型管道限制住，水囊向下膨胀变大，进而使T型推杆带动第一磁条往下移动，第一弹簧被压缩，当第一磁条靠近第二磁条时，由于同性相斥原理，第二磁条压缩第二弹簧向右运动，推动截流块从进水管道伸出，使进水管道的水流量适量减少，从而使喷水管内部的水压相应的减小；当喷水管内水压持续降低时，水囊由于要恢复弹性性能，将内部的水反压到喷水管内，使第一磁条与第一磁条复位，截流块也复位，进水管道内又重新恢复初始的流量，进而改变喷水器喷出的水的远近，这样间隙性的改变喷水器的水压，可以使不同距离的农作物得到均匀的灌溉。
有益效果
本实用新型与现有技术相比，本提供了本实用新型一种木材切割夹紧设备，具备以下有益效果：
1、本实用新型在喷水管的左右两边都安装有水压调节装置，当喷水管内的水压持续增加时，由于压强的作用，水会进入到水囊中，水囊内部进水而发生膨胀，水囊左右两边被L型管道限制住，水囊向下膨胀变大，进而使T型推杆带动第一磁条往下移动，当第一磁条靠近第二磁条时，由于同性相斥原理，第二磁条向右运动推动截流块从进水管道伸出，使进水管道的水流量适量减少，从而使喷水管内部的水压相应的减小，减少持续高压对喷水器上的部件带来的冲击，延长其部件的使用寿命。
2、本实用新型在水压调节装置内部安装有膨胀装置与截流装置，当喷水管内的水压处于高压时，水囊膨胀时截流装置对进水管道进行限流，从而使喷水管内水压降低，喷水器喷出去的水从最远距离往喷水器方向缩小，对喷水器喷射最远距离点与喷水管之间的农作物进行喷洒，使农作物得到灌溉；当喷水管内水压持续降低时，水囊由于要恢复弹性性能，将内部的水反压到喷水管内，使第一磁条与第一磁条复位，截流块也复位，进水管道内又重新恢复初始的流量，进而改变喷水器喷出的水的远近，这样间隙性的改变喷水器的水压，可以使不同距离的农作物得到均匀的灌溉。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

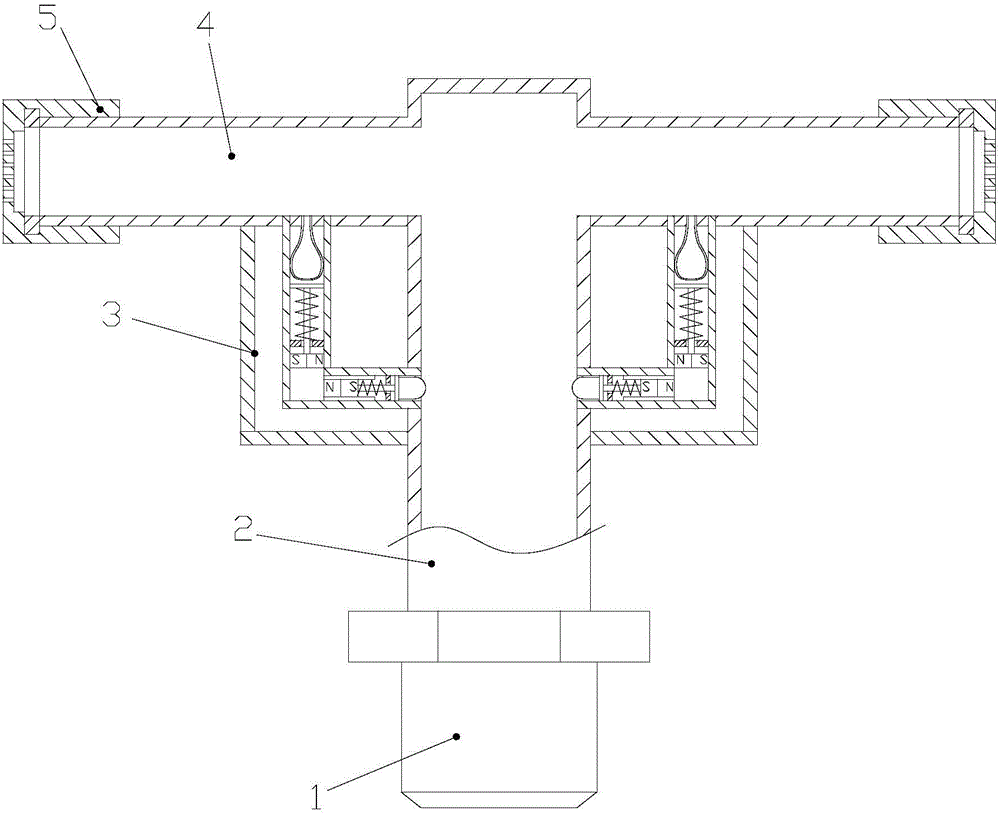

图1为本实用新型主视图的第一种全剖面的结构示意图；
图2为本实用新型主视图的第二种全剖面的结构示意图；
图3为图2中A的放大结构示意图。
图中：螺纹接头-1、进水管道-2、水压调节装置-3、喷水管-4、喷嘴-5、密封圈-6、喷孔-7、L型管道-31、膨胀装置-32、截流装置-33、密封块-34、水囊-321、T型推杆-322、第一弹簧-323、第一限位块-324、第一磁条-325、滑动环-331、第二磁条-332、第二弹簧-333、顶杆-334、截流块-335、密封环-336、第二限位块-337。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-2所示，本实用新型提供一种利用磁性而间歇性调整水压的喷水器技术方案：其结构包括螺纹接头1、进水管道2、水压调节装置3、喷水管4、喷嘴5、密封圈6、喷孔7，所述螺纹接头1与进水管道2的底部相互连接且两者内部之间相互贯通，所述喷水管4为对称设置，所述进水管道2顶部的左右两端都连接有喷水管4且内部相互贯通，所述水压调节装置3为对称设置，所述水压调节装置3安装在喷水管4底部与进水管道2顶部的两边之间，所述喷嘴5与喷水管4的末端螺纹连接，所述喷嘴5与喷水管4之间设有密封圈6，所述喷嘴5上均匀等距开有六个的喷孔7。
如图2所示，所述水压调节装置3由L型管道31、膨胀装置32、截流装置33、密封块34组成，所述L型管道31顶部的开口处安装有密封块34，所述密封块34中间开有通孔，所述L型管道31竖直方向管道的顶部与喷水管4底部相互贯通连接，所述L型管道31的横向管道与喷水管4的左右两侧板相互贯通连接，所述膨胀装置32安装在L型管道31的竖直方向管内，所述截流装置33安装在L型管道31的横向管内。
如图2-3所示，所述膨胀装置32由水囊321、T型推杆322、第一弹簧323、第一限位块324、第一磁条325组成，所述水囊321的开口处与密封块34中间的开口相连接，所述第一限位块324安装在水囊321的下方，所述第一限位块324中间开有通孔，所述T型推杆322的推杆与第一限位块324的通孔间隙配合，所述T型推杆322与第一限位块324之间安装有第一弹簧323，所述T型推杆322的底部垂直连接有第一磁条325，所述T型推杆322的上部贴附在所述水囊321的下部，当喷水管4内部的水压持续增加时，水会进入到水囊321中，使水囊321膨胀而发生形变推动T型推杆322带动第一磁条325向下运动，从而触动截流装置33运动，来改变进入到喷水管4内的流量大小。
所述截流装置33由滑动环331、第二磁条332、第二弹簧333、顶杆334、截流块335、密封环336、第二限位块337组成，所述L型管道31的横向管内装有滑动环331，所述滑动环331内设有可滑动第二磁条332，所述第二限位块337安装在第二磁条332的右端，所述第二磁条332的右端与第二限位块337的左侧面之间设有第二弹簧333，所述第二限位块337中间开有通孔且通孔内安装有密封环336，所述顶杆334一端贯穿密封环336与第二磁条332的右端垂直连接，另一端与截流块335的左端垂直连接，所述第二磁条332的N极与第一磁条325的N极相对着，第一磁条325的N极与第二磁条332的N极相对时，由于同性相斥原理，第二磁条332在滑动环331内向右运动，将截流块335往进水管道2的内部伸出，来限制进入到喷水管4内的水速，从而使喷水管4内的水压变小，减少持续的强水压对喷水管4与喷嘴5部件的冲击，降低水压对部件的冲击力，延长其的使用寿命。
具体工作流程如下：
将喷水器的螺纹接头1与供水管相连接，水经过进水管道2进入到左右两边的喷水管4内，喷水管4内的水从喷嘴5上的喷嘴5喷出，对农作物进行灌溉；当喷水管4内的水压持续增加时，由于压强的作用，水会进入到水囊321中，水囊321内部进水而发生膨胀，水囊321左右两边被L型管道31限制住，水囊321向下膨胀变大，进而使T型推杆322带动第一磁条325往下移动，第一弹簧323被压缩，当第一磁条325靠近第二磁条332时，由于同性相斥原理，第二磁条332压缩第二弹簧333向右运动，推动截流块335从进水管道2伸出，使进水管道2的水流量适量减少，从而使喷水管4内部的水压相应的减小；当喷水管4内水压持续降低时，水囊32由于要恢复弹性性能，将内部的水反压到喷水管4内，使第一磁条325与第一磁条325复位，截流块335也复位，进水管道2内又重新恢复初始的流量，进而改变喷水器喷出的水的远近，这样间隙性的改变喷水器的水压，可以使不同距离的农作物得到均匀的灌溉。
本实用新型解决喷水器在给农作物进行喷灌时，水经过加压进入到喷水器的喷水管中，小部分的水经过喷嘴喷出去，大部分的水继续保留在喷水管中，由于水管持续提供一定压力的水，会使喷水管中的水压继续增加，会对喷嘴、密封圈等部件带来冲击，加快喷水器配件的使用寿命，喷水器在一定的水压供给下，对农作物喷射的距离是固定的，喷水管喷射最远距离点与喷水管之间的农作物喷洒的范围有限，农作物得到灌溉的水量较少，进而影响农作物的生长的问题，本实用新型通过上述部件的互相组合，在喷水管4的左右两边都安装有水压调节装置3，当喷水管4内的水压持续增加时，由于压强的作用，水会进入到水囊321中，水囊321内部进水而发生膨胀，水囊321左右两边被L型管道31限制住，水囊321向下膨胀变大，进而使T型推杆322带动第一磁条325往下移动，当第一磁条325靠近第二磁条332时，由于同性相斥原理，第二磁条332向右运动推动截流块335从进水管道2伸出，使进水管道2的水流量适量减少，从而使喷水管4内部的水压相应的减小，减少持续高压对喷水器上的部件带来的冲击，延长其部件的使用寿命，在水压调节装置3内部安装有膨胀装置32与截流装置33，当喷水管4内的水压处于高压时，水囊321膨胀时截流装置33对进水管道2进行限流，从而使喷水管4内水压降低，喷水器喷出去的水从最远距离往喷水器方向缩小，对喷水器喷射最远距离点与喷水管之间的农作物进行喷洒，使农作物得到灌溉；当喷水管4内水压持续降低时，水囊32由于要恢复弹性性能，将内部的水反压到喷水管4内，使第一磁条325与第一磁条325复位，截流块335也复位，进水管道2内又重新恢复初始的流量，进而改变喷水器喷出的水的远近，这样间隙性的改变喷水器的水压，可以使不同距离的农作物得到均匀的灌溉。
以上仅描述了本实用新型的基本原理和优选实施方式，本领域人员可以根据上述描述作出许多变化和改进，这些变化和改进应该属于本实用新型的保护范围。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
