技术领域
本实用新型是一种基于离心风力作用的园林用鸟类排泄防落装置，属于鸟类排泄防落设备领域。
背景技术
在园林景观工程中，常常用一些照明灯杆作为辅助人们通行，但是经常会有鸟类停留在上面，并将排泄物往下排泄，落在地上或者杆体上，影响园林景观的美观程度并且给路人带来一定影响，所以人们实用新型一种用于鸟类排泄物的防落装置，用于防止鸟类排泄物的随意下落，现有技术有以下不足：
1、照明灯杆所收集的鸟类排泄物堆积在收集槽内需要定期进行人工拆下清洗处理，费时费力。
2、鸟类排泄物在收集槽板内容易短时间凝固，后期需要用工具刮下，同时清理下来的排泄物需要另外倒入下水道进行排放处理，清理流程繁琐。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种基于离心风力作用的园林用鸟类排泄防落装置，以解决现有的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于离心风力作用的园林用鸟类排泄防落装置，其结构包括：离心涡轮球主体、太阳能组合灯、收集漏斗装置、支撑杆主体、底座，所述底座安装于支撑杆主体下方且与支撑杆主体过渡配合，所述支撑杆主体上方设有离心涡轮球主体且与离心涡轮球主体焊接，所述离心涡轮球主体安装于收集漏斗装置下方且与收集漏斗装置扣接，所述收集漏斗装置中部上方设有太阳能组合灯且与太阳能组合灯锁接，所述离心涡轮球主体包括离心涡轮装置、安装槽、内配合刮取装置，所述离心涡轮装置安装于安装槽下方且与安装槽扣接，所述安装槽中部下方设有内配合刮取装置且与内配合刮取装置锁接，所述内配合刮取装置安装于离心涡轮装置内侧且与离心涡轮装置间隙配合。
所述收集漏斗装置包括斜侧板、支撑杆，所述斜侧板安装于安装槽两侧上方且与安装槽呈度角焊接，所述斜侧板安装于离心涡轮球主体上方且与离心涡轮球主体间隙配合，所述支撑杆上方设有太阳能组合灯且与太阳能组合灯扣接，所述支撑杆安装于安装槽中部上方且与安装槽锁接。
作为优选，所述支撑杆主体包括下水道连接槽、外保护层、内通管，所述外保护层内侧设有内通管且与内通管过渡配合，所述内通管下方设有下水道连接槽且与下水道连接槽扣接，所述下水道连接槽贯穿连接于底座内部。
作为优选，所述离心涡轮装置包括竖向双连涡轮叶片、装配槽、内衔接板,所述竖向双连涡轮叶片安装于装配槽外侧且与装配槽焊接，所述装配槽内侧设有内衔接板且与内衔接板间隙配合，所述内衔接板内侧设有内配合刮取装置且与内配合刮取装置间隙配合。
作为优选，所述内配合刮取装置包括下刮装置、固定块、主固定杆、上刮板装置，所述主固定杆安装于安装槽下方且与安装槽焊接，所述主固定杆下方设有下刮装置且与下刮装置通过固定块锁接，所述下刮装置上方设有上刮板装置且与上刮板装置扣接。
作为优选，所述主固定杆、支撑杆均与安装槽一端连接。
作为优选，所述离心涡轮球主体利用自然离心风力作用带动竖向双连涡轮叶片转动，免除电力。
作为优选，所述竖向双连涡轮叶片为下斜度防水波纹设计。
作为优选，用户可通过将底座安装于适宜位置，下水道连接槽对应接通排放下水道，太阳能组合灯用于园林景观的日常辅助照明使用，当鸟类停留于上方并产生排泄物时，排泄物由收集漏斗装置下落至内衔接板并附着，此时当外界有风流动时，通过离心涡轮球主体外侧竖向双连涡轮叶片产生离心风力，并使装配槽带动内衔接板转动，并与内部固定安装的下刮装置、上刮板装置边缘接触，进而使得附着的鸟类排泄物得到刮下，并通过内通管下落至下水道连接槽进行排放，遇到雨天时，对于内部进行清洗的同时还可以将水有效排出。
有益效果
与现有技术相比，本实用新型的有益效果是：
1、照明灯杆无需再进行人工定期清理，通过设有的离心涡轮装置通过自然风力作用，与内部进行转动分离排泄物，节省了人力物力。
2、设备通过内配合刮取装置与内衔接板的配合作用，有效自动刮下附着凝固的鸟类排泄物，并通过下方内通管排至下水道连接槽，进而落入下水道进行正常排放。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

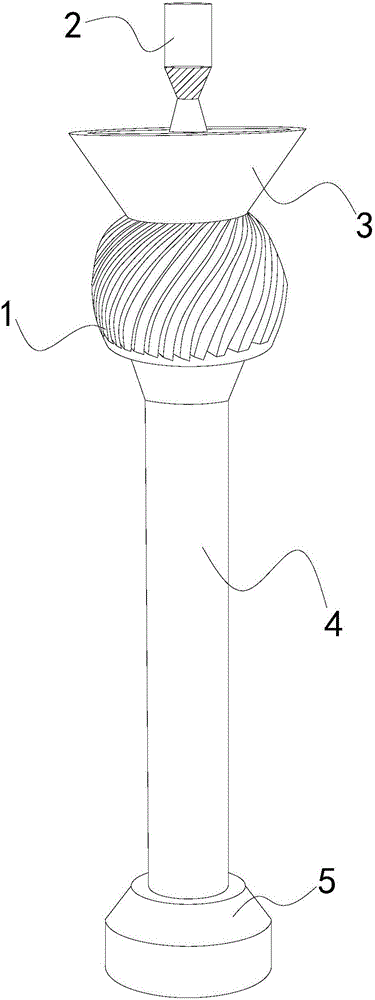

图1为本实用新型一种基于离心风力作用的园林用鸟类排泄防落装置的外观结构示意图。
图2为本实用新型的侧剖面结构示意图。
图3为本实用新型离心涡轮装置的内部详细结构示意图。
图4为本实用新型的内配合刮取装置的内部详细结构示意图
图5为本实用新型的俯视结构示意图。
图中：离心涡轮球主体-1、太阳能组合灯-2、收集漏斗装置-3、支撑杆主体-4、底座-5、离心涡轮装置-11、安装槽-12、内配合刮取装置-13、斜侧板-31、支撑杆-32、下水道连接槽-41、外保护层-42、内通管-43、竖向双连涡轮叶片-11A、装配槽-11B、内衔接板-11C、下刮装置-13A、固定块-13B、主固定杆-13C、上刮板装置-13D。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图5，本实用新型提供一种基于离心风力作用的园林用鸟类排泄防落装置技术方案：其结构包括：离心涡轮球主体1、太阳能组合灯2、收集漏斗装置3、支撑杆主体4、底座5，所述底座5安装于支撑杆主体4下方且与支撑杆主体4过渡配合，所述支撑杆主体4上方设有离心涡轮球主体1且与离心涡轮球主体1焊接，所述离心涡轮球主体1安装于收集漏斗装置3下方且与收集漏斗装置3扣接，所述收集漏斗装置3中部上方设有太阳能组合灯2且与太阳能组合灯2锁接，所述离心涡轮球主体1包括离心涡轮装置11、安装槽12、内配合刮取装置13，所述离心涡轮装置11安装于安装槽12下方且与安装槽12扣接，所述安装槽12中部下方设有内配合刮取装置13且与内配合刮取装置13锁接，所述内配合刮取装置13安装于离心涡轮装置11内侧且与离心涡轮装置11间隙配合。
所述收集漏斗装置3包括斜侧板31、支撑杆32，所述斜侧板31安装于安装槽12两侧上方且与安装槽12呈45度角焊接，所述斜侧板31安装于离心涡轮球主体1上方且与离心涡轮球主体1间隙配合，所述支撑杆32上方设有太阳能组合灯2且与太阳能组合灯2扣接，所述支撑杆32安装于安装槽12中部上方且与安装槽12锁接，所述收集漏斗装置3使上方鸟类排泄物沿着斜侧板31滑下并掉落。
所述支撑杆主体4包括下水道连接槽41、外保护层42、内通管43，所述外保护层42内侧设有内通管43且与内通管43过渡配合，所述内通管43下方设有下水道连接槽41且与下水道连接槽41扣接，所述下水道连接槽41贯穿连接于底座5内部，所述支撑杆主体4起到使鸟类排泄物有效排放至下水道的功能。
所述离心涡轮装置11包括竖向双连涡轮叶片11A、装配槽11B、内衔接板11C,所述竖向双连涡轮叶片11A安装于装配槽11B外侧且与装配槽11B焊接，所述装配槽11B内侧设有内衔接板11C且与内衔接板11C间隙配合，所述内衔接板11C内侧设有内配合刮取装置13且与内配合刮取装置13间隙配合，所述离心涡轮装置11利用自然风力作用旋转，节省电力能源且更加方便。
所述内配合刮取装置13包括下刮装置13A、固定块13B、主固定杆13C、上刮板装置13D，所述主固定杆13C安装于安装槽12下方且与安装槽12焊接，所述主固定杆13C下方设有下刮装置13A且与下刮装置13A通过固定块13B锁接，所述下刮装置13A上方设有上刮板装置13D且与上刮板装置13D扣接，所述内配合刮取装置13用于与离心涡轮装置11内壁边缘接触，起到有效刮下鸟类排泄物的作用。
所述主固定杆13C、支撑杆32均与安装槽12一端连接。
所述竖向双连涡轮叶片11A设于装配槽11B外侧，使室外气压充分排在叶片上，增加运转力。
所述收集漏斗装置3在雨天时候会使雨水沿着斜侧板31从中落下，冲刷部分的排泄凝固物。
本实用新型的主要特征是：用户可通过将底座5安装于适宜位置，下水道连接槽41对应接通排放下水道，太阳能组合灯2用于园林景观的日常辅助照明使用，当鸟类停留于上方并产生排泄物时，排泄物由收集漏斗装置3下落至内衔接板11C并附着，此时当外界有风流动时，通过离心涡轮球主体1外侧竖向双连涡轮叶片11A产生离心风力，并使装配槽11B带动内衔接板11C转动，并与内部固定安装的下刮装置13A、上刮板装置13D边缘接触，进而使得附着的鸟类排泄物得到刮下，并通过内通管43下落至下水道连接槽41进行排放，遇到雨天时，对于内部进行清洗的同时还可以将水有效排出。
本实用新型通过上述部件的互相组合，使设备使用时，通过设有的离心力清理机构，使本实用新型能够实现避免照明灯杆设备所收集的鸟类排泄物堆积在收集槽内，需要定期进行人工拆下清洗处理，费时费力，后期需要用工具刮下，清理流程繁琐的问题，节省了人力的定期清理的时间，且使设备利用自然风力一体刮下清理排放，使用更加方便。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
