技术领域
本实用新型涉及机械加工设备技术领域，具体为一种轴瓦加工装置。
背景技术
轴承是汽轮机的关键部件之一，在循环润滑油的润滑和冷却作用下，对重载而高速运转的汽轮机转子起支撑作用，轴瓦是轴承重要的组成部件之一，是轴承直接与转轴接触的部分，形状为瓦状的半圆柱面，其作用是承载轴颈施加的作用力，保持油膜稳定，使轴承平稳地工作并减少轴承的摩擦损失，轴瓦的工作原理使得轴瓦需要具备如下特性，首先，需要采用耐高温材料制成轴瓦，以使轴瓦能耐高温，其次，需要将轴瓦内侧面打磨到足够光滑以尽量减少轴瓦与转轴之间的摩擦力；最后，需要保证轴瓦内侧面的弧度，现有技术中，对轴瓦内侧面进行加工主要通过机械手段，而在对轴瓦进行打磨加工过后，轴瓦件内部产生大量的应力，不及时进行消除不利于结构的稳定，而现有的轴瓦加工装置缺少对应力消除的处理。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种轴瓦加工装置，具备同一存储，加热消除应力等优点，解决了现有的轴瓦加工装置缺少对应力消除处理的问题。
(二)技术方案
为实现上述背景技术中提到的目的，本实用新型提供如下技术方案：一种轴瓦加工装置，包括支撑件，所述支撑件的顶部固定连接有工作台，所述支撑件包括底座，所述底座的内部开设有空腔，所述底座的内部固定连接有收集箱，所述收集箱的内部固定连接有倾斜设置的过滤网，所述底座的顶部开设有与收集箱相对应的收集斗，所述底座的顶部固定连接有与收集斗相连接的环形收集套，所述环形收集套套设于工作台的外侧，所述收集箱的右侧固定连接有排污管，所述排污管的外表面设置有控制阀，所述收集箱的左侧固定连接有导出管，所述导出管的左端贯穿底座的左侧壁且延伸至底座的外侧，所述工作台的顶部固定连接有安装座，所述安装座的顶部固定安装有磨光机。
优选的，所述工作台顶部的左侧固定连接有固定座，所述固定座的右侧固定连接有连接座，所述连接座的顶部固定连接有清洗件。
优选的，所述清洗件包括水箱，所述水箱的左侧与导出管固定连接，所述水箱的内底部固定安装有水泵，所述水泵的右侧固定连接有连通管，所述连通管的右端固定连接有清洗管，所述水箱的右侧固定连接有固定架，所述固定架的底部固定连接有钩夹，所述清洗管外侧与钩夹卡接，且清洗管的右端固定连接有喷头。
优选的，所述连接座的右侧固定连接有支板，所述支板的顶部固定连接有固定件，所述固定件的顶部固定连接有轴瓦件，所述固定件的右侧设置有垫板，所述垫板的顶部开设有与轴瓦件相对应的弧槽。
优选的，所述工作台顶部的右侧固定连接有加热件，所述加热件包括存放箱，所述存放箱的左侧开设有密封门，所述存放箱的右侧壁上固定连接有间隔设置的隔板，所述存放箱的内壁上固定连接有固定板，所述固定板的外表面开设有滑槽，所述滑槽的内部设置有滑块，且滑块的外表面固定连接有存放件，所述存放件的底部固定连接有行走轮，所述存放件与存放箱的内壁之间固定连接有电动推杆。
优选的，所述存放箱的内底部固定安装有鼓风机，所述存放箱的内部固定连接有与鼓风机相对应的电热管，所述隔板的内部开设有通槽。
优选的，所述存放件包括底板，所述底板的顶部固定连接有支杆，所述支杆的顶部固定连接有连接板，所述连接板的内部开设有通孔。
优选的，所述连接板的顶部固定连接有间隔设置的排列板，所述排列板的顶部开设有与通孔相连通的存放槽。
(三)有益效果
与现有技术相比，本实用新型提供了一种轴瓦加工装置，具备以下有益效果：
1、该轴瓦加工装置，通过设置有固定板、存放箱、存放件、隔板、电动推杆、通槽、电热管和鼓风机，存放箱内统一存放加工后的轴瓦，存放件进行平放，利用电热管和鼓风机的共同运作经通槽向上吹动热空气进行轴瓦的加热升温，来减小轴瓦打磨加工后留有的应力，通过设置有存放槽、排列板、连接板、支杆和底板，支杆与连接板垫高预留空间，存放槽与排列板排列轴瓦，通孔连通热空气提高受热效果。
2、该轴瓦加工装置，通过设置有固定板、滑槽、存放箱、存放件和电动推杆，利用电动推杆的运作推动存放件沿着滑槽左右滑动，从而推出或回拉轴瓦进行存放，便于进行后续加工。
3、该轴瓦加工装置，通过设置有底座、排污管、收集箱、过滤网、导出管和环形收集套，环形收集套引导清洗水进入收集箱内，倾斜的过滤网对清洗水进行过滤，排污管引导收集箱内污水排出，导出管导出碎屑过滤后的清洗后进行回收利用，来减小对水资源的浪费。
4、该轴瓦加工装置，通过设置有固定件、清洗件、轴瓦件、垫板和磨光机，磨光机对轴瓦件进行打磨，固定件对轴瓦件进行夹持固定，内撑的垫板支撑和限制轴瓦件的移动，辅助固定件进行固定，同时反转轴瓦件将其分为上半段与下半段的依次加工，进行支撑限位，通过设置有水箱、固定架、清洗管、连通管和水泵，水箱内收集过滤后的清洗后，利用水泵的运作经清洗管排出水流进行冲洗，来减低轴瓦件的温度及减小碎屑及灰尘的溅出。
附图说明

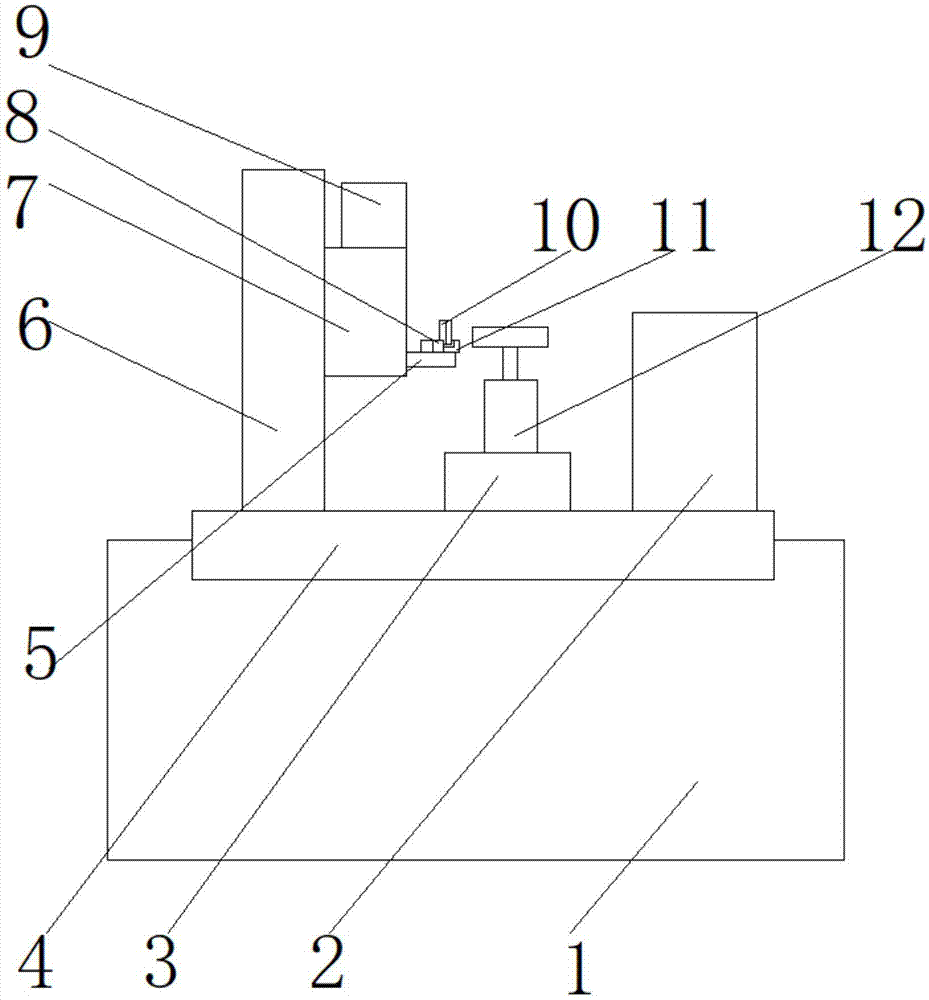

图1为本实用新型结构示意图；
图2为本实用新型加热件结构示意图；
图3为本实用新型存放件结构示意图；
图4为本实用新型支撑件结构示意图；
图5为本实用新型清洗件结构示意图。
图中：1支撑件、101底座、102排污管、103收集箱、104过滤网、105导出管、106环形收集套、2加热件、21固定板、22滑槽、23存放箱、24存放件、241存放槽、242排列板、243连接板、244支杆、245底板、25电动推杆、26隔板、27电热管、28鼓风机、3安装座、4工作台、5支板、6固定座、7连接座、8固定件、9清洗件、91水箱、92固定架、93清洗管、94连通管、95水泵、10轴瓦件、11垫板、12磨光机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型实施例提供一种轴瓦加工装置，包括支撑件1，支撑件1的顶部固定连接有工作台4，支撑件1包括底座101，底座101的内部开设有空腔，底座101的内部固定连接有收集箱103，收集箱103的内部固定连接有倾斜设置的过滤网104，底座101的顶部开设有与收集箱103相对应的收集斗，底座101的顶部固定连接有与收集斗相连接的环形收集套106，环形收集套106套设于工作台4的外侧，收集箱103的右侧固定连接有排污管102，排污管102的外表面设置有控制阀，收集箱103的左侧固定连接有导出管105，导出管105的左端贯穿底座101的左侧壁且延伸至底座101的外侧，通过设置有底座101、排污管102、收集箱103、过滤网104、导出管105和环形收集套106，环形收集套106引导清洗水进入收集箱103内，倾斜的过滤网104对清洗水进行过滤，排污管102引导收集箱103内污水排出，导出管105导出碎屑过滤后的清洗后进行回收利用，来减小对水资源的浪费，工作台4的顶部固定连接有安装座3，安装座3的顶部固定安装有磨光机12，工作台4顶部的左侧固定连接有固定座6，固定座6的右侧固定连接有连接座7，连接座7的顶部固定连接有清洗件9，清洗件9包括水箱91，水箱91的左侧与导出管105固定连接，水箱91的内底部固定安装有水泵95，水泵95的右侧固定连接有连通管94，连通管94的右端固定连接有清洗管93，水箱91的右侧固定连接有固定架92，固定架92的底部固定连接有钩夹，清洗管93外侧与钩夹卡接，且清洗管93的右端固定连接有喷头，通过设置有水箱91、固定架92、清洗管93、连通管94和水泵95，水箱91内收集过滤后的清洗后，利用水泵95的运作经清洗管93排出水流进行冲洗，来减低轴瓦件10的温度及减小碎屑及灰尘的溅出，连接座7的右侧固定连接有支板5，支板5的顶部固定连接有固定件8，固定件8的顶部固定连接有轴瓦件10，固定件8的右侧设置有垫板11，垫板11的顶部开设有与轴瓦件10相对应的弧槽，通过设置有固定件8、清洗件9、轴瓦件10、垫板11和磨光机12，磨光机12对轴瓦件10进行打磨，固定件8对轴瓦件10进行夹持固定，内撑的垫板11支撑和限制轴瓦件10的移动，辅助固定件8进行固定，同时反转轴瓦件10将其分为上半段与下半段的依次加工，进行支撑限位，工作台4顶部的右侧固定连接有加热件2，加热件2包括存放箱23，存放箱23的左侧开设有密封门，存放箱23的右侧壁上固定连接有间隔设置的隔板26，存放箱23的内壁上固定连接有固定板21，固定板21的外表面开设有滑槽22，滑槽22的内部设置有滑块，且滑块的外表面固定连接有存放件24，存放件24的底部固定连接有行走轮，存放件24与存放箱23的内壁之间固定连接有电动推杆25，通过设置有固定板21、滑槽22、存放箱23、存放件24和电动推杆25，利用电动推杆25的运作推动存放件24沿着滑槽22左右滑动，从而推出或回拉轴瓦进行存放，便于进行后续加工，存放箱23的内底部固定安装有鼓风机28，存放箱23的内部固定连接有与鼓风机28相对应的电热管27，隔板26的内部开设有通槽，通过设置有固定板21、存放箱23、存放件24、隔板26、电动推杆25、通槽、电热管27和鼓风机28，存放箱23内统一存放加工后的轴瓦，存放件24进行平放，利用电热管27和鼓风机28的共同运作经通槽向上吹动热空气进行轴瓦的加热升温，来减小轴瓦打磨加工后留有的应力，存放件24包括底板245，底板245的顶部固定连接有支杆244，支杆244的顶部固定连接有连接板243，连接板243的内部开设有通孔，连接板243的顶部固定连接有间隔设置的排列板242，排列板242的顶部开设有与通孔相连通的存放槽241，通过设置有存放槽241、排列板242、连接板243、支杆244和底板245，支杆244与连接板243垫高预留空间，存放槽241与排列板242排列轴瓦，通孔连通热空气提高受热效果。
在使用时，利用电动推杆25的运作推动存放件24沿着滑槽22左右滑动，从而推出或回拉轴瓦进行存放，便于进行后续加工，存放箱23内统一存放加工后的轴瓦，存放件24进行平放，利用电热管27和鼓风机28的共同运作经通槽向上吹动热空气进行轴瓦的加热升温，来减小轴瓦打磨加工后留有的应力，支杆244与连接板243垫高预留空间，存放槽241与排列板242排列轴瓦，通孔连通热空气提高受热效果。
综上所述，该轴瓦加工装置，利用电动推杆25的运作推动存放件24沿着滑槽22左右滑动，从而推出或回拉轴瓦进行存放，便于进行后续加工，存放箱23内统一存放加工后的轴瓦，存放件24进行平放，利用电热管27和鼓风机28的共同运作经通槽向上吹动热空气进行轴瓦的加热升温，来减小轴瓦打磨加工后留有的应力，支杆244与连接板243垫高预留空间，存放槽241与排列板242排列轴瓦，通孔连通热空气提高受热效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
