技术领域
本实用新型计算机技术领域，具体为一种便于使用的计算机内存条防反插插槽。
背景技术
内存条是CPU可通过总线寻址，并进行读写操作的电脑部件。内存条在个人电脑历史上曾经是主内存的扩展。随着电脑软、硬件技术不断更新的要求，内存条已成为读写内存的整体。我们通常所说电脑内存(RAM)的大小，即是指内存条的总容量，内存条是电脑必不可少的组成部分，CPU可通过数据总线对内存寻址。历史上的电脑主板上有主内存，内存条是主内存的扩展。以后的电脑主板上没有主内存，CPU完全依赖内存条。所有外存上的内容必须通过内存才能发挥作用，内存条在使用的时候需要将其插接在插槽中来使用，而目前插槽未能直观的提示用户如何正确将内存条插入，而在插接过程中极易出现内存条插反的情况，这有可能会导致插接的时候出现内存条内部电路被损坏的现象，因此导致内存条内部重要文件丢失，为工作带来不便。
实用新型内容
本实用新型的目的在于提供了一种便于使用的计算机内存条防反插插槽，达到更直观的提醒用户如何正确的将内存条插入插槽内，避免了内存条反插造成损坏，从而避免了内存条内部文件的丢失，为使用者工作时带来有利条件的目的。
为实现上述目的，本实用新型提供如下技术方案：一种便于使用的计算机内存条防反插插槽，包括防护盒、限位装置和导入装置组成，所述防护盒的顶部与限位装置的底部连接，所述防护盒的内侧与导入装置的外表面连接，所述限位装置由轮盘、内接螺纹块一、螺纹杆、盖板、防尘网、转轴和内接螺纹块二组成，所述轮盘的轴心与螺纹杆的顶部连接，所述螺纹杆的外表面分别与内接螺纹块一和内接螺纹块二的内侧连接，所述内接螺纹块一的右侧面与盖板的左侧面连接，所述转轴的输出轴与盖板的内侧连接，所述盖板的内侧与防尘网的外表面连接。
所述导入装置由滑轮、转杆、限位块、导轨、滑块、连接块、弹簧和橡胶块组成，所述滑轮的轴心与转杆的外表面连接，所述转杆的两端与限位块的内侧连接，所述限位块在远离滑轮的一端与防护盒的内壁连接，所述防护盒的内侧与导轨的外表面连接，所述导轨的内侧与滑块的外表面连接，两侧的滑块相对的面分别与两侧连接块相背的面连接，两侧的连接块相对的面分别与橡胶块的两侧连接，所述橡胶块的底部与弹簧的顶部连接，所述弹簧的底部与防护盒的内侧底部连接。
优选的，所述内接螺纹块二的左侧面与防护盒的右侧面连接。
优选的，所述防护盒的进口处设置有凹槽。
优选的，所述橡胶块的内侧设置有凸型口，凸型口位于内存条接口的正上方。
优选的，所述盖板的内侧设置有通口，通口的内侧与防尘网的外表面连接。
优选的，所述转轴的底座与防护盒的左侧顶部连接。
本实用新型提供了一种便于使用的计算机内存条防反插插槽。具备以下有益效果：
(1)、本实用新型通过轮盘、内接螺纹块一、螺纹杆、盖板、防尘网、转轴和内接螺纹块二的设置，再需要将内存条插入插槽内时，内存条通过插槽的插口进入，再通过滑轮、转杆和限位块的配合，使内存条进入到橡胶块内侧设置的凸型口的内部，此时弹簧逐渐向下压缩，通过导轨、滑块和连接块的配合，使橡胶块在插槽的内部匀速的下滑，最终插入接口的内部，并同一时间，转动盖板，使内接螺纹块一处于内接螺纹块二的正上方，并顺时针转动轮盘，就可使螺纹杆进入内接螺纹块一和内接螺纹块二的内部，使内存条在接口内不会出现松动的状况，再使用者需要取出内存条的时候，只需逆时针转动轮盘使螺纹杆离开内接螺纹块二的内部，再通过转轴的配合使盖板离开插槽，此时弹簧逐渐恢复到起始位置，通过滑块带动橡胶块在导轨内匀速向上运动，使内存条从接口内部弹出，使用者便可取下内存条。
(2)、本实用新型通过滑轮、转杆、限位块、导轨、滑块、连接块、弹簧和橡胶块的设置，通过在防护盒进口处设置凹槽，使用者再将内存条插入插槽内，所使用的内存条带有金手指的一面应对应凹槽，再通过滑轮、转杆和限位块的配合，使内存条进入到橡胶块内侧设置的凸型口内，若内存条反插，内存条无法进入到凸型口，最终也就无法进入到插槽内，从而达到更直观的提醒用户如何正确的将内存条插入插槽接口内，避免了内存条反插造成损坏，从而避免了内存条内部文件的丢失，为使用者工作时带来有利条件。
附图说明
图1为本实用新型正视图；
图2为本实用新型侧视图；

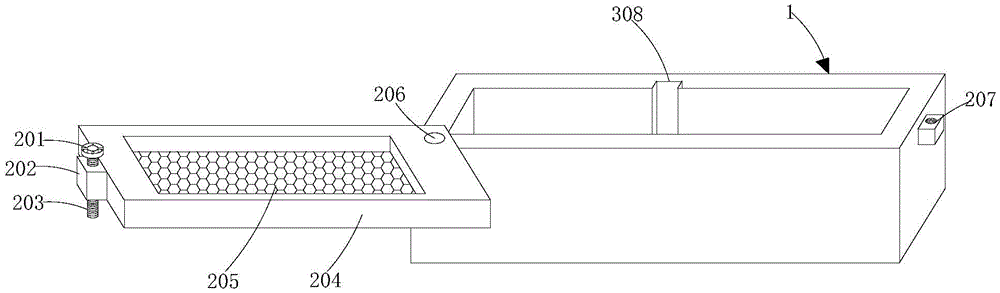

图3为本实用新型盖板的左侧视图；
图4为本实用新型橡胶块的结构示意图。
图中：1防护盒、2限位装置、3导入装置、201轮盘、202内接螺纹块一、203螺纹杆、204盖板、205防尘网、206转轴、207内接螺纹块二、301滑轮、302转杆、303限位块、304导轨、305滑块、306连接块、307弹簧、308凹槽、309凸型口、310橡胶块。
具体实施方式
如图1-4所示，本实用新型提供一种技术方案：一种便于使用的计算机内存条防反插插槽，包括防护盒1、限位装置2和导入装置3组成，防护盒1的顶部与限位装置2的底部固定连接，防护盒1的内侧与导入装置3的外表面固定连接，限位装置2由轮盘201、内接螺纹块一202、螺纹杆203、盖板204、防尘网205、转轴206和内接螺纹块二207组成，轮盘201的轴心与螺纹杆203的顶部固定连接，螺纹杆203的外表面分别与内接螺纹块一202和内接螺纹块二207的内侧螺纹连接，内接螺纹块一202的右侧面与盖板204的左侧面固定连接，转轴206的输出轴与盖板204的内侧固定连接，盖板204的内侧与防尘网205的外表面固定连接。
导入装置3由滑轮301、转杆302、限位块303、导轨304、滑块305、连接块306、弹簧307和橡胶块310组成，滑轮301的轴心与转杆302的外表面活动连接，转杆302的两端与限位块303的内侧固定连接，限位块303在远离滑轮301的一端与防护盒1的内壁固定连接，防护盒1的内侧与导轨304的外表面固定连接，导轨304的内侧与滑块305的外表面活动连接，两侧的滑块305相对的面分别与两侧连接块306相背的面固定连接，两侧的连接块306相对的面分别与橡胶块310的两侧固定连接，橡胶块310的底部与弹簧307的顶部固定连接，弹簧307的底部与防护盒1的内侧底部固定连接，内接螺纹块二207的左侧面与防护盒1的右侧面固定连接，防护盒1的进口处开设有凹槽308，橡胶块310的内侧开设有凸型口309，凸型口309位于内存条接口的正上方，盖板204的内侧开设有通口，通口的内侧与防尘网205的外表面固定连接，转轴206的底座与防护盒1的左侧顶部固定连接。
在使用时，再需要将内存条插入插槽内时，内存条通过插槽的插口进入，再通过滑轮301、转杆302和限位块303的配合，使内存条进入到橡胶块306内侧设置的凸型口309的内部，此时弹簧307逐渐向下压缩，通过导轨304、滑块305和连接块306的配合，使橡胶块310在插槽的内部匀速的下滑，最终插入接口的内部，并同一时间，转动盖板204，使内接螺纹块一202处于内接螺纹块二207的正上方，并顺时针转动轮盘201，就可使螺纹杆203进入内接螺纹块一202和内接螺纹块二207的内部，使内存条在接口内不会出现松动的状况，再使用者需要取出内存条的时候，只需逆时针转动轮盘201使螺纹杆203离开内接螺纹块二207的内部，再通过转轴206的配合使盖板204离开插槽，此时弹簧307逐渐恢复到起始位置，通过滑块305带动橡胶块310在导轨304内匀速向上运动，使内存条从接口内部弹出，使用者便可取下内存条。
综上可得，本实用新型通过轮盘201、内接螺纹块一202、螺纹杆203、盖板204、防尘网205、转轴206和内接螺纹块二207的设置，再需要将内存条插入插槽内时，内存条通过插槽的插口进入，再通过滑轮301、转杆302和限位块303的配合，使内存条进入到橡胶块306内侧设置的凸型口309的内部，此时弹簧307逐渐向下压缩，通过导轨304、滑块305和连接块306的配合，使橡胶块310在插槽的内部匀速的下滑，最终插入接口的内部，并同一时间，转动盖板204，使内接螺纹块一202处于内接螺纹块二207的正上方，并顺时针转动轮盘201，就可使螺纹杆203进入内接螺纹块一202和内接螺纹块二207的内部，使内存条在接口内不会出现松动的状况，再使用者需要取出内存条的时候，只需逆时针转动轮盘201使螺纹杆203离开内接螺纹块二207的内部，再通过转轴206的配合使盖板204离开插槽，此时弹簧307逐渐恢复到起始位置，通过滑块305带动橡胶块310在导轨304内匀速向上运动，使内存条从接口内部弹出，使用者便可取下内存条，本实用新型通过滑轮301、转杆302、限位块303、导轨304、滑块305、连接块306、弹簧307和橡胶块310的设置，通过在防护盒1进口处设置凹槽308，使用者再将内存条插入插槽内，所使用的内存条带有金手指的一面应对应凹槽308，再通过滑轮301、转杆302和限位块303的配合，使内存条进入到橡胶块306内侧设置的凸型口309内，若内存条反插，内存条无法进入到凸型口309，最终也就无法进入到插槽内，从而达到更直观的提醒用户如何正确的将内存条插入插槽接口内，避免了内存条反插造成损坏，从而避免了内存条内部文件的丢失，为使用者工作时带来有利条件。
