技术领域
本实用新型涉及化肥生产领域，具体为一种化肥混合器的内侧壁清洗装置。
背景技术
用化学方法制成的含有一种或几种农作物生长需要的营养元素的肥料。化学肥料的简称。只含有一种可标明含量的营养元素的化肥称为单元肥料，如氮肥、磷肥、钾肥以及次要常量元素肥料和微量元素肥料。含有氮、磷、钾三种营养元素中的两种或三种且可标明其含量的化肥，称为复合肥料或混合肥料。化肥的有效组分在水中的溶解度通常是度量化肥有效性的标准。品位是化肥质量的主要指标，它是指化肥产品中有效营养元素或其氧化物的含量百分率，如：氮、磷、钾、钙、钠、锰、硫、硼、铜、铁、钼、锌的百分含量。
化肥生产混合过程当中经常有许多化肥残留在混合器的内腔，不仅造成化肥的浪费，残余的化肥也会因为周遭温度情况容易挥发到空气中造成空气污染。
基于此，本实用新型设计了一种化肥混合器的内侧壁清洗装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种化肥混合器的内侧壁清洗装置，以解决上述装置肥残留在混合器的内腔，不仅造成化肥的浪费，残余的化肥也会因为周遭温度情况容易挥发到空气中造成空气污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化肥混合器的内侧壁清洗装置，包括混合器外壳，所述混合器外壳的顶部设置有清洗密封盖，所述清洗密封盖的底部设置有环形喷水管，所述环形喷水管的顶部右侧设置有进水管道，所述进水管道的顶部穿过清洗密封盖的顶部，所述清洗密封盖的顶部设置有电机箱，所述电机箱的内腔右侧壁设置有电机，所述电机的动力输出端转动连接有传动轴，所述传动轴的左端套接有第一锥齿轮，所述第一锥齿轮的底部啮合设置有第二锥齿轮，所述第二锥齿轮的内腔转动连接有固定轴，所述固定轴的底部固定设置有固定杆，所述固定杆的外侧壁均匀固接有清洗伸缩杆，两组所述清洗伸缩杆相远离一侧固定设置有清洗刷头，所述固定杆的底部螺接有清洗面板，所述清洗面板的底部设置有第一刷毛，所述混合器外壳的右侧壁底部开设有出水口，所述出水口的外侧壁设置有开关阀，所述混合器外壳的底部设置有支撑座。
优选的，所述环形喷水管的底部均匀开设有喷水孔，便于为清洗化肥混合器内侧壁提供水源。
优选的，所述混合器外壳的外侧壁底部设置有安装座，所述安装座通过紧固螺钉与支撑座相固定。
优选的，所述清洗刷头包括固定于清洗伸缩杆右侧的固定把套，所述固定把套的内腔设置有毛刷杆，所述毛刷杆的两端分别与固定把套的顶部和底部转动连接，所述毛刷杆的外侧壁均匀设置有第二刷毛。
优选的，所述进水管道与出水口均连接有水管，起进水和排污水作用。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，使用时，根据混合器的大小调整清洗伸缩杆的长度，接通进水管道的水管，并打开开关，使水经喷水孔喷洒至侧壁，为清洗混合器侧壁提供水源，操作简单，与此同时启动电机开关，使固定轴带动固定杆和清洗面板转动，继而使清洗伸缩杆转动，使毛刷杆在固定杆的带动下转动的同时，其自身也在固定杆套中转动，加快了清洗速度，整个过程清洗全面，效率高，本实用新型提供了一种清洗全面、高效快速的清洗装置。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

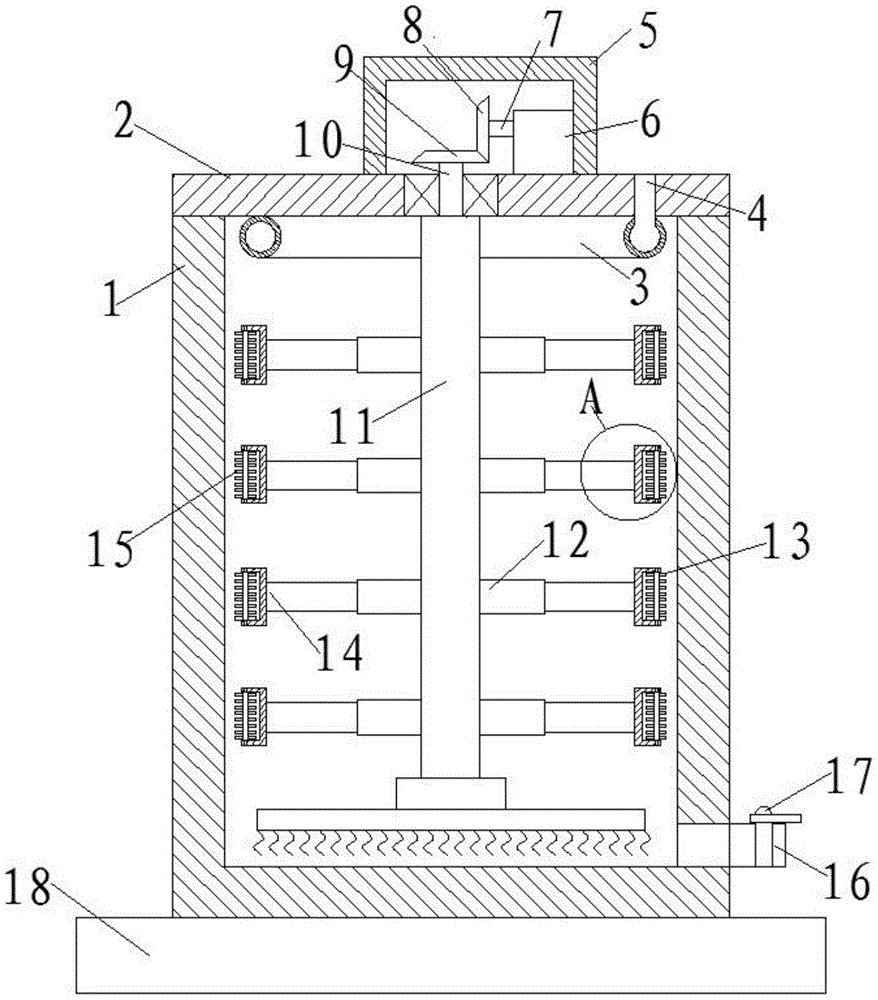

图1为本实用新型结构示意图；
图2为本实用新型结构A处放大图
图3为本实用新型结构俯视图；
图4为本实用新型环形喷水管结构示意图。
附图中，各标号所代表的部件列表如下：
1-混合器外壳，2-清洗密封盖，3-环形喷水管，4-进水管道，5-电机箱，6-电机，7-传动轴，8-第一锥齿轮，9-第二锥齿轮，10-固定轴，11-固定杆，12-清洗伸缩杆，13-清洗刷头，131-固定杆套，132-毛刷杆，133-第二刷毛，14-清洗面板，15-第一刷毛，16-出水口，17-开关阀，18-支撑座，19-喷水孔，20-安装座，21-紧固螺钉。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种化肥混合器的内侧壁清洗装置，包括混合器外壳1，混合器外壳1的顶部设置有清洗密封盖2，清洗密封盖2的底部设置有环形喷水管3，环形喷水管3的底部均匀开设有喷水孔19，环形喷水管3的顶部右侧设置有进水管道4，进水管道4的顶部穿过清洗密封盖2的顶部，清洗密封盖2的顶部设置有电机箱5，电机箱5的内腔右侧壁设置有电机6，电机6的动力输出端转动连接有传动轴7，传动轴7的左端套接有第一锥齿轮8，第一锥齿轮8的底部啮合设置有第二锥齿轮9，第二锥齿轮9的内腔转动连接有固定轴10，固定轴10的底部固定设置有固定杆11，固定杆11的外侧壁均匀固接有清洗伸缩杆12，两组清洗伸缩杆12相远离一侧固定设置有清洗刷头13，清洗刷头13包括固定于清洗伸缩杆12右侧的固定杆套131，固定杆套131的内腔设置有毛刷杆132，毛刷杆132的两端分别与固定杆套131的顶部和底部转动连接，毛刷杆132的外侧壁均匀设置有第二刷毛133，固定杆11的底部螺接有清洗面板14，清洗面板14的底部设置有第一刷毛15，混合器外壳1的右侧壁底部开设有出水口16，进水管道4与出水口16均连接有水管，出水口16的外侧壁设置有开关阀17，混合器外壳1的底部设置有支撑座18，混合器外壳1的外侧壁底部设置有安装座20，安装座20通过紧固螺钉21与支撑座18相固定。
本实施例的一个具体应用为：该装置为一种化肥混合器的内侧壁清洗装置，使用时，根据混合器的大小来调节清洗伸缩杆12选择合适尺寸的清洗面板14螺接于固定杆11的底部，接通进水管道4的水管，打开水源开关，使水经过环形喷水管3由喷水孔19喷洒至混合器的内腔，启动电机6开关，电机6的动力输出端带动传动轴7转动，继而通过第一锥齿轮8使第二锥齿轮9转动，带动固定轴10转动，使得固定杆11带动清洗伸缩杆12和清洗面板14转动，带动清洗刷头13刷头转动，同时带动清洗刷头13内腔的第二刷毛133绕着毛刷杆132的转动，接通出水口16处的水管，将开关阀17打开，使污水经过水管排出。
