技术领域
本实用新型涉及除水设备技术领域，具体为一种环保的雨伞除水设备。
背景技术
在下雨天人们从屋外进入商店或大型商场内时，由于雨伞上寄存着许多雨水，很容易将商店内的地板弄湿和弄脏。目前大多数人处理带雨水的雨伞的方法是，将雨伞上的水用手抖落，不过这种做法很难将雨伞上的水给甩干，所以一般情况下为了避免水流到地面，会在雨伞外面套一个塑料袋，但是现在的用于套雨伞的塑料袋较薄，且很容易被损坏，最后雨伞上的水还是会流到商场的内部，不仅给商场的人们带来诸多的不便，且由于使用大量的塑料袋对环境污染也比较的严重。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种环保的雨伞除水设备，解决了在下雨天带伞进入商场时很难把雨伞上的雨水除去，使用塑料袋套着不仅不方便而且对环境会造成污染的问题。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种环保的雨伞除水设备，包括除水箱和连接板，除水箱的内顶部和连接板的上方均安装有第一轴承座，第一轴承座的内部安装有伸缩弹簧，伸缩弹簧的一端固定安装在连接板上，伸缩弹簧的另一端安装有驱动螺纹杆，驱动螺纹杆的一端位于除水箱的外部，第一轴承座的内部安装有旋转杆，驱动螺纹杆位于除水箱外部的一端固定安装有把手，旋转杆的表面固定安装有齿轮，除水箱的内顶部和连接板的顶部且位于驱动螺纹杆的两侧均固定安装有第二轴承座，除水箱内顶部上第二轴承座的内部安装有放置桶，连接板上的第二轴承座内部安装有转轴，转轴的表面亦固定套接有齿轮，齿轮之间相互啮合，除水箱的一侧安装有推动把手，旋转杆的内部开设有驱动螺纹杆相适配的内螺纹，连接板和放置桶上均开设有排水孔，转轴的顶部焊接有卡紧座，卡紧座的内壁上固定安装有四个夹紧机构，夹紧机构远离卡紧座的一端设置有雨伞夹紧环。
优选的，除水箱的内部活动安装有雨水收集盒，雨水收集盒的外侧设置有拉动把手。
优选的，把手的表面均安装有防滑橡胶套。
优选的，放置桶的内部安装有柔性吸水布。
优选的，除水箱的底部通过螺栓固定的方式安装有万向轮。
优选的，夹紧机构包括夹紧杆，夹紧杆的内部安装有复位弹簧，复位弹簧一端安装有伸缩杆，伸缩杆远离复位弹簧的一端和夹紧环连接。
（三）有益效果
本实用新型提供了一种环保的雨伞除水设备。具备有益效果如下：
该环保的雨伞除水设备，通过旋转甩干的原理能够有效的达到对雨伞上的水珠进行甩干的效果，以避免雨水流到商场或者大型超市内的地板上从而对地板造成损坏，通过简单的手推动，把雨伞上的水甩干，不再向传统的需要使用大量的塑料袋套着雨伞，造成资源的浪费和环境的污染，从而达到环保有效的对雨伞上的水珠进行清除的效果，解决了在下雨天带伞进入商场时很难把雨伞上的雨水除去，使用塑料袋套着不仅不方便而且对环境会造成污染的问题。
附图说明

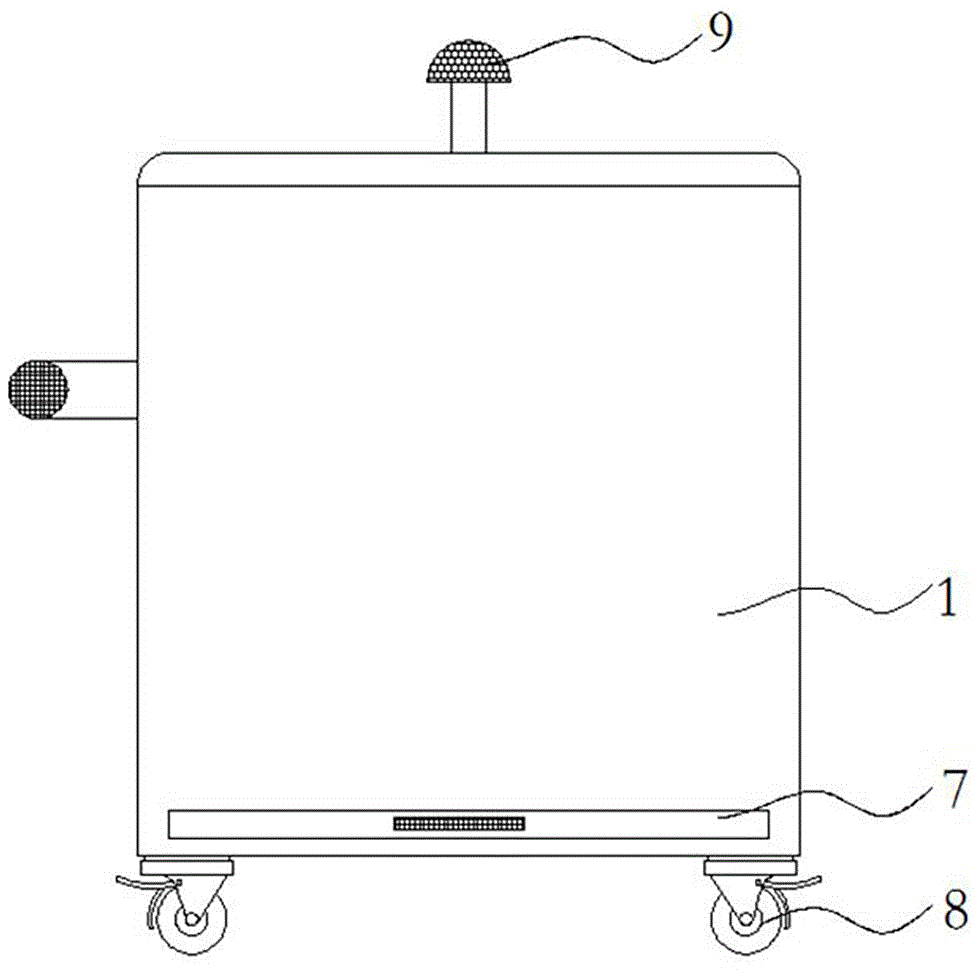

图1为本实用新型示意图；
图2为本实用新型除水箱剖视图；
图3为本实用新型旋转杆结构剖视图；
图4为本实用新型俯视图；
图5为本实用新型卡紧座结构俯视图；
图6为本实用新型夹紧机构俯视图。
图中：1除水箱、2第一轴承座、3旋转杆、4伸缩弹簧、5驱动螺纹杆、6齿轮、7雨水收集盒、8万象轮、9把手、10防滑橡胶套、11排水孔、12第二轴承座、13放置桶、14连接板、15转轴、16卡紧座、17夹紧机构、171夹紧杆、172复位弹簧、173伸缩杆、18夹紧环。
具体实施方式
下面通过附图和实施例对本实用新型作进一步详细阐述。
本实用新型实施例提供一种环保的雨伞除水设备，如图1-6所示，包括除水箱1和连接板14，除水箱1的底部通过螺栓固定的方式安装有万向轮8，万向轮8的设置起到了在移动除水箱1时的便利性能，除水箱1的移动变的更加的方便，且通过万象轮8上设置的紧固防滑装置在除水箱1移动到某一处不需要移动时就可以对万象轮8进行有效的固定，防止除水箱1的移动，除水箱1的内顶部和连接板14的上方均安装有第一轴承座2，第一轴承座2的内部安装有伸缩弹簧4，伸缩弹簧4的一端固定安装在连接板14上，伸缩弹簧4的另一端安装有驱动螺纹杆5，驱动螺纹杆5的一端位于除水箱1的外部，第一轴承座2的内部安装有旋转杆3，驱动螺纹杆5位于除水箱1外部的一端固定安装有把手9，把手9的表面均安装有防滑橡胶套10，把手9的设置可以达到在推动除水箱1进行移动时更加的方便，通过橡胶套10的设置在较热的天气或者较冷的天气时推动把手时更加的舒适，不会感觉把手9太凉或者太热，且当在雨天除水箱1旁边的人滑到时碰到把手9会大大减轻碰到时的伤害性，旋转杆3的表面固定安装有齿轮6，除水箱1的内顶部和连接板14的顶部且位于驱动螺纹杆5的两侧均固定安装有第二轴承座12，除水箱1内顶部上第二轴承座12的内部安装有放置桶13，放置桶13的内部安装有柔性吸水布，通过放置桶13内部安装的柔性吸水布的设置起到很好的对伞上的雨水进行更加彻底吸附的效果，连接板14上的第二轴承座12内部安装有转轴15，转轴15的表面亦固定套接有齿轮6，齿轮6之间相互啮合，除水箱1的一侧安装有推动把手，旋转杆3的内部开设有驱动螺纹杆5相适配的内螺纹，连接板14和放置桶13上均开设有排水孔11，转轴15的顶部焊接有卡紧座16，卡紧座16的内壁上固定安装有四个夹紧机构17，夹紧机构17远离卡紧座16的一端设置有雨伞夹紧环18，夹紧机构17包括夹紧杆171，夹紧杆171的内部安装有复位弹簧172，复位弹簧172一端安装有伸缩杆173，伸缩杆173远离复位弹簧172的一端和夹紧环18连接，有效的对雨伞进行夹紧固定，从而使得在雨伞出去雨水时更加的稳固，不会出现伞进行晃动的状况，除水箱1的内部活动安装有雨水收集盒7，雨水收集盒7的外侧设置有拉动把手，通过雨水收集盒7的设置有效的把雨伞上甩出的雨水进行收集，不仅有效的防止了雨水的外溅，且收集的雨水可以用来浇灌一些花草树木，或者用来拖地板，起到充分的对水资源的利用更加的环保。
工作原理：在下雨天使用时当人们拿着带雨水的雨伞进入超市或者大型商场时这时首先把雨伞插接放置桶13的内部，这时通过把手9按压驱动螺纹杆5，在驱动螺纹杆5向下移动的过程中通过第一轴承座2的配合使得旋转杆3进行转动，在旋转杆3转动的情况下通过齿轮6之间的配合带动转轴15顶部焊接有卡紧座16进行转动，在卡紧座16对雨伞底部进行卡进的状态下，从而带动卡紧座16内部的雨伞进行旋转，利用旋转甩干的原理把雨伞上的雨水进行有效快速的甩干。
在甩干结束后把雨伞拿出，这时在伸缩弹簧4的伸缩下给驱动螺纹杆5一个向上的力，这时驱动螺纹杆5向上移动，在驱动螺纹杆5向上移动的同时会再次带动旋转杆3进行转动，同时会使得卡紧座16进行再次反向旋转，把放置桶13内部的雨水和雨伞上反面夹杂着的雨水再次彻底甩出，从而保持放置桶内部的一个干燥的环境以便于下次的雨水甩干，同时由于除水箱1内部设置的多个放置桶13可以适用于不同长度的多个雨伞的除水使得除水效率大大提高。
综上，该环保的雨伞除水设备，通过旋转甩干的原理能够有效的达到对雨伞上的水珠进行甩干的效果，以避免雨水流到商场或者大型超市内的地板上从而对地板造成损坏，通过简单的手推动，把雨伞上的水甩干，不再向传统的需要使用大量的塑料袋套着雨伞，造成资源的浪费和环境的污染，从而达到环保有效的对雨伞上的水珠进行清除的效果，解决了在下雨天带伞进入商场时很难把雨伞上的雨水除去，使用塑料袋套着不仅不方便而且对环境会造成污染的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
