技术领域
本实用新型涉及电极糊技术领域，具体为一种快速制备标准粒度电极糊的装置。
背景技术
电极糊是供给铁合金炉、电石炉等电炉设备使用的导电材料，电极糊也称自焙电极，电极糊是供给铁合金炉、电石炉等电炉设备使用的导电材料，它能耐高温，同时热膨胀系数小，而电极糊在制备时，需要先对电极糊的原料进行研磨，将电极糊研磨成粉末状，而现有技术中，电极糊加工的研磨设备，研磨效果较差，电极糊原料研磨后颗粒的均匀度相差较大，这样使得研磨的效率较低，而且这样也影响电极糊生产的质量。
目前，现有的研磨设备用于加工电极糊，电极糊原料研磨后颗粒的均匀度相差较大，影响电极糊的生产质量，使用不便，不利于推广使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种快速制备标准粒度电极糊的装置，解决了现有的研磨设备用于加工电极糊，电极糊原料研磨后颗粒的均匀度相差较大，影响电极糊的生产质量的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种快速制备标准粒度电极糊的装置，包括基座，所述基座的下表面四角处均固定安装有支撑柱，所述基座的下表面中部固定连接有出料斗，所述基座的上表面一侧固定连接有固定块，所述固定块的顶部固定安装有第一电机，所述第一电机通过转轴固定连接有第一伞齿轮，所述第一伞齿轮的一侧啮合连接有第二伞齿轮，所述第二伞齿轮的中部固定连接有圆柱；
所述基座的上表面中部固定安装有箱体，所述箱体的内部一侧开设有凹槽，所述圆柱的一端贯穿箱体的一侧并插入凹槽内，所述圆柱位于箱体内部的一端外侧固定连接有螺旋叶片，所述箱体的上表面一侧固定安装有入料斗；
所述基座的上表面另一侧固定安装有固定桩，所述固定桩的上表面两侧均固定安装有第二电机，所述第二电机通过转轴固定连接有捣碎杆，所述固定桩的上表面中部固定安装有直线振动器，所述直线振动器的一侧固定连接活塞杆的一端，所述活塞杆的另一端固定连接有振动筛盘，所述箱体的内腔底部固定连接有限定筛盘。
可选的，所述基座的中部开设有矩形通孔；
所述支撑柱的底部外侧套接有防滑套。
可选的，所述箱体的靠近第一电机的一侧固定安装有防护盖板；
所述箱体靠近直线振动器的一侧固定安装有活塞外壳。
可选的，所述活塞外壳的内部活动连接有活塞套，所述活塞套的两端均固定连接有弹簧，所述弹簧缠绕在活塞杆的外侧并与活塞杆活动连接；
所述活塞杆的另一端依次贯穿活塞外壳、活塞套和箱体的一侧并与振动筛盘固定连接。
可选的，所述活塞杆与活塞套固定连接；
所述捣碎杆设置有两个，两个所述捣碎杆的外侧均设置有锥形锉齿，且两个所述捣碎杆外侧的锥形锉齿交错设置。
可选的，所述固定桩呈凸字状；
所述限定筛盘的表面均开设有多个限定孔，多个所述限定孔呈矩形阵列分布。
(三)有益效果
本实用新型提供了一种快速制备标准粒度电极糊的装置，具备以下有益效果：
(1)、该快速制备标准粒度电极糊的装置，通过在支撑柱的底部设置防滑套，有效增强了装置的稳定性，通过第一伞齿轮和第二伞齿轮的相互配合，能够有效避免装置产生噪音，通过圆柱带动螺旋叶片转动，能够快速捣碎电极糊原料，有效提高了电极糊的生产效率，通过设置振动筛盘和限定筛盘，提高了电极糊的生产质量，通过设置防护盖板，对伞齿轮起到防护的作用，在加工过程中有效降低了安全事故的发生率；
(2)、该快速制备标准粒度电极糊的装置，通过设置捣碎杆，对电极糊进一步的研磨加工，提高了电极糊的生产质量，通过直线振动器和活塞装置的相互配合，使振动筛盘以相同的频率直线晃动，提高了电极糊的生产速率。
附图说明

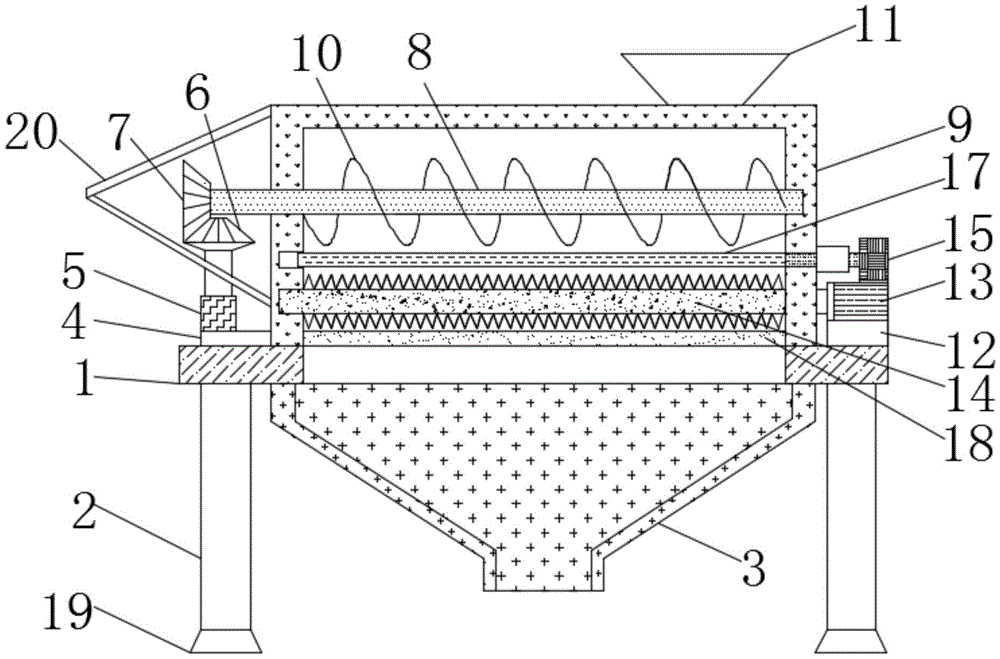

图1为本实用新型结构主视剖视示意图；
图2为本实用新型结构侧视示意图；
图3为本实用新型捣碎杆结构的俯视示意图；
图4为本实用新型活塞套结构的剖视示意图；
图5为本实用新型限定筛盘结构的俯视示意图。
图中：1-基座，2-支撑柱，3-出料斗，4-固定块，5-第一电机，6-第一伞齿轮，7-第二伞齿轮，8-圆柱，9-箱体，10-螺旋叶片，11-入料斗，12-固定桩，13-第二电机，14-捣碎杆，15-直线振动器，16-活塞杆，17-振动筛盘，18-限定筛盘，19-防滑套，20-防护盖板，21-活塞外壳，22-活塞套。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
请参阅图1-5，本实用新型提供一种技术方案：
一种快速制备标准粒度电极糊的装置，包括基座1，基座1的下表面四角处均固定安装有支撑柱2，基座1的下表面中部固定连接有出料斗3，基座1的上表面一侧固定连接有固定块4，固定块4的顶部固定安装有第一电机5，第一电机5通过转轴固定连接有第一伞齿轮6，第一伞齿轮6的一侧啮合连接有第二伞齿轮7，通过第一伞齿轮6和第二伞齿轮7的相互配合，能够有效避免装置产生噪音，第二伞齿轮7的中部固定连接有圆柱8；
基座1的上表面中部固定安装有箱体9，箱体9的内部一侧开设有凹槽，圆柱8的一端贯穿箱体9的一侧并插入凹槽内，圆柱8位于箱体9内部的一端外侧固定连接有螺旋叶片10，通过圆柱8带动螺旋叶片10转动，能够快速捣碎电极糊原料，有效提高了电极糊的生产效率，箱体9的上表面一侧固定安装有入料斗11；
基座1的上表面另一侧固定安装有固定桩12，固定桩12的上表面两侧均固定安装有第二电机13，第二电机13通过转轴固定连接有捣碎杆14，通过设置捣碎杆14，对电极糊进一步的研磨加工，提高了电极糊的生产质量，固定桩12的上表面中部固定安装有直线振动器15，直线振动器15的一侧固定连接活塞杆16的一端，活塞杆16的另一端固定连接有振动筛盘17，通过直线振动器和活塞装置的相互配合，使振动筛盘以相同的频率直线晃动，提高了电极糊的生产速率，箱体9的内腔底部固定连接有限定筛盘18。
作为本实用新型的一种可选技术方案：基座1的中部开设有矩形通孔，方便标准的电极糊原料颗粒落入出料斗3；
支撑柱2的底部外侧套接有防滑套19，有效增强了装置的稳定性。
作为本实用新型的一种可选技术方案：箱体9的靠近第一电机5的一侧固定安装有防护盖板20，对伞齿轮起到防护的作用，在加工过程中有效降低了安全事故的发生率；
箱体9靠近直线振动器15的一侧固定安装有活塞外壳21，便于活塞杆16直线运动。
作为本实用新型的一种可选技术方案：活塞外壳21的内部活动连接有活塞套22，活塞套22的两端均固定连接有弹簧，弹簧缠绕在活塞杆16的外侧并与活塞杆16活动连接，弹簧起到减震的作用；
活塞杆16的另一端依次贯穿活塞外壳21、活塞套22和箱体11的一侧并与振动筛盘17固定连接，振动筛盘17能够有效提高电极糊的生产速率。
作为本实用新型的一种可选技术方案：活塞杆16与活塞套22固定连接，活塞套22能够限制活塞杆16的移动距离，并且使活塞杆16能够直线运动；
捣碎杆14设置有两个，两个捣碎杆14的外侧均设置有锥形锉齿，且两个捣碎杆14外侧的锥形锉齿交错设置，提高了捣碎杆14的加工速率。
作为本实用新型的一种可选技术方案：固定桩12呈凸字状，方便放置电机和直线振动器；
限定筛盘18的表面均开设有多个限定孔，多个限定孔呈矩形阵列分布，限定孔能够提高电极糊的生产质量。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
综上所述，该快速制备标准粒度电极糊的装置，使用时，首先启动第一电机5带动第一伞齿轮6转动，第一伞齿轮6带动第二伞齿轮7转动，第二伞齿轮7带动圆柱8转动，圆柱8带动螺旋叶片10旋转，使用者根据实际使用情况将电极糊原料放入入料斗11，然后启动直线振动器15带动活塞杆16移动，活塞杆16带动活塞套22移动，活塞套22在移动过程中拉动弹簧，使活塞杆16以相同的频率带动振动筛盘17直线晃动，启动第二电机13带动捣碎杆14转动，经过振动筛盘17筛选的原料颗粒被捣碎杆14进一步的研磨加工，加工过后经过限定筛盘18的筛选，落入出料斗3，完成生产。
需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
