一种具有防潮功能的图书存放柜

技术领域

本实用新型涉及存放柜技术领域，尤其涉及一种具有防潮功能的图书存放柜。

背景技术

目前，在对图书进行存放中，一般是直接将图书存放进存放柜中，但是现有的存放柜并不具有防潮的功能，当存放柜中的湿度过大时，图书容易发霉，潮湿，使得图书损坏，为此我们提出了一种具有防潮功能的图书存放柜。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有防潮功能的图书存放柜。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种具有防潮功能的图书存放柜，包括柜体，所述柜体的一侧设有柜门，所述柜体内等距设有多个盒体，所述盒体内设有矩形框架，并且矩形框架上设有固定机构，所述矩形框架的一端贯穿盒体的一侧并延伸出去设有密封机构，所述矩形框架的表面设有纱网，所述矩形框架的一侧盒体内设有风扇，所述风扇的一侧盒体的上方和底部均设有多个通孔，所述通孔位于矩形框架的上方，所述风扇的另一侧盒体的上方和底部均设有管体，并且管体上设有多个出气孔。

优选的，所述固定机构包括设置在矩形框架底部的固定孔和设置在盒体底部的安装框，所述安装框内设有固定杆，所述固定杆的上端贯穿盒体的底部设置在固定孔内，所述固定杆的下端贯穿安装框的底部并延伸出去，所述安装框内固定杆上设有限位板，所述限位板与安装框之间固定杆上套设有弹簧。

优选的，所述密封机构包括设置在矩形框架内壁上的限位块，所述限位块的一侧设有橡胶塞，所述橡胶塞的一侧从矩形框架内延伸出去，并且橡胶塞与矩形框架的内壁相抵。

优选的，所述盒体的外侧矩形框架的一端设有拉手。

优选的，所述柜体的底部等距设有多个车轮，并且车轮为带刹车机构的万向车轮。

本实用新型提出的一种具有防潮功能的图书存放柜，有益效果在于：本实用新型中，通过柜体从而设置盒体，通过打开柜门从而将书籍放置在盒体上，通过矩形框架设置纱网，通过将干燥剂设置在矩形框架内，干燥剂透过纱网和盒体上的通孔，从而对柜体内的水分进行吸收，通过风扇从而使得柜体内的空气快速进入盒体内与干燥剂接触，同时经过干燥后的空气通过管体上的出气孔排入至柜体内，达到空气流动的目的，同时使得在空气流动的过程中将空气中的水分清除。此装置结构合理，方便操作，通过风扇使得空气流通，同时通过干燥剂使得在空气流动的过程中将空气中的水分清除，使得柜体内处于一个干燥环境，防止了图书受潮，发霉。

附图说明

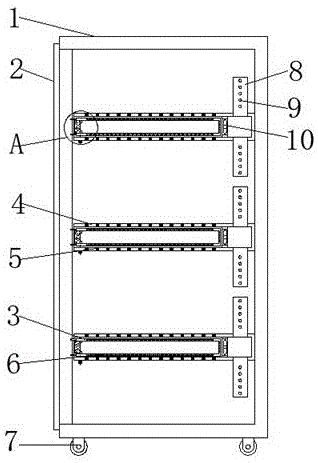

图1为本实用新型提出的一种具有防潮功能的图书存放柜的结构示意图；

图2为本实用新型提出的一种具有防潮功能的图书存放柜的图1中的A处放大结构示意图。

图中：柜体1、柜门2、矩形框架3、盒体4、通孔5、纱网6、车轮7、管体8、出气孔9、风扇10、拉手11、固定孔12、限位板13、弹簧14、固定杆15、安装框16、橡胶塞17、限位块18。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种具有防潮功能的图书存放柜，包括柜体1，柜体1的一侧设有柜门2，柜体1内等距设有多个盒体4，盒体4内设有矩形框架3，并且矩形框架3上设有固定机构，固定机构包括设置在矩形框架3底部的固定孔12和设置在盒体4底部的安装框16，安装框16内设有固定杆15，固定杆15的上端贯穿盒体4的底部设置在固定孔12内，固定杆15的下端贯穿安装框16的底部并延伸出去，安装框16内固定杆15上设有限位板13，限位板13与安装框16之间固定杆15上套设有弹簧14，柜体1的底部等距设有多个车轮7，并且车轮7为带刹车机构的万向车轮，通过柜体1从而设置盒体4，通过打开柜门2从而将书籍放置在盒体4上，通过盒体4设置安装框16，通过安装框16从而设置固定杆15，通过固定杆15从而设置限位板13，通过弹簧14从而推动限位板13带动固定杆15进行移动，使得固定杆15的一端位于固定孔12内，从而达到将矩形框架3固定在盒体4内，通过拉动固定杆15，使得固定杆15离开固定孔12内，从而方便将矩形框架3取出，便于对干燥剂进行更换，通过车轮7从而方便柜体1进行移动。

矩形框架3的一端贯穿盒体4的一侧并延伸出去设有密封机构，矩形框架3的表面设有纱网6，矩形框架3的一侧盒体4内设有风扇10，风扇10的一侧盒体4的上方和底部均设有多个通孔5，通孔5位于矩形框架3的上方，风扇10的另一侧盒体4的上方和底部均设有管体8，并且管体8上设有多个出气孔9，密封机构包括设置在矩形框架3内壁上的限位块18，限位块18的一侧设有橡胶塞17，橡胶塞17的一侧从矩形框架3内延伸出去，并且橡胶塞17与矩形框架3的内壁相抵，盒体4的外侧矩形框架3的一端设有拉手11，通过矩形框架3设置纱网6，通过将干燥剂设置在矩形框架3内，干燥剂透过纱网6和盒体4上的通孔5，从而对柜体1内的水分进行吸收，通过风扇10从而使得柜体1内的空气快速进入盒体4内与干燥剂接触，同时经过干燥后的空气通过管体8上的出气孔9排入至柜体1内，达到空气流动的目的，同时使得在空气流动的过程中将空气中的水分清除，通过打开橡胶塞17从而将干燥剂添加至矩形框架3内，风扇10连接供电机构。

本实用新型中，通过柜体1从而设置盒体4，通过打开柜门2从而将书籍放置在盒体4上，通过矩形框架3设置纱网6，通过将干燥剂设置在矩形框架3内，干燥剂透过纱网6和盒体4上的通孔5，从而对柜体1内的水分进行吸收，通过风扇10从而使得柜体1内的空气快速进入盒体4内与干燥剂接触，同时经过干燥后的空气通过管体8上的出气孔9排入至柜体1内，达到空气流动的目的，同时使得在空气流动的过程中将空气中的水分清除。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
