技术领域
本实用新型涉及茶树修剪技术领域，尤其涉及一种便于使用的茶树修剪机。
背景技术
茶树修剪机是茶园管理专用作业机械，用于茶树的轻修剪、定型修剪、深修剪、重修剪和台刈等作业场合。以往，茶树修剪多是用修枝剪刀进行手工修剪，费时费力，作业质量较差。对于机械化茶园来说，要保证树冠整齐，形成理想的茶树采摘面，实现机械化采茶，就必须采用机械化修剪作业。
但是目前市场上的茶树修剪机，在作业中，需要工人拿取修剪机对茶树进行修剪，容易造成工人手臂酸软，从而影响茶树的修剪效果，对矮的茶树修剪时，工人需要弯腰修剪，长时间保持同一姿势进行修剪，容易造成工人腰臂酸软，不仅浪费工人体力，而且浪费时间，从而影响工人的工作效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出一种便于使用的茶树修剪机。
为了实现上述目的，本实用新型采用了如下技术方案：一种便于使用的茶树修剪机，包括驱动箱，所述驱动箱的两侧设置有传动箱，所述传动箱远离的驱动箱一侧固定连接有固定架，所述固定架的一端安装有刀架，所述刀架的前表壁和后表壁安装有修剪刀，所述驱动箱的下表壁与滑杆的一端固定连接，所述滑杆的外表壁套接有滑套，所述滑套卡接在壳体的上表壁，所述壳体内壁的两侧均开设有滑槽，所述滑槽内设置有滑块，所述滑块的相对面分别于横板的两侧面固定连接，所述横板的上表壁与滑杆的一端固定连接，且横板的下表壁通过弹簧与壳体的内壁固定连接，所述壳体的一侧卡接有轴承，所述轴承内套接有转轴，所述转轴的一端与齿板的一侧固定连接，所述齿板的另一侧固定连接有手柄，且齿板的下方设置有固定栓，所述固定栓通过固定板与壳体的外表壁固定连接，所述转轴延伸至壳体内的一端固定连接有收线盘，所述收线盘的外表壁缠绕有牵引绳，所述牵引绳的一端与横板的上表壁固定连接，所述壳体的前表壁设置有把手，且壳体的底部设置有滚轮。
优选的，所述滚轮的数量为四个，且四个滚轮分别壳体底部的四个拐角处。
优选的，所述驱动箱内设置有电机，所述电机为双轴电机。
优选的，所述把手的数量为两个，且把手的外表壁套接有防滑套，所述防滑套的外表壁开设有防滑纹。
优选的，所述滑槽的长度为30cm，所述滑杆的上升高度等于滑槽的长度。
优选的，所述横板通过弹簧与壳体的内壁弹性连接，且弹簧的拉升长度为30cm。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型设置了把手、滚轮、驱动箱、传动箱和修剪刀，修剪时，工人通过控制面板控制驱动箱工作，驱动箱通过传动箱带动修剪刀工作，然后通过把手推动壳体，壳体通过滚轮滚动进行移动，工人不需要拿取修剪机进行修剪，从而节省了工人的体力，提高了茶树的修剪效果。
(2)本实用新型设置了弹簧、固定栓、齿板、手柄、转轴、收线盘和横板，对矮的茶树进行修剪时，工人向下拉动固定栓，然后通过手柄转动齿板，齿板转动带动转轴转动，转轴带动收线转动，收线盘转动放松牵引绳，弹簧拉动横板向下运动，横板带动滑杆向下运动，滑杆带动修剪刀向下运动，对修剪刀的高度进行调节，然后松开固定栓，使固定栓卡接在齿板的齿牙内，工人不需要弯腰修剪，从而节省了工人体力，提高了工人的工作效率。
附图说明

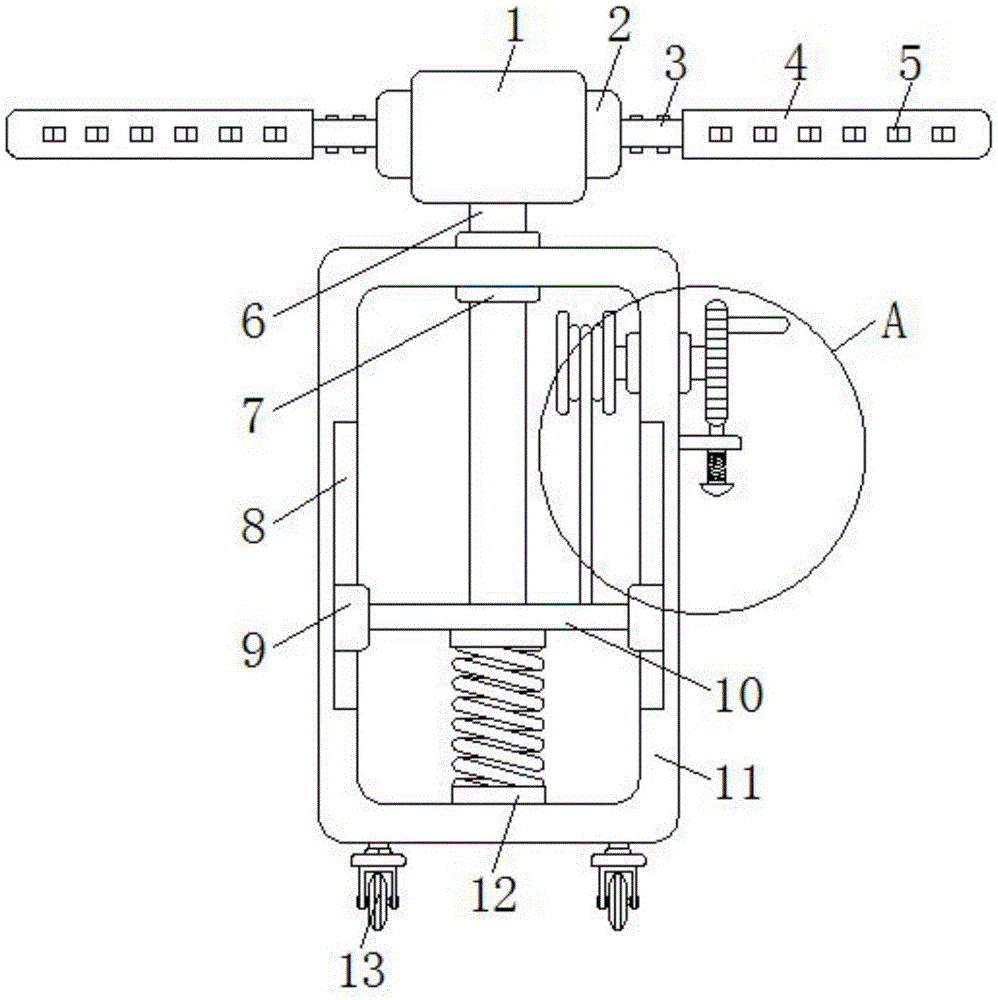

图1为本实用新型的结构示意图；
图2为本实用新型A处放大的结构示意图；
图3为本实用新型侧视的结构示意图；
图4为本实用新型俯视的刀架结构示意图。
图中：1-驱动箱；2-传动箱；3-固定架；4-刀架；5-修剪刀；6-滑杆；7-滑套；8-滑槽；9-滑块；10-横板；11-壳体；12-弹簧；13-滚轮；14-把手；15-齿板；16-手柄；17-固定板；18-固定栓；19-转轴；20-牵引绳；21-收线盘；22-轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参照图1-图4所示，本实用新型提供一种技术方案：一种便于使用的茶树修剪机，包括驱动箱1，驱动箱1内设置有电机，电机为双轴电机，电机的型号为1E32F,驱动箱1的两侧设置有传动箱2，传动箱2远离的驱动箱1一侧固定连接有固定架3，固定架3的一端安装有刀架4，刀架4的前表壁和后表壁安装有修剪刀5，通过设置修剪刀5，修剪刀5可以对茶树进行修剪，驱动箱1的下表壁与滑杆6的一端固定连接，滑杆6的外表壁套接有滑套7，通过设置滑杆6和滑套7，滑杆6可以在滑套7内滑动，滑套7卡接在壳体11的上表壁，壳体11内壁的两侧均开设有滑槽8，滑槽8的长度为30cm，滑杆6的上升高度等于滑槽8的长度，通过设置滑杆6的上升高度等于滑槽8的长度，滑槽8长度30cm，使得滑杆6的上升高度只能为滑槽8的长度，滑槽8内设置有滑块9，滑块9的相对面分别于横板10的两侧面固定连接，横板10的上表壁与滑杆6的一端固定连接，且横板10的下表壁通过弹簧12与壳体11的内壁固定连接，通过设置弹簧12，牵引绳20放松时，弹簧12可以拉动滑杆6向下运动滑杆6带动修剪刀5向下运动，对修剪刀5的高度进行调节，横板10通过弹簧12与壳体11的内壁弹性连接，且弹簧12的拉升长度为30cm，壳体11的一侧卡接有轴承22，通过设置轴承22，使转轴19可以转动，轴承22内套接有转轴19，转轴19的一端与齿板15的一侧固定连接，齿板15的另一侧固定连接有手柄16，且齿板15的下方设置有固定栓18，通过设置固定栓18，固定栓18可以卡接在齿板15的齿牙内，使齿板15不会转动，固定栓18通过固定板17与壳体11的外表壁固定连接，转轴19延伸至壳体11内的一端固定连接有收线盘21，收线盘21的外表壁缠绕有牵引绳20，通过设置牵引绳20，牵引绳20拉动横板10向上运动，横板10带动滑杆6向上运动，滑杆6带动修剪刀5向上运动，对修剪刀5的高度进行调节，牵引绳20的一端与横板10的上表壁固定连接，壳体11的前表壁设置有把手14，把手14的数量为两个，且把手14的外表壁套接有防滑套7，防滑套7的外表壁开设有防滑纹，通过设置防滑纹，增大了手掌与把手14之间的摩擦力，从而在推动壳体11时防止了手滑，且壳体11的底部设置有滚轮13，滚轮13的数量为四个，且四个滚轮13分别壳体11底部的四个拐角处，通过设置四个滚轮13，使壳体11可以支撑的更加稳定。
工作原理：使用时，工人先向下拉动固定栓18，然后通过手柄16转动齿板15，齿板15转动带动转轴19转动，转轴19带动收线转动，收线盘21转动收缩牵引绳20，牵引绳20拉动横板10向上运动，横板10带动滑杆6向上运动，滑杆6带动修剪刀5向上运动，对修剪刀5的高度进行调节，然后松开固定栓18，使固定栓18卡接在齿板15的齿牙内，通过控制面板控制驱动箱1工作，驱动箱1通过传动箱2带动修剪刀5工作，通过把手14推动壳体11，壳体11通过滚轮13滚动进行移动，即可对茶树进行修剪。
