技术领域
本实用新型涉及农耕机械技术领域，尤其涉及一种茶叶种植用翻土装置。
背景技术
农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等。
我们都知道茶叶种植需要翻耕出一条条沟陇，但是传统的茶园旋耕机在作业时仅仅只能对土壤进行翻耕，无法对翻耕后的土壤进行沟陇的翻耕，这种旋耕方式使传统的茶园种植的翻耕工作变得复杂繁琐，且较为耗时费力。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种茶叶种植用翻土装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种茶叶种植用翻土装置，包括翻土装置本体，所述翻土装置本体由骨架、柴油发动机、第一滚轮、第二滚轮、扶把、犁头以及翻土转耙组成，所述柴油发动机安装在骨架的顶部一端，且底部配套设置有联动器，另一端焊接有扶把，所述联动器通过皮带与柴油发动机相连，所述联动器的底部安装有翻土转耙，所述翻土转耙上配套设置有安装槽，所述安装槽由一个活动套环、四个矩形滑块、两个弹簧组成，所述安装槽内固定有耙齿，所述耙齿的底端开凿有两道环槽，所述骨架的中心处设置有第一滚轮，所述第一滚轮远离翻土转耙的一侧安装有犁头，所述犁头通过螺纹杆与骨架相连，所述螺纹杆通过圆箍固定在骨架上，所述圆箍内嵌套设置有第一轴承，所述第一轴承的顶部焊接有支柱，所述支柱通过转轴与固定把相连，所述骨架位于圆箍的上方开凿有凹槽，所述凹槽的顶部一侧配套设置有固定支板，所述固定支板位于固定扣内部，所述骨架位于扶把一端的底部安装有第二滚轮。
优选的，所述第二滚轮通过第二轴承与骨架相连。
优选的，所述活动套环套设在安装槽外，且内部设有弹簧，底端内径小于顶端内径。
优选的，所述安装槽顶端外径等于活动套环底端内径。
优选的，所述安装槽顶端内壁嵌设有矩形滑块。
优选的，所述安装槽位于活动套环底部焊接有圆环，且圆环延伸至活动套环内，与弹簧相连。
与现有技术相比，本实用新型的有益效果是：本实用新型中，针对目前市面产品的不足进行改进，首先通过对翻土旋耕机的翻土转耙后设置犁头，利用犁头将翻松的土壤犁出沟壑，将沟壑中犁出的土壤反倒一旁形成沟陇，减少了茶叶种植中的旋耕步骤，其次通过翻土转耙上安装槽的固定机构对耙齿快速进行更换，此外翻土转耙一周共设有六个安装槽，耕种者可以根据需求调整安装耙齿的数量，以此改变对土壤旋耕的细腻程度，最后利用手动转动轴承以此通过调节螺纹杆的位置改变犁头的位置，实现犁头耕耘的深浅。
附图说明

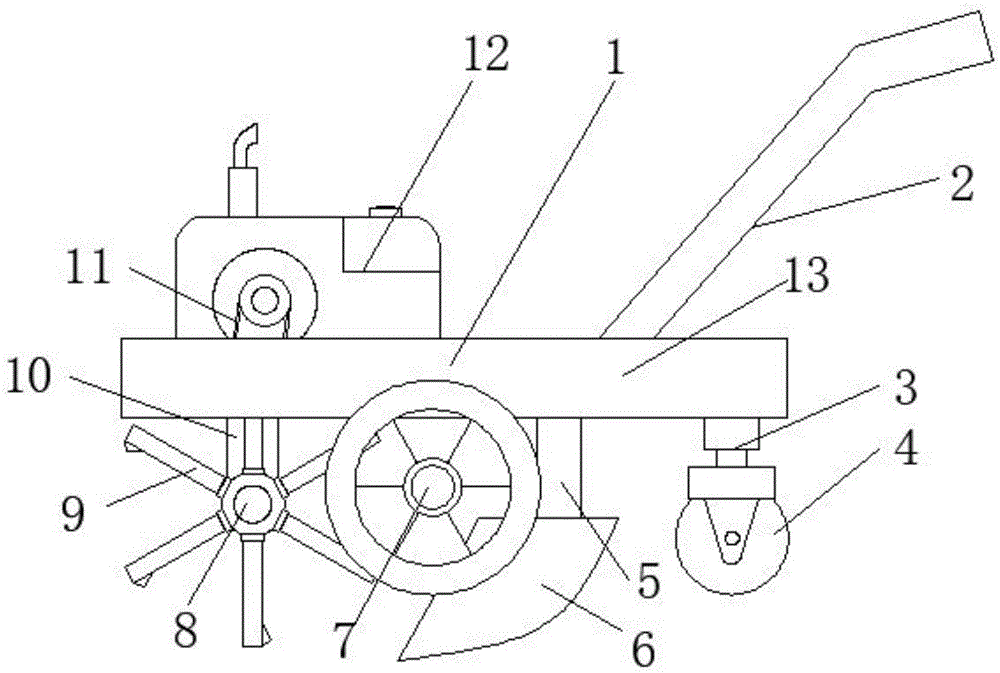

图1为本实用新型提出的一种茶叶种植用翻土装置的结构示意图；
图2为本实用新型提出的一种茶叶种植用翻土装置的犁头固定机构的结构示意图；
图3为本实用新型提出的一种茶叶种植用翻土装置的翻土转耙结构的结构示意图。
图中：1、翻土装置本体；2、扶把；3、第二轴承；4、第二滚轮；5、螺纹杆；6、犁头；7、第一滚轮；8、翻土转耙；9、耙齿；10、联动器；11、皮带；12、柴油发动机；13、骨架；14、第一轴承；15、支柱；16、转轴；17、凹槽；18、固定把；19、圆箍；20、固定扣；21、固定支板；22、弹簧；23、环槽；24、活动套环；25、矩形滑块；26、圆环；27、安装槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
参照图1-3，本实用新型提供的一种实施例：一种茶叶种植用翻土装置，包括翻土装置本体1，翻土装置本体1由骨架13、柴油发动机12、第一滚轮7、第二滚轮4、扶把2、犁头6以及翻土转耙8组成，柴油发动机12安装在骨架13的顶部一端，且底部配套设置有联动器10，另一端焊接有扶把2，联动器10通过皮带11与柴油发动机12相连，联动器10的底部安装有翻土转耙8，翻土转耙8上配套设置有安装槽27，安装槽27由一个活动套环24、四个矩形滑块25、两个弹簧22组成，安装槽27内固定有耙齿9，耙齿9的底端开凿有两道环槽23，骨架13的中心处设置有第一滚轮7，第一滚轮7远离翻土转耙8的一侧安装有犁头6，犁头6通过螺纹杆5与骨架13相连，螺纹杆5通过圆箍19固定在骨架13上，圆箍19内嵌套设置有第一轴承14，第一轴承14的顶部焊接有支柱15，支柱15通过转轴16与固定把18相连，骨架13位于圆箍19的上方开凿有凹槽17，凹槽17的顶部一侧配套设置有固定支板21，固定支板21位于固定扣20内部，骨架13位于扶把2一端的底部安装有第二滚轮4。
第二滚轮4通过第二轴承3与骨架13相连，活动套环24套设在安装槽27外，且内部设有弹簧22，底端内径小于顶端内径，安装槽27顶端外径等于活动套环24底端内径，安装槽27顶端内壁嵌设有矩形滑块25，安装槽27位于活动套环24底部设置有圆环26，且圆环26延伸至活动套环24内，与弹簧22相连。
工作原理：首先通过对翻土旋耕机的翻土转耙8后设置犁头6，利用犁头6将翻松的土壤犁出沟壑，将沟壑中犁出的土壤反倒一旁形成沟陇，减少了茶叶种植中的旋耕步骤，其次参考洗衣机水管与水龙头之间的连接机构，设计了安装槽27，通过翻土转耙8上安装槽27的固定机构对耙齿9快速进行更换，此外翻土转耙8一周共设有六个安装槽27，耕种者可以根据需求调整安装耙齿9的数量，以此改变对土壤旋耕的细腻程度，最后利用手动转动轴承以此通过调节螺纹杆5的位置改变犁头6的位置，实现犁头6耕耘的深浅。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
