一种稻鳅立体种养沟溜式稻地

技术领域

本实用新型涉及沟溜式稻地技术领域，具体为一种稻鳅立体种养沟溜式稻地。

背景技术

为了提高农业立体种养的生态效益，充分挖掘稻田生产潜力，开发淡水水产养殖，减少水稻病虫害，促进土壤疏松，以便满足市场的需求，同时采用立体种养也可以改善鳅类的生长环境，提高鳅类产量和质量。

但目前市场上大多数稻鳅立体种养沟溜式稻地不便于对泥鳅进行投食，不便于对泥鳅进行捕捉，同时阴雨天气时氧气含量较低时不利于泥鳅养殖。

实用新型内容

本实用新型的目的在于提供一种稻鳅立体种养沟溜式稻地，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种稻鳅立体种养沟溜式稻地，包括水稻田、饲料箱体、泥鳅养殖箱和清理箱，所述水稻田内部的一端水平安装有泥鳅养殖箱，且泥鳅养殖箱一侧的下端设置有第一清理槽，所述泥鳅养殖箱两侧的侧壁均匀设置有进水孔，且泥鳅养殖箱顶端远离第一清理槽的一端竖直安装有饲料箱体，所述饲料箱体内部底端远离第一清理槽的一端安装有电机，且电机内部的底端通过底座水平安装有进料孔，所述进料孔输出端水平安装有贯穿电机并延伸到饲料箱体内部的电机箱，且饲料箱体底端远离电机一端竖直安装有贯穿饲料箱体并延伸到泥鳅养殖箱顶端的螺旋推杆，所述饲料箱体顶端的中间位置处安装有进料斗，且饲料箱体一侧的泥鳅养殖箱顶端均匀安装有水稻垄，所述泥鳅养殖箱顶端的中央位置处安装有水泵箱，且水泵箱内部底端的中间位置处竖直安装有水泵，所述水泵输入端水平安装有贯穿水泵箱的吸水管，且水泵输出端竖直安装有贯穿水泵箱顶端的喷水管，所述泥鳅养殖箱一侧的水稻田内部底端竖直安装有清理箱，且清理箱靠近泥鳅养殖箱一侧的下端设置有第二清理槽，所述清理箱靠近第二清理槽一侧的下端通过第一铰接轴铰接有第一挡板，且清理箱顶端远离第二清理槽的一端通过第二铰接轴铰接有第二挡板，所述水稻田顶端靠近清理箱的一端安装有灯架，且灯架的顶端竖直安装有LED灯泡。

优选的，所述第一挡板通过第一铰接轴和清理箱之间构成转动机构，且第一挡板的转动角度范围为0-180°，并且第一挡板的高度尺寸大于第二清理槽的高度尺寸，同时第二清理槽的高度尺寸等于第一清理槽的高度尺寸。

优选的，所述第二挡板通过第二铰接轴和清理箱之间构成转动机构。

优选的，所述灯架的截面尺寸为L型，且灯架设置有九个，并且灯架等间距设置在清理箱上。

优选的，所述进水孔设置有九组，且每组进水孔均等间距设置在泥鳅养殖箱上。

优选的，所述第一挡板的材质为PVC透明塑料板。

与现有技术相比，本实用新型的有益效果是：该稻鳅立体种养沟溜式稻地，通过安装的进料斗、饲料箱体、进料孔、电机箱、螺旋推杆和泥鳅养殖箱，当需要对泥鳅投食时，先将饲料经进料斗倒入饲料箱体内部，然后启动进料孔带动电机箱转动从而使得饲料经螺旋推杆进入泥鳅养殖箱内部，便于对泥鳅进行加饲料，通过安装的水泵、吸水管和喷水管，当阴雨季节水中氧气含量较低时，启动水泵，在水泵的作用下将水分别经吸水管和喷水管喷向空中，使得喷出的水在喷出的过程中增加水中氧气含量，便于对泥鳅进行增氧，通过安装的LED灯泡、泥鳅养殖箱、第一清理槽、第二清理槽、清理箱、第一铰接轴、第一挡板、第二铰接轴和第二挡板，当需要对泥鳅进行捕捉时，先打开LED灯泡由于泥鳅的趋光性使得泥鳅养殖箱内部的泥鳅分别经第一清理槽和第二清理槽进入清理箱，在泥鳅进入清理箱内时，通过第一铰接轴转动第一挡板，由于第一挡板的高度大于第二清理槽的高度，使得进入清理箱内部的泥鳅无法回到泥鳅养殖箱内，通过第二铰接轴转动第二挡板便于对清理箱内部的泥鳅进行捕捉。

附图说明

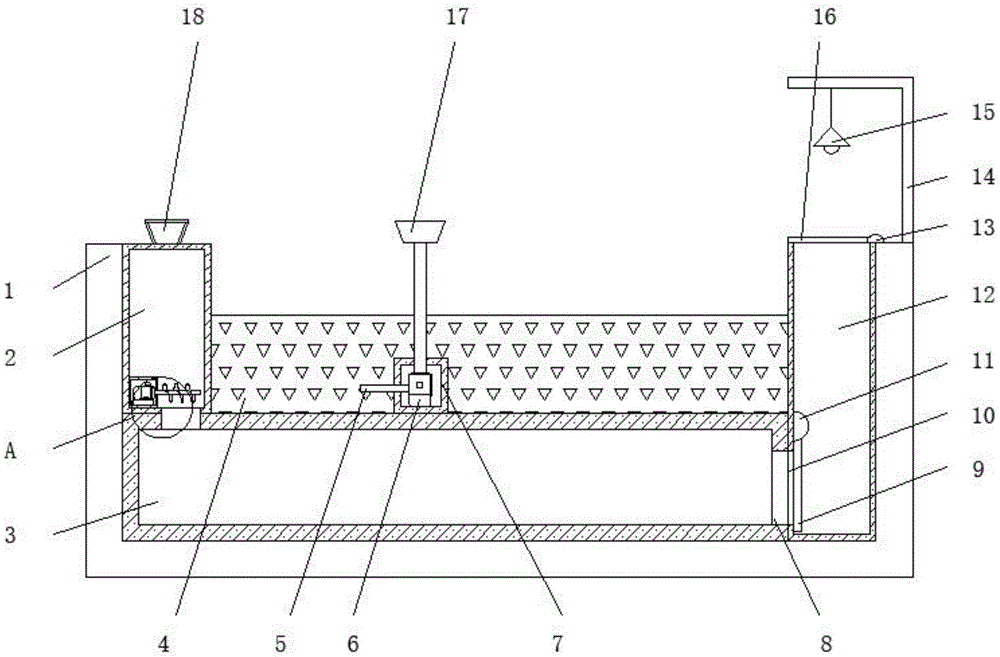

图1为本实用新型正视剖视结构示意图；

图2为本实用新型右视结构示意图；

图3为本实用新型泥鳅养殖箱和水稻垄俯视结构示意图；

图4为本实用新型泥鳅养殖箱正视结构示意图；

图5为本实用新型图1中A部放大结构示意图。

图中：1、水稻田；2、饲料箱体；3、泥鳅养殖箱；4、水稻垄；5、吸水管；6、水泵；7、水泵箱；8、第一清理槽；9、第一挡板；10、第二清理槽；11、第一铰接轴；12、清理箱；13、第二铰接轴；14、灯架；15、LED灯泡；16、第二挡板；17、喷水管；18、进料斗；19、进水孔；20、进料孔；21、电机；22、电机箱；23、螺旋推杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种稻鳅立体种养沟溜式稻地，包括水稻田1、饲料箱体2、泥鳅养殖箱3和清理箱12，水稻田1内部的一端水平安装有泥鳅养殖箱3，且泥鳅养殖箱3一侧的下端设置有第一清理槽8，泥鳅养殖箱3两侧的侧壁均匀设置有进水孔19，进水孔19设置有九组，且每组进水孔19均等间距设置在泥鳅养殖箱3上，便于提供泥鳅生长所需的水和养料，且泥鳅养殖箱3顶端远离第一清理槽8的一端竖直安装有饲料箱体2，饲料箱体2内部底端远离第一清理槽8的一端安装有电机21，电机21的型号可以为Y112M-6电机，且电机21内部的底端通过底座水平安装有进料孔20，进料孔20输出端水平安装有贯穿电机21并延伸到饲料箱体2内部的电机箱22，且饲料箱体2底端远离电机21一端竖直安装有贯穿饲料箱体2并延伸到泥鳅养殖箱3顶端的螺旋推杆23，饲料箱体2顶端的中间位置处安装有进料斗18，且饲料箱体2一侧的泥鳅养殖箱3顶端均匀安装有水稻垄4，泥鳅养殖箱3顶端的中央位置处安装有水泵箱7，且水泵箱7内部底端的中间位置处竖直安装有水泵6，该水泵6的型号可以为ISGD单级水泵，水泵6输入端水平安装有贯穿水泵箱7的吸水管5，且水泵6输出端竖直安装有贯穿水泵箱7顶端的喷水管17，泥鳅养殖箱3一侧的水稻田1内部底端竖直安装有清理箱12，且清理箱12靠近泥鳅养殖箱3一侧的下端设置有第二清理槽10，清理箱12靠近第二清理槽10一侧的下端通过第一铰接轴11铰接有第一挡板9，第一挡板9的材质为PVC透明塑料板，第一挡板9通过第一铰接轴11和清理箱12之间构成转动机构，且第一挡板9的转动角度范围为0-180°，并且第一挡板9的高度尺寸大于第二清理槽10的高度尺寸，同时第二清理槽10的高度尺寸等于第一清理槽8的高度尺寸，便于利用泥鳅的趋光性进行捕捉，且清理箱12顶端远离第二清理槽10的一端通过第二铰接轴13铰接有第二挡板16，第二挡板16通过第二铰接轴13和清理箱12之间构成转动机构，便于泥鳅的捕捉，水稻田1顶端靠近清理箱12的一端安装有灯架14，灯架14的截面尺寸为L型，且灯架14设置有九个，并且灯架14等间距设置在清理箱12上，便于增加光源，便于泥鳅的捕捉，且灯架14的顶端竖直安装有LED灯泡15。

工作原理：在使用该稻鳅立体种养沟溜式稻地时，先通过进料斗18将泥鳅苗倒入饲料箱体2经螺旋推杆23进入泥鳅养殖箱3内部，然后在水稻垄4上种植水稻，当需要对泥鳅投食时，先将饲料经进料斗18倒入饲料箱体2内部，然后接通外部电源，启动进料孔20带动电机箱22转动从而使得饲料经螺旋推杆23进入泥鳅养殖箱3内部，当阴雨季节水中氧气含量较低时，启动水泵6，在水泵6的作用下将水分别经吸水管5和喷水管17喷向空中，使得喷出的水在喷出的过程中增加水中氧气含量，当需要对泥鳅进行捕捉时，先打开LED灯泡15由于泥鳅的趋光性使得泥鳅养殖箱3内部的泥鳅分别经第一清理槽8和第二清理槽10进入清理箱12，在泥鳅进入清理箱12内时，通过第一铰接轴11转动第一挡板9，由于第一挡板9的高度大于第二清理槽10的高度，使得进入清理箱12内部的泥鳅无法回到泥鳅养殖箱3内，通过第二铰接轴13转动第二挡板16便于对清理箱12内部的泥鳅进行捕捉。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
