技术领域
本实用新型涉及天然气开采技术领域，具体为一种用于天然气开采的螺旋流排气采气装置。
背景技术
天然气也同原油一样埋藏在地下封闭的地质构造之中，有些和原油储藏在同一层位，有些单独存在。对于和原油储藏在同一层位的天然气，会伴随原油一起开采出来。对于只有单相气存在的，我们称之为气藏，其开采方法既与原油的开采方法十分相似，又有其特殊的地方，天然气一般采用螺旋气流采气，但是管道与地层之间的缝隙会造成天然气泄漏，会造成能源浪费和危险事故，需要进行密封。
实用新型内容
本实用新型的目的在于提供一种用于天然气开采的螺旋流排气采气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于天然气开采的螺旋流排气采气装置，包括矿体，所述矿体的中心位置插接有管体，所述管体的顶端外壁套接有套环，所述套环与管体间隙配合，所述套环的左右两侧均固接有螺筒，所述螺筒的内部插接有螺杆，所述螺杆与螺筒螺纹连接，所述螺杆的左侧固接有把手，所述螺杆的右侧固接有夹板，所述夹板与管体相贴，所述套环的底端左右两侧均固接有竖块，所述竖块的底端安装有连杆，所述连杆通过第一连轴与竖块活动相连，所述连杆的底端安装有插杆，所述插杆通过第二连轴与连杆活动相连，所述管体的底端左侧固接有支杆，所述支杆的左侧固接有插筒，所述插杆与插筒插接相连，所述插杆与插筒间隙配合，所述插杆的底端固接有塞块，所述第二连轴的右侧固接有横杆，所述横杆的上下两端均安装有齿轮，所述齿轮通过转轴与横杆活动相连，所述横杆的右侧固接有拉杆，所述管体的中心位置上下两端均固接有齿条，所述齿条与齿轮啮合相连。
优选的，所述管体的顶端盖有封盖，所述封盖的左右两侧底端均安装有曲杆，所述曲杆通过插轴与封盖活动相连，所述插轴的外壁套接有扭力弹簧，所述曲杆的底端固接有卡球，所述管体的顶端左右两侧均固接有凹块，所述卡球与凹块相贴。
优选的，所述把手的外壁套接有海绵套。
优选的，所述夹板的外壁固接有塑胶垫。
优选的，所述凹块的外壁固接有硅胶垫。
与现有技术相比，本实用新型的有益效果是：该用于天然气开采的螺旋流排气采气装置，将套环套在管体的外壁，调整好位置后，转动把手，把手带动螺杆在螺筒的内部做螺纹运动，螺杆带动夹板向内部运动，夹板夹持住管体，套环得以固定，安装位置选择多样化，横杆带动第二连轴运动，带动插杆向下运动，插杆在插筒内部运动，且运动范围被限制成直线运动，插杆带动塞块插进矿体和管体之间的缝隙中，将缝隙进行密封，齿轮随着横杆运动，齿轮受力在齿条上转动，停止施力时，二者啮合压力，使横杆得以固定，且塞块也得以固定，将缝隙堵住防止天然气泄漏，达到了可以多选择性挡住管道与地面的缝隙避免天然气泄漏的好处。
附图说明

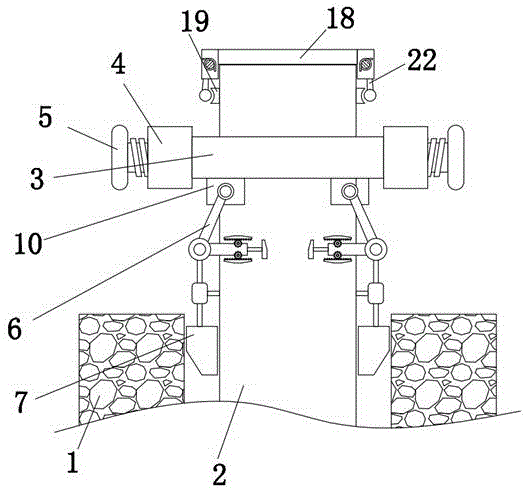

图1为本实用新型结构示意图；
图2为图1套环与管体连接俯视图的结构示意图；
图3为图1连杆、塞块、竖块和套环连接的结构示意图；
图4为图1封盖与管体连接正视图的结构示意图。
图中：1、矿体，2、管体，3、套环，4、螺筒，5、把手，6、连杆，7、塞块，8、螺杆，9、夹板，10、竖块，11、第一连轴，12、横杆，13、拉杆，14、齿轮，15、转轴，16、齿条，17、支杆，18、封盖，19、凹块，20、插轴，21、扭力弹簧，22、曲杆，23、卡球，24、硅胶垫，25、塑胶垫，26、海绵套，27、插筒，28、插杆，29、第二连轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种用于天然气开采的螺旋流排气采气装置，包括矿体1，矿体1为天然气矿体，矿体1的中心位置插接有管体2，管体2为收集管道，管体2的顶端外壁套接有套环3，套环3搭载部分机构，套环3与管体2间隙配合，套环3的左右两侧均固接有螺筒4，螺筒4的内部插接有螺杆8，螺杆8与螺筒4螺纹连接，螺杆8的左侧固接有把手5，螺杆8在螺筒4的内部做螺纹运动，螺杆8带动夹板9向内部运动，夹板9夹持住管体1，套环3得以固定，且套环3的位置可以控制，螺杆8的右侧固接有夹板9，夹板9与管体2相贴，套环3的底端左右两侧均固接有竖块10，竖块10搭载连杆6，竖块10的底端安装有连杆6，连杆6通过第一连轴11与竖块10活动相连，连杆6为第二连轴29运动提供支点，连杆6的底端安装有插杆28，插杆28搭载塞块7，插杆28通过第二连轴29与连杆6活动相连，管体2的底端左侧固接有支杆17，支杆17是连接的媒介，搭载插筒27，插筒27限制插杆28的运动，只直线运动，支杆17的左侧固接有插筒27，插杆28与插筒27插接相连，插杆28与插筒27间隙配合，插杆28的底端固接有塞块7，塞块7堵住矿体1与管体2之间的缝隙，第二连轴29的右侧固接有横杆12，横杆12的上下两端均安装有齿轮14，齿轮14通过转轴15与横杆12活动相连，横杆12的右侧固接有拉杆13，拉杆13控制横杆12，横杆2控制第二连轴29，管体2的中心位置上下两端均固接有齿条16，齿条16与齿轮14啮合相连，使横杆12得以固定，管体2的顶端盖有封盖18，封盖18在不使用使保护管体2免受污染，封盖18的左右两侧底端均安装有曲杆22，曲杆22通过插轴20与封盖18活动相连，曲杆22搭载卡球23，插轴20的外壁套接有扭力弹簧21，扭力弹簧21的弹性带动曲杆22和卡球23紧贴凹块19，对封盖18进行固定，曲杆22的底端固接有卡球23，管体2的顶端左右两侧均固接有凹块19，卡球23与凹块19相贴，把手5的外壁套接有海绵套26，海绵套26保护人手，夹板9的外壁固接有塑胶垫25，塑胶垫25降低磨损，凹块19的外壁固接有硅胶垫24，硅胶垫24降低凹块19磨损。
将套环3套在管体2的外壁，调整好位置后，转动把手5，把手5带动螺杆8在螺筒4的内部做螺纹运动，螺杆8带动夹板9向内部运动，夹板9夹持住管体1，套环3得以固定，推动拉杆13，拉杆13带动横杆12运动，横杆12带动第二连轴29运动，第二连轴29以连杆6在第一连轴11上转动为支点，带动插杆28向下运动，插杆28在插筒27内部运动，且运动范围被限制成直线运动，插杆28带动塞块7插进矿体1和管体2之间的缝隙中，将缝隙进行密封，齿轮14随着横杆12运动，齿轮14受力在齿条16上转动，停止施力时，二者啮合压力，使横杆12得以固定，且塞块7也得以固定。
在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
