技术领域
本实用新型属于共享存储领域，尤其涉及校园共享储物柜管理系统。
背景技术
学校共享储物柜指的是在学校人流密集的场所，基于物联网技术，通过对储物柜进行智能化设置，对学生存储物品实现智能化管理。现有的校园储物柜大都采用简单的柜子，存储方法为随机分配的方式，而非学生主动的开启，仅实现基本的寄存和领取功能，无法确保其安全性和共享性。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供校园共享储物柜管理系统，包括储物柜、服务器与移动终端；所述储物柜包括柜体与外门；所述柜体包括至少一个储物箱和设置在储物箱一侧的内门；所述外门外侧设置有第一蜂鸣器与第一显示器；所述外门内侧设置有第一门控盒；所述内门外侧设置有第二蜂鸣器与第二显示器；所述内门内侧设置有第二门控盒与第二电子门锁；所述第一门控盒内设置有第一控制器、第一无线通信模块；所述第二门控盒内设置有第二控制器、第二无线通信模块；所述柜体顶部设置有摄像头与红外探测器；所述第一无线通信模块、第一电子门锁、第一蜂鸣器、第一显示器均与第一控制器相连；所述第二无线通信模块、第二电子门锁、第二蜂鸣器、第二显示器均与第二控制器相连；所述摄像头、红外探测器与第一控制器相连；所述移动终端通过服务器与储物柜网络相连。
进一步的，所述第一显示器与第二显示器均为触摸屏显示器。
进一步的，所述第一电子门锁与第二电子门锁均为电磁锁，所述电磁锁与控制器连接。
进一步的，所述外门内侧还设置有外门存储箱。
进一步的，所述第一无线通信模块与第二无线通信模块均为NB-IoT模块。
进一步的，所述移动终端为智能手环。
进一步的，所述柜体、外门及内门外表面均设置有防晒涂层。
本实用新型的有益效果在于：本实用新型采用外门存储和内门存储结合，能够确保共享存储柜的安全性和可监控性，在提供显示的同时提供监控管理的作用。
附图说明

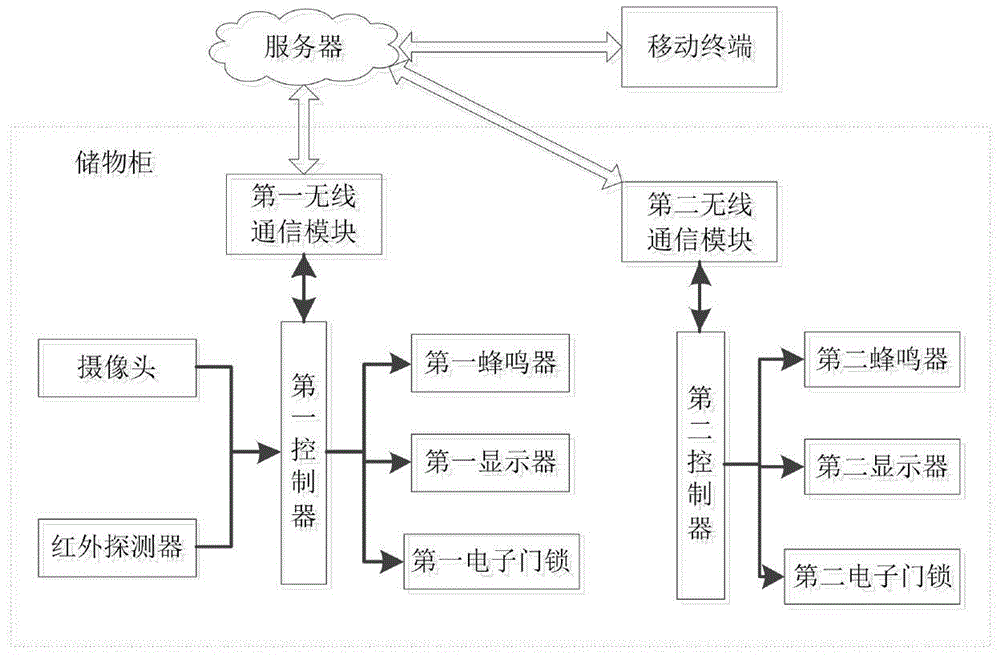

图1是校园共享储物柜管理系统的系统图；
图2是校园共享储物柜结构示意图。
图中：1-第一控制盒；2-第一显示器；3-第一蜂鸣器；4-第一电子门锁；5-摄像头；6-红外探测器；7-柜体；8-储物箱；9-第二显示器；10-第二蜂鸣器；11-第二控制盒；12-外门存储箱。
具体实施方式
下面结合附图对本实用新型作进一步说明：
如图1所示，本实用新型校园共享储物柜管理系统，包括储物柜、服务器与移动终端；所述储物柜包括柜体与外门；所述柜体包括至少一个储物箱和设置在储物箱一侧的内门；所述外门外侧设置有第一蜂鸣器与第一显示器；所述外门内侧设置有第一门控盒；所述内门外侧设置有第二蜂鸣器与第二显示器；所述内门内侧设置有第二门控盒与第二电子门锁；所述第一门控盒内设置有第一控制器、第一无线通信模块；所述第二门控盒内设置有第二控制器、第二无线通信模块；所述柜体顶部设置有摄像头与红外探测器；所述第一无线通信模块、第一电子门锁、第一蜂鸣器、第一显示器均与第一控制器相连；所述第二无线通信模块、第二电子门锁、第二蜂鸣器、第二显示器均与第二控制器相连；所述摄像头、红外探测器与第一控制器相连；所述移动终端通过服务器与储物柜网络相连。
进一步的，所述第一显示器与第二显示器均为触摸屏显示器。
进一步的，所述第一电子门锁与第二电子门锁均为电磁锁，所述电磁锁与控制器连接。
进一步的，所述外门内侧还设置有外门存储箱。
进一步的，所述第一无线通信模块与第二无线通信模块均为NB-IoT模块。
进一步的，所述移动终端为智能手环。
进一步的，所述柜体、外门及内门外表面均设置有防晒涂层。
显示器用于显示时间以及存储状态。
工作过程：学生靠近储物柜时，红外探测器探测到人员靠近，控制器打开摄像头，将图像信息上传到服务器，实现储物柜的使用监控。学生通过智能手环向服务器发送第一条开锁指令，服务器将开锁指令发送到储物柜，打开储物柜的外门，学生可以使用外门内侧的外门存储箱储物箱进行存储物品；学生通过智能手环向服务器发送第二条开锁指令，打开储物柜的储物箱。储物柜通过物联通信网络与服务器连接，服务器对储物柜进行管理和监控，确保了储物柜的安全性。
本实用新型采用外门存储和内门存储结合，能够确保共享存储柜的安全性和可监控性，在提供显示的同时提供监控管理的作用。
本实用新型的技术方案不限于上述具体实施例的限制，凡是根据本实用新型的技术方案做出的技术变形，均落入本实用新型的保护范围之内。
