技术领域
本实用新型涉及电池模组技术领域，尤其涉及一种新能源电池模组。
背景技术
现在的新能源汽车都采用新能源电池模组来进行供电，节能环保，但是目前的新能源电池模组在对其进行固定的时候操作不便，并且固定后的稳定性较差，因此我们提出了一种新能源电池模组用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新能源电池模组。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新能源电池模组，包括固定座和开设于固定座顶部的固定槽，其特征在于，所述固定槽内安装有电池模组本体，电池模组本体的底部固定安装有两个竖板，固定槽的底部内壁上开设有两个竖孔，竖板的底部贯穿竖孔，电池模组本体的底部中央位置固定安装有螺杆，固定槽的底部内壁上开设有连接孔，螺杆的底端贯穿连接孔，固定座的下方设有牵引板，牵引板的顶部开设有转动槽，转动槽内转动安装有转轴，转轴的顶端焊接有连接轴，连接轴的顶端开设有螺纹槽，螺杆与螺纹槽螺纹连接，牵引板的两侧均铰接有斜杆的一端，固定座的底部开设有两个卡板槽，卡板槽内滑动安装有卡板，斜杆的另一端铰接于相对应的卡板上，两个卡板相互远离的一侧底部均焊接有嵌置板，两个竖板相互靠近的一侧均开设有嵌置槽，嵌置板与相对应的嵌置槽相卡装。
优选的，所述嵌置槽的侧壁上安装有密封圈，且嵌置板与相对应密封圈的内侧滑动连接。
优选的，两个竖板相互靠近的一侧均焊接有挡板，挡板的底部与固定槽的底部内壁相接触。
优选的，两个斜杆对称设置，两个斜杆倾斜设置。
优选的，所述转轴位于转动槽内部的外侧安装有滑块，转动槽的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接。
优选的，所述固定座的底部固定安装有四个支脚，四个支脚两两对称设置。
与现有技术相比，本实用新型的有益效果是：
通过固定座、固定槽、电池模组本体、竖板、螺杆、连接孔、牵引板、转轴、连接轴、螺纹槽、斜杆、卡板槽、卡板、嵌置板和嵌置槽相配合，将电池模组本体放置于固定槽内，使得竖板贯穿竖孔，挡板与固定槽的底部内壁相接触，转动连接轴，连接轴通过转轴进行转动，连接轴带动螺纹槽进行转动，螺纹槽与螺杆螺纹连接，带动牵引板进行移动，牵引板带动斜杆进行转动，斜杆带动卡板进行移动，卡板带动嵌置板进行移动，使得嵌置板卡入相对应的嵌置槽内，对电池模组本体进行固定，操作简单，稳定性高。
本实用新型结构简单，经济实用，通过螺纹槽和螺杆，带动牵引板进行移动，并且通过嵌置板和嵌置槽，对电池模组本体进行固定，操作简单，稳定性高。
附图说明

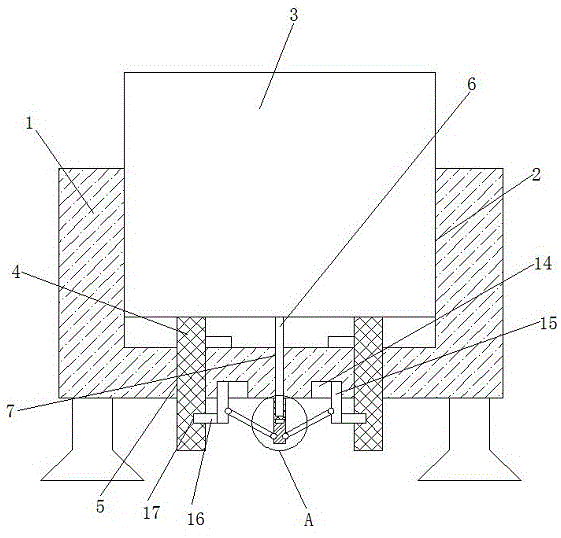

图1为本实用新型提出的一种新能源电池模组的结构示意图；
图2为本实用新型提出的一种新能源电池模组的A部分的结构示意图。
图中：1固定座、2固定槽、3电池模组本体、4竖板、5竖孔、6螺杆、7连接孔、8牵引板、9转动槽、10转轴、11连接轴、12螺纹槽、13斜杆、14卡板槽、15卡板、16嵌置板、17嵌置槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种新能源电池模组，包括固定座1和开设于固定座1顶部的固定槽2，固定槽2内安装有电池模组本体3，电池模组本体3的底部固定安装有两个竖板4，固定槽2的底部内壁上开设有两个竖孔5，竖板4的底部贯穿竖孔5，电池模组本体3的底部中央位置固定安装有螺杆6，固定槽2的底部内壁上开设有连接孔7，螺杆6的底端贯穿连接孔7，固定座1的下方设有牵引板8，牵引板8的顶部开设有转动槽9，转动槽9内转动安装有转轴10，转轴10的顶端焊接有连接轴11，连接轴11的顶端开设有螺纹槽12，螺杆6与螺纹槽12螺纹连接，牵引板8的两侧均铰接有斜杆13的一端，固定座1的底部开设有两个卡板槽14，卡板槽14内滑动安装有卡板15，斜杆13的另一端铰接于相对应的卡板15上，两个卡板15相互远离的一侧底部均焊接有嵌置板16，两个竖板4相互靠近的一侧均开设有嵌置槽17，嵌置板16与相对应的嵌置槽17相卡装，通过固定座1、固定槽2、电池模组本体3、竖板4、螺杆6、连接孔7、牵引板8、转轴10、连接轴11、螺纹槽12、斜杆13、卡板槽14、卡板15、嵌置板16和嵌置槽17相配合，将电池模组本体3放置于固定槽2内，使得竖板4贯穿竖孔5，挡板与固定槽2的底部内壁相接触，转动连接轴11，连接轴11通过转轴10进行转动，连接轴11带动螺纹槽12进行转动，螺纹槽12与螺杆7螺纹连接，带动牵引板8进行移动，牵引板8带动斜杆13进行转动，斜杆13带动卡板15进行移动，卡板15带动嵌置板16进行移动，使得嵌置板16卡入相对应的嵌置槽17内，对电池模组本体3进行固定，操作简单，稳定性高，本实用新型结构简单，经济实用，通过螺纹槽12和螺杆7，带动牵引板8进行移动，并且通过嵌置板16和嵌置槽17，对电池模组本体3进行固定，操作简单，稳定性高。
本实用新型中，嵌置槽17的侧壁上安装有密封圈，且嵌置板16与相对应密封圈的内侧滑动连接，两个竖板4相互靠近的一侧均焊接有挡板，挡板的底部与固定槽2的底部内壁相接触，两个斜杆13对称设置，两个斜杆13倾斜设置，转轴10位于转动槽9内部的外侧安装有滑块，转动槽9的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接，固定座1的底部固定安装有四个支脚，四个支脚两两对称设置，通过固定座1、固定槽2、电池模组本体3、竖板4、螺杆6、连接孔7、牵引板8、转轴10、连接轴11、螺纹槽12、斜杆13、卡板槽14、卡板15、嵌置板16和嵌置槽17相配合，将电池模组本体3放置于固定槽2内，使得竖板4贯穿竖孔5，挡板与固定槽2的底部内壁相接触，转动连接轴11，连接轴11通过转轴10进行转动，连接轴11带动螺纹槽12进行转动，螺纹槽12与螺杆7螺纹连接，带动牵引板8进行移动，牵引板8带动斜杆13进行转动，斜杆13带动卡板15进行移动，卡板15带动嵌置板16进行移动，使得嵌置板16卡入相对应的嵌置槽17内，对电池模组本体3进行固定，操作简单，稳定性高，本实用新型结构简单，经济实用，通过螺纹槽12和螺杆7，带动牵引板8进行移动，并且通过嵌置板16和嵌置槽17，对电池模组本体3进行固定，操作简单，稳定性高。
工作原理：使用中，将电池模组本体3放置于固定槽2内，使得竖板4贯穿竖孔5，挡板与固定槽2的底部内壁相接触，转动连接轴11，连接轴11通过转轴10进行转动，连接轴11带动螺纹槽12进行转动，螺纹槽12与螺杆7螺纹连接，带动牵引板8进行移动，牵引板8带动斜杆13进行转动，斜杆13带动卡板15进行移动，使得卡板15在卡板槽14的内壁上进行滑动，卡板15带动嵌置板16进行移动，使得嵌置板16卡入相对应的嵌置槽17内，对电池模组本体3进行固定，操作简单，稳定性高。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
