技术领域
本实用新型涉及稻鳅共养技术领域，具体为一种便于喂料的稻鳅共养用捕集笼具。
背景技术
为了疏松田地的土壤，促进弄作物的生长，人们经常在田地里养殖一些泥鳅，通过泥鳅喜欢钻土壤的习性，使得田地的土壤被疏松，从而促进农作物的生长，该方法就被称之为稻鳅共养，而当作物生长完后，需要对泥鳅进行捕集回收，就会用到捕集笼具；
但是市面上现有的捕集笼具在捕集泥鳅时，无法很好的将笼具固定在田地中，导致笼具容易偏移原来位置，导致使用者难以找到笼具，且不便于对捕集出来的泥鳅投喂饲料，所以现开发出一种便于喂料的稻鳅共养用捕集笼具，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种便于喂料的稻鳅共养用捕集笼具，以解决上述背景技术中提出的现有的捕集笼具在捕集泥鳅时，无法很好的将笼具固定在田地中，导致笼具容易偏移原来位置，导致使用者难以找到笼具，且不便于对捕集出来的泥鳅投喂饲料的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于喂料的稻鳅共养用捕集笼具，包括外壳、内胆和连接杆，所述外壳的上方设置有手提环，且手提环的底端通过连接片和外壳相连接，并且连接片的左右两端均安装有紧固螺栓，所述外壳的右端表面连接有连接块，且连接块的左端表面凸出有贯穿在外壳内部的插杆，所述连接块的内侧安装有支杆，且支杆的底端连接有转轴，并且转轴的右端连接有固定轴，所述内胆位于外壳的内部，且内胆的右端连接有内板，所述内胆的左端连接有盖子，且盖子的左端表面中间位置固定连接有拉环，所述盖子的右端表面连接有堵块，且盖子的堵块的表面均开设有孔洞，所述连接杆贯穿在内胆的内部，且连接杆的右端连接有套管。
优选的，所述连接块的横切面呈“U”形结构，且连接块通过贯穿在外壳内部的插杆和内板螺纹连接。
优选的，所述支杆的顶端呈尖齿状结构，且支杆在连接块上为转动结构，并且支杆和连接块通过转轴固定连接。
优选的，所述内胆的外表面和外壳的内壁紧密贴合，且内胆在外壳的内部为滑动结构。
优选的，所述盖子和堵块构成一体化结构，且盖子和堵块的表面均均匀分布有孔洞，并且盖子和堵块上的孔洞位置一一对应。
优选的，所述堵块和内胆构成拆卸结构，且堵块和内胆通过连接杆和套管的螺纹连接相固定。
与现有技术相比，本实用新型的有益效果是：该便于喂料的稻鳅共养用捕集笼具，可以将笼具稳定的固定在田地中，确保其不会偏移原来位置，方便使用者找到笼具，且也便于对捕集出来的泥鳅投喂饲料；
1、支杆在连接块上为转动结构，且支杆的顶端呈尖齿状结构，通过转动支杆使其顶端朝下，然后将支杆插入到田地中，即可将笼具稳定的固定住；
2、盖子和堵块上开设的孔洞位置一一对应，使得泥鳅可以从孔洞钻入到内胆中，同时内胆可以从外壳中滑动拆卸，从而便于使用者将捕集的泥鳅倒出，然后进行清洗；
3、盖子和内胆之间通过连接杆和套管之间的螺纹连接进行固定，当需要进行喂料时，可以将连接杆和套管分离，从而将盖子和堵块从内胆上拆卸下来，然后进行投喂饲料，投喂完毕后再次将盖子和堵块和内胆卡合，避免泥鳅逃走。
附图说明

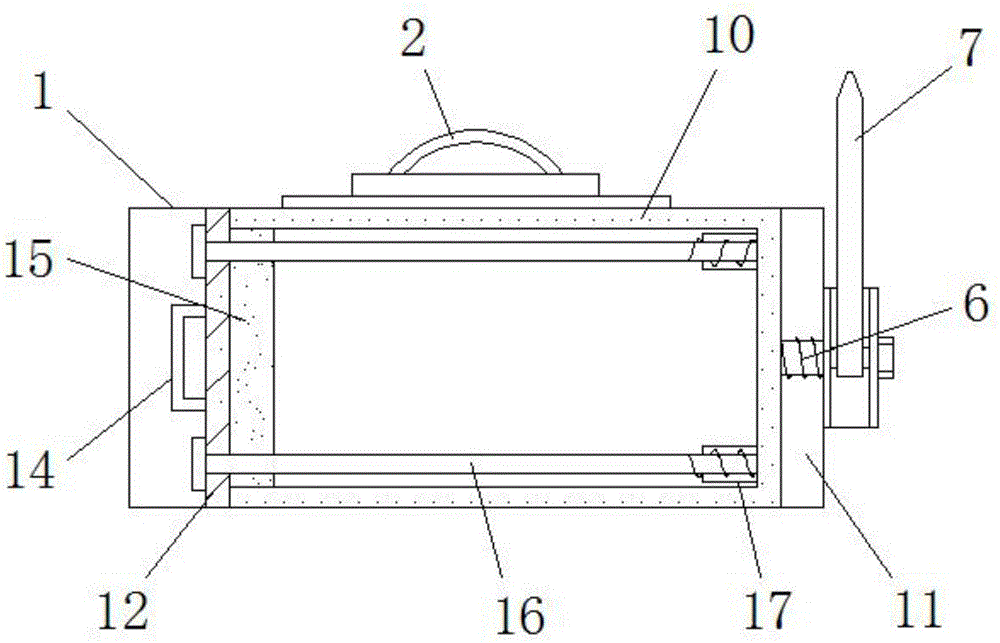

图1为本实用新型正面剖视结构示意图；
图2为本实用新型正面结构示意图；
图3为本实用新型连接块俯视结构示意图；
图4为本实用新型盖子侧面结构示意图。
图中：1、外壳；2、手提环；3、连接片；4、紧固螺栓；5、连接块；6、插杆；7、支杆；8、转轴；9、固定轴；10、内胆；11、内板；12、盖子；13、孔洞；14、拉环；15、堵块；16、连接杆；17、套管。
具体实施方式
下面将结和本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种便于喂料的稻鳅共养用捕集笼具，包括外壳1、手提环2、连接片3、紧固螺栓4、连接块5、插杆6、支杆7、转轴8、固定轴9、内胆10、内板11、盖子12、孔洞13、拉环14、堵块15、连接杆16和套管17，外壳1的上方设置有手提环2，且手提环2的底端通过连接片3和外壳1相连接，并且连接片3的左右两端均安装有紧固螺栓4，外壳1的右端表面连接有连接块5，且连接块5的左端表面凸出有贯穿在外壳1内部的插杆6，连接块5的内侧安装有支杆7，且支杆7的底端连接有转轴8，并且转轴8的右端连接有固定轴9，内胆10位于外壳1的内部，且内胆10的右端连接有内板11，内胆10的外表面和外壳1的内壁紧密贴合，且内胆10在外壳1的内部为滑动结构，通过滑动便于将内胆10从外壳1上拆卸，从而对整个装置进行清洗，内胆10的左端连接有盖子12，且盖子12的左端表面中间位置固定连接有拉环14，盖子12和堵块15构成一体化结构，且盖子12和堵块15的表面均均匀分布有孔洞13，并且盖子12和堵块15上的孔洞13位置一一对应，通过位置一一对应的孔洞13，使得泥鳅可以钻入到内胆10中，盖子12的右端表面连接有堵块15，且盖子12的堵块15的表面均开设有孔洞13，堵块15和内胆10构成拆卸结构，且堵块15和内胆10通过连接杆16和套管17的螺纹连接相固定，通过连接杆16和套管17的螺纹连接，便于在内胆10上拆卸和安装堵块15与盖子12，便于进行喂料，连接杆16贯穿在内胆10的内部，且连接杆16的右端连接有套管17。
如图1和图3中连接块5的横切面呈“U”形结构，且连接块5通过贯穿在外壳1内部的插杆6和内板11螺纹连接，连接块5的结构便于支杆7进行转动，同时通过插杆6将连接块5和外壳1连接，便于将连接块5拆卸，使得该装置可以稳定的竖直放置进行存放。
如图1、图2和图3中支杆7的顶端呈尖齿状结构，且支杆7在连接块5上为转动结构，并且支杆7和连接块5通过转轴8固定连接，支杆7顶端的尖齿状结构便于将其插入到泥土中，从而将该装置固定在田地中，避免其偏移。
工作原理：在使用该便于喂料的稻鳅共养用捕集笼具时，首先通过连接杆16和套管17的螺纹连接，将盖子12和堵块15固定在内胆10上，并在内胆10中放入一定量的饲料，接着连接块5上通过转轴8转动支杆7，使其顶端朝下，然后通过固定轴9将其固定，并通过支杆7顶端的尖齿状结构将其插入到泥土中，从而将该笼具固定在田地中，随后使用者离开，等待一段时间，在此过程中，蚯蚓会通过开设在盖子12和堵块15表面的孔洞13钻入到内胆10中，带工作人员回来后，手拉通过连接片3和紧固螺栓4固定在外壳1上的手提环2将该笼具提起，此时泥鳅就捕集完毕，随后使用者可以通过将插杆6从内板11上拆卸，从而将连接块5拆卸，使得该笼具可以竖直放置在地面上，如果需要投喂饲料，则可以转动连接杆16，使其和套管17分开，然后通过拉环14拉动盖子12，将堵块15从内胆10中抽出，从而打开内胆10，此时将饲料投喂到内胆10中，随后再次将盖子12和堵块15固定在内胆10上，防止泥鳅逃脱，这就是该便于喂料的稻鳅共养用捕集笼具使用的整个过程，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
