技术领域
本实用新型涉及灯具技术领域，具体为一种新型多功能草坪灯。
背景技术
草坪灯的设计主要以外型和柔和的灯光为城市绿地景观增添安全与美丽，并且普遍具有安装方便、装饰性强等特点，可用于公园、花园别墅、广场绿化、等场所的绿化带的装饰性照明。
现有的草坪灯存在很多问题，第一，传统的草坪灯功能单一，无法满足市场的需求，第二，传统的草坪灯比较依赖于外部供电，这种供电方式较为单一，随着能源的日益短缺，可再生的绿色能源的开发越来越受到重视，传统的草坪灯照明仍停留在交流供电的阶段，不能利用太阳能供电，不但需要消耗电能，而且不经济环保，第三，传统的草坪灯没有对雨水进行利用，雨水经过收集和净化后可以满足灌溉需要。
实用新型内容
本实用新型的目的在于提供一种新型多功能草坪灯，以解决上述背景技术中提出的功能单一，不经济环保和不能充分利用雨水的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型多功能草坪灯，包括灯室、第一腔室、水箱、箱体和第二腔室，所述水箱的两侧均安装有连接水管，所述水箱顶端的两侧均安装有水泵，且水泵的一侧均安装有第一导水管，所述水泵的另一侧均安装有第二导水管，且第二导水管远离水泵的一端均延伸至水箱内部的底端，所述第一导水管远离水泵的一端均安装有喷洒装置，且喷洒装置的顶端均安装有喷头，所述水箱的顶端安装有箱体，且箱体内部底端的一侧设置有空气净化室，所述空气净化室的一侧安装有第一出气口，所述箱体内部底端的另一侧安装有第二腔室，且第二腔室内部的底端安装有气泵，所述气泵的一侧安装有第二出气口，且第二出气口远离气泵的一端延伸至空气净化室的内部，所述箱体的一侧安装有进气口，所述第二腔室的顶端安装有第一腔室，且第一腔室内部顶端的两侧均安装有电网，所述第一腔室一端的一侧安装有控制面板，且控制面板的内部安装有单片机，所述第一腔室一端的另一侧安装有第二把手，所述第一腔室的顶端安装有灯室，且灯室内部的底端安装有灯座，灯座的顶端安装有LED灯，所述箱体顶端的两侧均安装有集水器，且集水器内部的底端均安装有过滤层，所述集水器的底端均安装有第三导水管，且第三导水管远离集水器的一端均延伸至水箱的内部，所述箱体的顶端通过固定件固定有太阳能电池板，且太阳能电池板下方的箱体上安装有蓄电池，所述蓄电池的外侧设置有保护壳，所述太阳能电池板的输出端通过光伏控制器与蓄电池的输入端电性连接，所述LED灯的输入端通过导线与单片机单片机的输出端电性连接，所述电网的输入端通过导线与单片机的输出端电性连接，所述水泵的输入端通过导线与单片机的输出端电性连接，所述气泵的输入端通过导线与抽屉的输出端电性连接。
优选的，所述集水器呈漏斗形状。
优选的，所述第一腔室内部底端的两侧均安装有滑槽，且滑槽的一端设置有抽屉，抽屉的一端安装有第一把手，所述抽屉的两侧均安装有与滑槽相互配合的滑块，所述抽屉通过滑块与滑槽之间构成滑动结构。
优选的，所述连接水管关于箱体的垂直中心线对称分布。
优选的，所述水箱和箱体之间呈焊接一体化结构。
优选的，所述箱体的内侧壁上均匀设置有碳纤维耐腐蚀层。
与现有技术相比，本实用新型的有益效果是：该新型多功能草坪灯通过安装有电网实现了灭蚊虫的功能，当蚊虫碰到电网后会掉落至第一腔室底部的抽屉内，同时便于对蚊虫进行清理，通过安装有集雨器和水箱，同时在集雨器的内部设置有过滤层，对雨水进行过滤和收集，雨水通过导水管流入水箱进行储存，在少雨的时候可以用来给草坪灌溉，有效利用雨水资源，符合可持续发展的理念，通过安装有喷洒装置、喷头和水箱实现了灌溉的功能，启动水泵，水流通过第一导水管和第二导水管输送到喷洒装置内，再由喷洒装置顶端的喷头喷出，对绿植进行灌溉，节约人工灌溉的成本，通过安装有太阳能电池板和蓄电池，当阳光充足时，太阳能电池板持续的吸收太阳能，并将其转化为电能，储存在蓄电池里，可供草坪灯使用，从而有效地利用了绿色能源，经济环保，使得草坪灯无需接入市政系统供电，大大的降低了成本。
附图说明

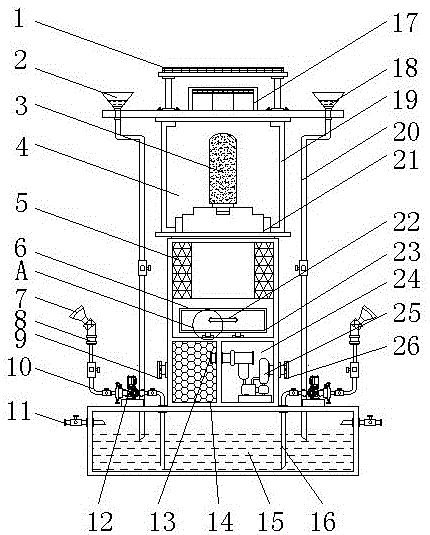

图1为本实用新型的正视剖面结构示意图；
图2为本实用新型的正视示意图；
图3为本实用新型的喷头的俯视示意图；
图4为本实用新型图1中A处放大结构图。
图中：1、太阳能电池板；2、集水器；3、LED灯；4、灯室；5、电网；6、第一腔室；7、喷头；8、喷洒装置；9、第一出气口；10、第一导水管；11、连接水管；12、水泵；13、第二出气口；14、空气净化室；15、水箱；16、第二导水管；17、蓄电池；18、过滤层；19、箱体；20、第三导水管；21、灯座；22、第一把手；23、抽屉；24、第二腔室；25、气泵；26、进气口；27、单片机；28、控制面板；29、第二把手；30、滑块；31、滑槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：一种新型多功能草坪灯，包括灯室4、第一腔室6、水箱15、箱体19和第二腔室24，水箱15的两侧均安装有连接水管11，连接水管11关于箱体19的垂直中心线对称分布，方便注水至水箱15，水箱15顶端的两侧均安装有水泵12，水泵12的型号可为300QSZ-3.4-13，且水泵12的一侧均安装有第一导水管10，水泵12的另一侧均安装有第二导水管16，且第二导水管16远离水泵12的一端均延伸至水箱15内部的底端，第一导水管10远离水泵12的一端均安装有喷洒装置8，且喷洒装置8的顶端均安装有喷头7，水箱15的顶端安装有箱体19，水箱15和箱体19之间呈焊接一体化结构，增加结构的稳固性，箱体19的内侧壁上均匀设置有碳纤维耐腐蚀层，增加耐腐蚀能力，延长使用寿命，且箱体19内部底端的一侧设置有空气净化室14，空气净化室14的一侧安装有第一出气口9，箱体19内部底端的另一侧安装有第二腔室24，且第二腔室24内部的底端安装有气泵25，气泵25的型号可为EHS-529，气泵25的一侧安装有第二出气口13，且第二出气口13远离气泵25的一端延伸至空气净化室14的内部，箱体19的一侧安装有进气口26，第二腔室24的顶端安装有第一腔室6，且第一腔室6内部顶端的两侧均安装有电网5，第一腔室6内部底端的两侧均安装有滑槽31，且滑槽31的一端设置有抽屉23，抽屉23的一端安装有第一把手22，抽屉23的两侧均安装有与滑槽31相互配合的滑块30，抽屉23通过滑块30与滑槽31之间构成滑动结构，便于抽屉23的取放，第一腔室6一端的一侧安装有控制面板28，且控制面板28的内部安装有单片机27，单片机27的型号可为HT66F018，第一腔室6一端的另一侧安装有第二把手29，第一腔室6的顶端安装有灯室4，且灯室4内部的底端安装有灯座21，灯座21的顶端安装有LED灯3，箱体19顶端的两侧均安装有集水器2，且集水器2内部的底端安装有过滤层18，集水器2呈漏斗形状，便于收集雨水，集水器2的底端均安装有第三导水管20，且第三导水管20远离集水器2的一端均延伸至水箱15的内部，箱体19的顶端通过固定件固定有太阳能电池板1，且太阳能电池板1下方的箱体19上安装有蓄电池17，蓄电池17的外侧设置有保护壳，太阳能电池板1的输出端通过光伏控制器与蓄电池17的输入端电性连接，LED灯3的输入端通过导线与单片机27的输出端电性连接，电网5的输入端通过导线与单片机27的输出端电性连接，水泵12的输入端通过导线与单片机27的输出端电性连接，气泵25的输入端通过导线与单片机27的输出端电性连接。
工作原理：使用时，在晴天，顶部的太阳能电池板1自动充电，太阳能电池板1收集太阳能，并将其转化为电能，储存在蓄电池17里，可供草坪灯使用，灯室4内安装有LED灯3，在夜晚，LED灯为人们照明，本装置绿色低碳，节能环保，在雨天，箱体19顶端的集水器2收集雨水，雨水通过第三导水管20流入水箱15内储存起来，通过水管往水箱15里注水，在少雨的时候可以通过水泵12将水从水箱15抽出，然后利用喷洒装置8上的喷头7给草坪或园地灌溉，有效利用雨水资源，符合可持续发展的理念，并省去了人工洒水的成本，电网5具有灭蚊功能，同时蚊虫掉落至第一腔室6底部的抽屉23内，拉开抽屉23可以对内部进行清理。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
