技术领域
本实用新型涉及一种可多方位晾晒便于收鱼的环保型晒鱼架。
背景技术
鱼干的营养价值很高，含有丰富的钙、磷、铁元素，对骨骼发育和造血十分有益，可以有效治疗贫血，鱼干好吃容易制作，是生活中经常食用的食材，鱼干的的制作简单，通过买来的新鲜鱼进行晾晒就可以完成，现有的晾晒通过挂晒及平铺的方式进行，不能调整方向晾晒，延长鱼干的晾晒时间，大面积的晾晒，收鱼的时候时间长，并且，晒鱼过程中，鱼汁会直接掉落，没有经过回收，容易产生恶臭，对环境造成影响。
发明内容
本实用新型的目的是解决上述问题，提供了一种可多方位晾晒便于收鱼的环保型晒鱼架。
本实用新型的目的通过以下方式来实现：
一种可多方位晾晒便于收鱼的环保型晒鱼架，包括晒鱼框，支脚，所述晒鱼框设为矩形，晒鱼框顶端设有开口，晒鱼框设为凹形槽，晒鱼框腔体设有一块隔板，隔板将晒鱼框分为晒鱼区与储液区，晒鱼区前端设有若干均匀分布的开口槽，晒鱼区后端对应开口槽区域设有凹槽，晒鱼框前端设有均匀分布的通孔，通孔位于开口槽底端，通孔直径小于开口槽的间离，储液区右端中心处底侧设有水管，水管设为软管，晒鱼框底端设有四组形状相同的固定块，每组固定块均设有两块对称的固定块，固定块设为半圆形，固定块上均设有通槽，所述支脚通过支杆固定于晒鱼框底端的固定块组件，支杆与固定块的通槽相匹配，支脚数量设为四根，支脚均匀分布于晒鱼框底端，位于晒鱼框同一侧的支脚形成一个X形，支脚底端均设有滚轮组件，滚轮组件有两个滚轮组成，滚轮通过通杆插入支脚底端固定，滚轮设为碟刹式滚轮。
作为本实用新型的优选,所述的隔板上设有均匀分布的漏液槽，漏液槽设为矩形槽，通过漏液槽使鱼汁顺利流到储液区，进一步通过水管流出到固定装置。
作为本实用新型的优选,所述的隔板距离顶端的距离设为晒鱼框总高度的1/3，使隔板上的鱼可以通过阳光进行晾晒，保证储液区有足够的空间进行储存鱼汁，进一步对晒鱼隔板冲洗流入的水体进行储存统一排放，保护环境。
作为本实用新型的优选,所述的开口槽宽度大于晒鱼框开口端宽度，开口槽最低端高于隔板顶端，当晒鱼框倾斜过程及倾斜固定后，通过开口槽插入格网，格网插入到凹槽尾端，格网开口槽宽度相匹配，漏出格网端设有向下凸块，凸块上设有通孔，通过螺栓固定格网。
作为本实用新型的优选,所述的支脚互相错开，支脚材质设为铸铁，通过错开的支脚对晒鱼框进行方向进行调整，使晒鱼框可以多个方向进行晒鱼，缩短晒鱼时间，晒鱼框倾斜状态下，提高收鱼速度。
本实用新型的有益效果是：
通过支脚对晒鱼框进行方位调整，实现多方位的晒鱼，方便晾晒，收鱼，通过储液区对鱼汁进行收集排放，防止鱼臭，提高环保，本实用新型提供的可多方位晾晒便于收鱼的环保型晒鱼架操作简单，投资少，实用性强。
附图说明

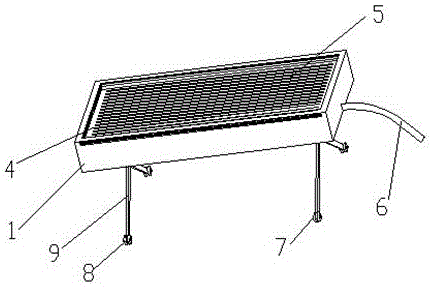

图1为本实用新型可多方位晾晒便于收鱼的环保型晒鱼架的示意图。
图2为本实用新型图1的俯视图。
图3为本实用新型图2中A-A的剖视图。
图4为本实用新型的支脚示意图。
图5为本实用新型的格网示意图。
图6为本实用新型晒鱼架装上格网的示意图。
图7为本实用新型图6中的示意B的放大示意图。
具体实施方式
现在结合附图做进一步详细的说明。
如图1-7所示，一种可多方位晾晒便于收鱼的环保型晒鱼架，包括晒鱼框1，支脚9，所述晒鱼框1设为矩形，晒鱼框1顶端设有开口，晒鱼框1设为凹形槽，晒鱼框1腔体设有一块隔板4，隔板4将晒鱼框1分为晒鱼区2与储液区3，晒鱼区2前端设有若干均匀分布的开口槽14，晒鱼区2后端对应开口槽14区域设有凹槽，晒鱼框2前端设有均匀分布的通孔，通孔位于开口槽14底端，通孔直径小于开口槽14的间离，储液区3右端中心处底侧设有水管6，水管6设为软管，晒鱼框1底端设有四组形状相同的固定块11，每组固定块11均设有两块对称的固定块11，固定块11设为半圆形，固定块11上均设有通槽，所述支脚9通过支杆10固定于晒鱼框1底端的固定块11组件，支杆10与固定块11的通槽相匹配，支脚9数量设为四根，支脚9均匀分布于晒鱼框1底端，位于晒鱼框1同一侧的支脚9形成一个X形，支脚9底端均设有滚轮组件8，滚轮组件8有两个滚轮组成，滚轮8通过通杆7插入支脚底端固定，滚轮8设为碟刹式滚轮。
所述的隔板4上设有均匀分布的漏液槽5，漏液槽5设为矩形槽，通过漏液槽5使鱼汁顺利流到储液区，进一步通过水管6流出到固定装置，所述的隔板4距离顶端的距离设为晒鱼框1总高度的1/3，所述的开口槽14宽度大于晒鱼框1开口端宽度，开口槽14最低端高于隔板4顶端，当晒鱼框1倾斜过程及倾斜固定后，通过开口槽14插入格网13，格网13插入到凹槽尾端，格网开口槽14宽度相匹配，漏出格网端13设有向下凸块12，凸块12上设有通孔，通过螺栓15固定格网13，所述的支脚9互相错开，支脚9材质设为铸铁，通过错开的支脚9对晒鱼框进行方向进行调整。
以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
