技术领域
本实用新型涉及供氧技术领域，具体为一种稻鳅培育池供氧装置。
背景技术
稻蚯培育池是指在同一块稻田既种稻，又养鳅，形成“水稻护鳅，鳅吃虫饵，鳅粪肥田”的天然食物链，由于田中养鳅，在种植稻田的生产过程中，既不使用化学合成的肥料、农药、生长调节剂，也不采用转基因工程和离子辐射技术，而是遵循自然规律，采取农作、物理和生物的方法来培肥土壤，防治虫害，以获得安全、优质的品质，稻蚯培育池建立且恢复了农业生态系统的生物多样性和良性循环，维持了农业的可持续发展。
为了保证稻蚯培育池内泥鳅的健康，需保证池内水的含氧量，但现今市场上并没有专门针对稻蚯培育池供氧的装置，如果水内没有足够的氧，不仅影响泥鳅的培育，更会影响水稻的长成，综上所述设计一种稻鳅培育池供氧装置。
实用新型内容
本实用新型的目的在于提供一种稻鳅培育池供氧装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种稻鳅培育池供氧装置，包括曝气转盘、蓄电池、驱动箱、太阳能电池板、PLC控制器、固定底板和导气管，所述固定底板底端的四个拐角处均安装有支撑柱，且支撑柱的底端均安装有固定座，所述固定底板顶端的两侧均安装有把手，且固定底板顶端的中间位置处安装有驱动箱，所述驱动箱内部底端均匀安装有驱动电机，且驱动电机的输出端均竖向安装有驱动转轴穿过驱动箱的顶端，所述驱动转轴的顶端均安装有曝气转盘，所述驱动箱上方的驱动转轴的外侧均安装有驱动转轴外壳，且驱动转轴外壳之间横向穿插有导气管，所述导气管远离驱动转轴外壳的一侧安装有进气口，所述驱动箱两侧固定底板的顶端均安装有蓄电池箱，且蓄电池箱内部的底端均安装有蓄电池，所述蓄电池箱的顶端均安装有支撑钢架，且支撑钢架的顶端均安装有太阳能电池板，所述太阳能电池板均通过光伏控制器与蓄电池电连接，所述靠近进气口一侧的支撑钢架远离进气口一侧的中间位置处安装有PLC控制器。
优选的，所述曝气转盘的顶端均匀设置有曝气孔，且曝气孔上均安装有半透膜过滤网。
优选的，所述把手的顶端均安装有防滑橡胶垫。
优选的，所述把手两侧的底端均安装有连接钢架与固定底板的顶端固定连接。
优选的，所述固定座底端均匀设置有固定倒刺。
与现有技术相比，本实用新型的有益效果是：该稻鳅培育池供氧装置通过安装有太阳能电池板和蓄电池，在使用时太阳能电池板收集太阳能，并且通过光伏控制器转化为电能储存在蓄电池内，给装置整体供电，这样工作节约了劳动成本，充分利用了环境资源，同时装置通过安装有支撑柱、把手、固定座和固定底板，在使用时方便安装和拆卸装置，且增加了装置的稳固性，同时装置通过安装有驱动电机、驱动转轴、导气管、进气口、曝气转盘和曝气孔，在使用时方便高效给培育池内的水供氧，从而给泥鳅更好的生存环境，使水稻健康生长。
附图说明

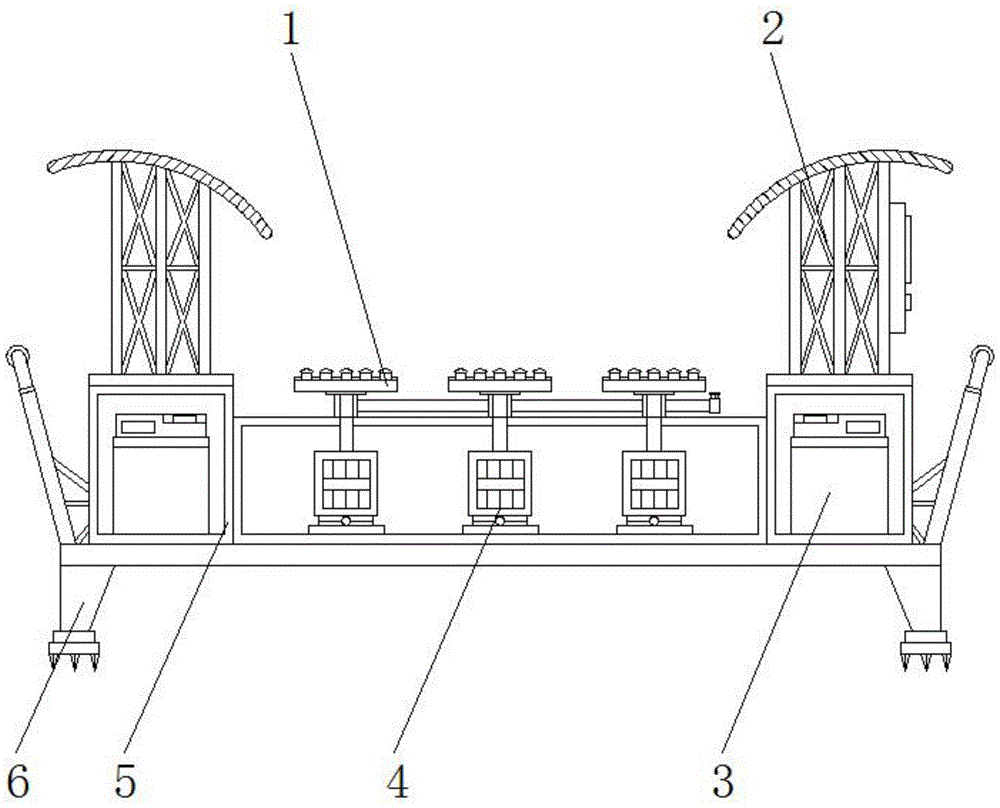

图1为本实用新型的正视剖面结构示意图；
图2为本实用新型的正视结构示意图；
图3为本实用新型的局部俯视剖面结构示意图；
图中：1、曝气转盘；2、支撑钢架；3、蓄电池；4、驱动电机；5、蓄电池箱；6、支撑柱；7、把手；8、曝气孔；9、驱动箱；10、太阳能电池板；11、PLC控制器；12、连接钢架；13、固定底板；14、固定座；15、驱动转轴外壳；16、驱动转轴；17、导气管；18、进气口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供的一种实施例：一种稻鳅培育池供氧装置，包括曝气转盘1、蓄电池3、驱动箱9、太阳能电池板10、PLC控制器11、固定底板13和导气管17，固定底板13底端的四个拐角处均安装有支撑柱6，且支撑柱6的底端均安装有固定座14，固定座14底端均匀设置有固定倒刺，增加了装置的稳固性，固定底板13顶端的两侧均安装有把手7，把手7的顶端均安装有防滑橡胶垫，防止在安装和拆卸过程中，装置从手中脱落，把手7两侧的底端均安装有连接钢架12与固定底板13的顶端固定连接，防止装置从把手7上脱落造成损坏，且固定底板13顶端的中间位置处安装有驱动箱9，驱动箱9内部底端均匀安装有驱动电机4，驱动电机4的型号为Y355L1-1，且驱动电机4的输出端均竖向安装有驱动转轴16穿过驱动箱9的顶端，驱动转轴16的顶端均安装有曝气转盘1，曝气转盘1的顶端均匀设置有曝气孔8，且曝气孔8上均安装有半透膜过滤网，方便将将氧气融入水中，且防止泥鳅进入曝气孔8，驱动箱9上方的驱动转轴16的外侧均安装有驱动转轴外壳15，且驱动转轴外壳15之间横向穿插有导气管17，导气管17远离驱动转轴外壳15的一侧安装有进气口18，驱动箱9两侧固定底板13的顶端均安装有蓄电池箱5，且蓄电池箱5内部的底端均安装有蓄电池3，蓄电池箱5的顶端均安装有支撑钢架2，且支撑钢架2的顶端均安装有太阳能电池板10，太阳能电池板10均通过光伏控制器与蓄电池3电连接，靠近进气口18一侧的支撑钢架2远离进气口18一侧的中间位置处安装有PLC控制器11，PLC控制器11的型号为DVP24ES00R2。
工作原理：使用时，太阳能电池板10收集太阳能，通过光伏控制器转化为电能储存在蓄电池3内给装置供电，首先通过把手7将装置移动到稻田的水沟处，将装置放置在水里，并通过固定座14底端的固定倒刺将装置进行稳固，然后调节PLC控制器11控制驱动电机4运作，驱动电机4运作使驱动转轴16转动，驱动转轴16转动带动曝气转盘1和曝气转盘1上的曝气孔8转动，同时氧气从进气口18进入导气管17中，并由导气管17均匀分布到每个曝气转盘1中，曝气转盘1内的气体通过旋转的曝气孔8喷出与水融合，提高培育池内水的含氧量，有利于水中的泥鳅生长。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
