技术领域
本实用新型涉及泵头设备技术领域，具体为一种具有辅助起动的泵头整组。
背景技术
泵头是输送液体或使液体增压的机械，它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体，在各个领域都有是否重要的用途，目前市场上出现的泵头各种各样，有泛用的也有专用的，能够满足大多数使用者的需求，然而对于现有的大多数泵头而言，一方面在对液体抽送的初期，由于内部全部为空气，产生的负压减小，很难对液体施加较大抽力，并且长时间的空转很产生较多的热量，对泵头不利，另一方面，在开始启动的时候，由于动力机械需要带动泵头工作，使得动力机负荷启动，使得不易启动，再一方面，在与各种管道连接或拆卸时需要借助安装工具，不能直接安装，不利于快速的安装或拆卸。所以，如何设计一种具有辅助起动的泵头整组，成为我们当前要解决的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种具有辅助起动的泵头整组，以解决上述背景技术中提出的问题,本实用新型设计合理，使用时较为方便，适合输送液体使用。
为实现上述目的，本实用新型提供如下技术方案：一种具有辅助起动的泵头整组，包括泵头整组本体，所述泵头整组本体包括泵头和压水机，所述压水机设置在泵头的一侧，所述泵头的一侧设置有抽水口，所述压水机设置在抽水口的顶部，所述泵头的另一侧设置有动力轴，所述泵头的底部设置有底座，所述泵头的顶部设置有出水口，所述出水口的一侧设置有防漏挡板和连接套，所述防漏挡板设置在连接套的一侧，所述连接套的外边侧设置有省力杆，所述出水口的顶部设置有水槽，所述压水机的顶部设置有压杆和支杆，所述支杆固定安装在压水机的外边侧，所述压杆通过轴承设置在支杆的顶部，所述压水机内设置有提水组，所述压杆的一端通过轴承与提水组的顶部连接，所述提水组的底部设置有活塞，所述活塞通过弹簧与提水组连接，所述连接套内设置有防漏挡块。
作为本实用新型的一种优选实施方式，所述连接套套设在出水口的外边侧。
作为本实用新型的一种优选实施方式，所述防漏挡块和防漏挡板相配合。
作为本实用新型的一种优选实施方式，所述防漏挡块和连接套内均设置有内螺纹，出水口和防漏挡板上均设置有外螺纹，所述内螺纹与外螺纹相配合。
作为本实用新型的一种优选实施方式，所述水槽通过水管与出水口连接，所述水管上设置有阀门。
作为本实用新型的一种优选实施方式，所述压水机通过水管与抽水口连接。
作为本实用新型的一种优选实施方式，所述防漏挡块和防漏挡板上均设置有橡胶垫。
本实用新型的有益效果：本实用新型的一种具有辅助起动的泵头整组，包括泵头、压水机、抽水口、动力轴、底座、出水口、防漏挡板、连接套、省力杆、水槽、阀门、支杆、压杆、提水组、活塞、弹簧、防漏挡块。
1.该具有辅助起动的泵头整组，由于设置有水槽，在泵头开始启动之初，将水槽内的水注入泵头内，能够增大泵头内的负压，有利于快速将液体抽出，而且减少空转时间，液体能够给泵头降温，保护泵头安全工作。
2.该具有辅助起动的泵头整组，由于设置有压水机，在动力接启动之初的时候，能够借助压水机对动力机械施加一定的助力，能够帮助动力机械快速启动。
3.该具有辅助起动的泵头整组，由于设置有连接套，在连接套上设置有省力杆，在安装或拆卸处水管的时候，可以借助省力杆直接进行安装或拆卸，不需要借助其他工具，使得安装拆卸更加方便。
4.该具有辅助起动的泵头整组设计合理，使用时较为方便，适合输送液体使用。
附图说明

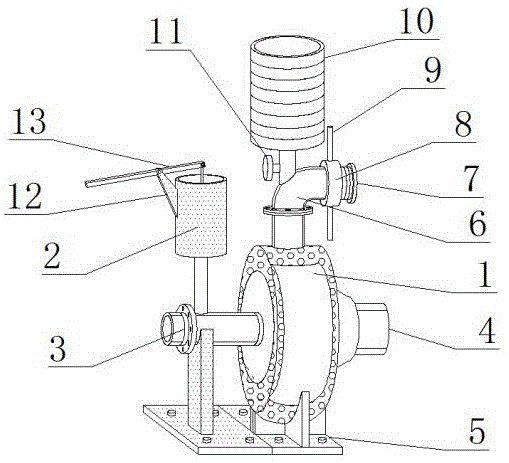

图1为本实用新型一种具有辅助起动的泵头整组的结构示意图；
图2为本实用新型一种具有辅助起动的泵头整组的压水机剖视图；
图3为本实用新型一种具有辅助起动的泵头整组的提水组结构示意图；
图4为本实用新型一种具有辅助起动的泵头整组的连接套剖视图；
图中：1-泵头、2-压水机、3-抽水口、4-动力轴、5-底座、6-出水口、7-防漏挡板、8-连接套、9-省力杆、10-水槽、11-阀门、12-支杆、13-压杆、14-提水组、15-活塞、16-弹簧、17-防漏挡块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图4，本实用新型提供一种技术方案：一种具有辅助起动的泵头整组，包括泵头整组本体，所述泵头整组本体包括泵头1和压水机2，所述压水机2设置在泵头1的一侧，所述泵头1的一侧设置有抽水口3，所述压水机2设置在抽水口3的顶部，所述泵头1的另一侧设置有动力轴4，所述泵头1的底部设置有底座5，所述泵头1的顶部设置有出水口6，所述出水口6的一侧设置有防漏挡板7和连接套8，所述防漏挡板7设置在连接套8的一侧，所述连接套8的外边侧设置有省力杆9，所述出水口6的顶部设置有水槽10，所述压水机2的顶部设置有压杆13和支杆12，所述支杆12固定安装在压水机2的外边侧，所述压杆13通过轴承设置在支杆12的顶部，所述压水机2内设置有提水组14，所述压杆13的一端通过轴承与提水组14的顶部连接，所述提水组14的底部设置有活塞15，所述活塞15通过弹簧16与提水组14连接，所述连接套8内设置有防漏挡块17。
作为本实用新型的一种优选实施方式，所述连接套8套设在出水口6的外边侧。
作为本实用新型的一种优选实施方式，所述防漏挡块17和防漏挡板7相配合。
作为本实用新型的一种优选实施方式，所述防漏挡块17和连接套8内均设置有内螺纹，出水口6和防漏挡板7上均设置有外螺纹，所述内螺纹与外螺纹相配合。
作为本实用新型的一种优选实施方式，所述水槽10通过水管与出水口6连接，所述水管上设置有阀门11。
作为本实用新型的一种优选实施方式，所述压水机2通过水管与抽水口3连接。
作为本实用新型的一种优选实施方式，所述防漏挡块17和防漏挡板7上均设置有橡胶垫。
工作原理：该具有辅助起动的泵头整组在使用时，先将动力轴4外接动力机械，抽水口3外接液体储存点，出水口6与液体输送管道连接，连接管道时，先将管道与出水口6对准，通过转动连接套8使得连接套8转到管道的外侧，通过齿纹与管道连接，当防漏挡板7和防漏挡块17相互接触之后，通过省力杆9继续转动，使得防漏挡板7和防漏挡块17之间的橡胶套完全接触，能够防止液体露出，并且橡胶套对出水口6和管道有一定的压力，使得出水口6和管道不会出现松动的情况，借助省力杆9直接进行安装或拆卸，不需要借助其他工具，使得安装拆卸更加方便，当需要对液体进行输送时，若泵头1内没有液体的时候，启动动力输出设备，泵头1开始工作，由于此时内部为空气，无法产生足够的负压将液体抽出，可以打开阀门11将水槽10内的液体流进泵头1内，此时泵头1内由于有大量的液体，能够产生较大的负压，可将液体快速抽出，有利于通过工作效率，而且减少空转时间，液体能够给泵头1降温，保护泵头1安全工作，若泵头1与各种管道内都充满液体，动力输出机械在启动的时候，由于负荷量太大将很难启动，此时能够借助压水机2帮助机械启动，使用时先在压水机2顶部倒入一定液体，通过向下压压杆13的一端，使得提水组14向上运动，由于在液体与活塞15形成一个密封的空间，底部空气被抽离产生负压，将液体向上抽出，然后抬起压杆13，底部空气压缩活塞15，使得活塞15与提水组14分离，空气从空隙流到外面，在向下压压杆13，可将液体向上抽动，这样来回工作，能够将液体流动起来，从而减少动力输出机械启动时的负荷，便于机械启动。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
