技术领域
本实用新型涉及稻鳅立体种养技术领域，具体为一种稻鳅立体种养的饵料投喂器。
背景技术
稻鳅立体种养是农业套种的一种，为了提高农业立体种养的生态效益，充分挖掘稻田生产潜力，开发淡水水产养殖，减少水稻病虫害，促进土壤疏松，以便满足市场的需求，同时采用立体种养也可以改善鳅类的生长环境，提高鳅类产量和质量，而市场上需要一种用于泥鳅喂养的饵料投喂器。
但目前市场上大多数用于稻鳅立体种养的饵料投喂器不便于在水中移动，不便于泥鳅的喂养工作，而且不便于控制投喂量，而泥鳅摄食的饵料生物种类多为硅藻类、绿藻类、蓝藻类、裸藻类、黄藻类，喂食前需要对饲料进行切碎、搅拌，使得喂食工作变得较为繁复不便。
实用新型内容
本实用新型的目的在于提供一种稻鳅立体种养的饵料投喂器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种稻鳅立体种养的饵料投喂器，包括投喂器箱体、推料仓、电机箱和粉碎仓，所述电机箱内部的两侧底端皆均匀水平安装有第二电机，且第二电机输出端水平安装有贯穿电机箱侧壁的第二转轴，所述第二转轴外侧远离第二电机的一端安装有螺旋桨环，且螺旋桨环外侧均匀安装有螺旋桨叶，所述电机箱的底端粘贴有，且电机箱顶端的中间位置处竖直安装有投喂器箱体，所述投喂器箱体内部的底端设置有推料仓，且推料仓内部底端的一端竖直安装有贯穿电机箱和的出料管，所述推料仓内部底端靠近出料管的一端通过铰接轴铰接有挡板，且挡板底端远离出料管的一端竖直安装有弹簧，所述弹簧的底端与推料仓相连接，且弹簧一侧的推料仓内侧壁水平安装有螺旋推料杆，所述推料仓顶端的投喂器箱体内部设置有粉碎仓，且粉碎仓底端靠近螺旋推料杆的一端设置有出料槽，所述粉碎仓内部底端的四周均竖直安装有转动杆，且转动杆外侧的顶端安装有第一齿轮，所述粉碎仓远离出料槽一侧的侧壁倾斜安装有金属板，且粉碎仓内壁的上端均匀安装有第一刀具，所述投喂器箱体顶端的中央位置处竖直安装有第三电机，且第三电机输出端安装有贯穿投喂器箱体并延伸至粉碎仓内部的第一转轴，所述第一转轴两侧的上端节均匀安装有第二刀具，且第一转轴外侧底端安装有与第一齿轮相啮合的第二齿轮，所述投喂器箱体一侧的电机箱顶端通过底座水平安装有第一电机，且第一电机的输出端通过联轴器与螺旋推料杆的一端相连接。
优选的，所述第一齿轮通过轴承和转动杆之间构成转动机构，且转动杆和第一齿轮均设置有四组，并且第一齿轮和第二齿轮之间构成啮合机构，同时第一齿轮和转动杆均等角度设置在第二齿轮外侧。
优选的，所述挡板通过弹簧和投喂器箱体之间构成伸缩机构，且挡板通过铰接轴和投喂器箱体之间构成转动机构。
优选的，所述螺旋桨叶和螺旋桨环均设置有六组，且每组螺旋桨叶均设置有十个，同时螺旋桨叶等角度设置在螺旋桨环上。
优选的，所述第二刀具设置有四组，且每组第二刀具均设置有两个，同时每组第二刀具均等间距设置在第一转轴上。
优选的，所述第一刀具设置有四组，且每组第一刀具均等间距设置在投喂器箱体上。
与现有技术相比，本实用新型的有益效果是：该稻鳅立体种养的饵料投喂器，通过安装的进料斗、粉碎仓、第三电机、第二刀具、第二齿轮、第一刀具和第一齿轮，先通过进料斗向粉碎仓内部放入适量的饲料，然后接通外部电源，启动第三电机带动第二刀具和第二齿轮转动，第二刀具和第一刀具配合对饲料进行初步破碎，第二齿轮转动带动第一齿轮转动从而对饲料进行二次破碎，便于加深饲料破碎效果，减少喂食的工作量，通过安装的金属板、出料槽、推料仓、第一电机、螺旋推料杆、挡板、铰接轴、出料管和弹簧，破碎后的饲料在金属板的作用下经出料槽进入推料仓内，接着启动第一电机带动螺旋推料杆转动，在螺旋推料杆的作用下带动饲料推向挡板，当挡板顶端饲料堆积量达到一定值时，在重力作用下带动挡板通过铰接轴转动从而将饲料倒入出料管内，当挡板顶端的饲料倾倒后在弹簧的弹力作用下带动挡板通过铰接轴转动回到原来位置，从而便于对泥鳅进行定量投料，通过安装的第二电机、第二转轴、螺旋桨环和螺旋桨叶，当需要在水中投喂时，启动第二电机带动第二转轴转动，第二转轴带动螺旋桨环和螺旋桨叶转动从而带动该稻鳅立体种养的饵料投喂器在水中移动，便于实现水中喂食。
附图说明

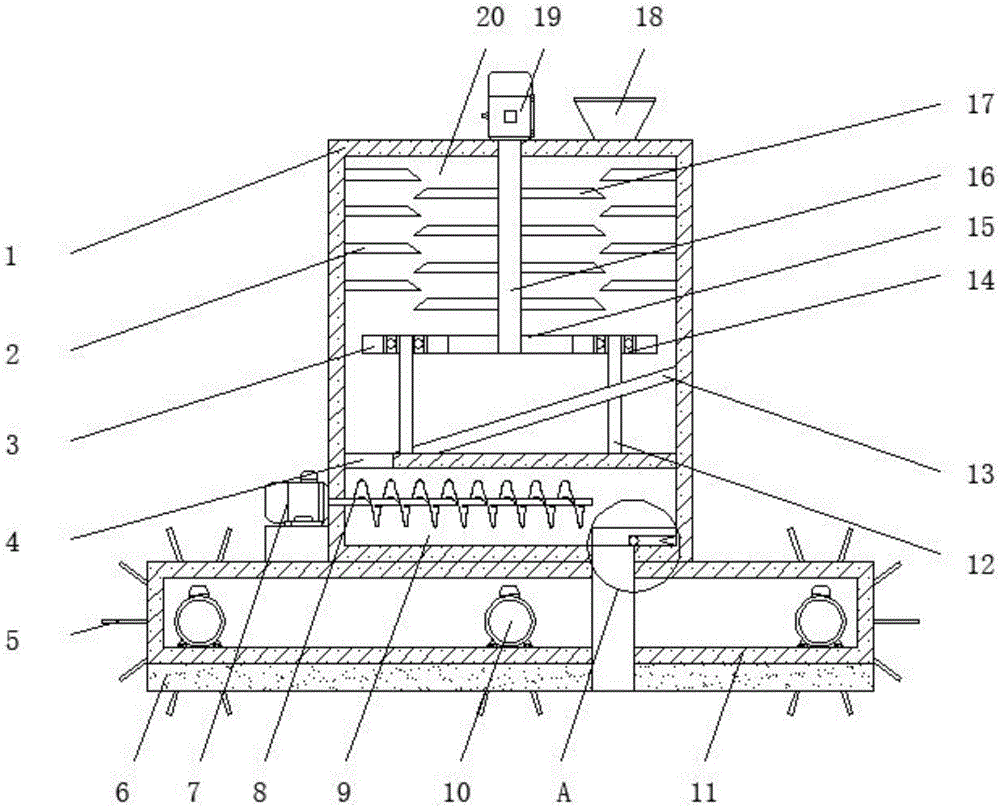

图1为本实用新型正视剖视结构示意图；
图2为本实用新型第二电机、电机箱和螺旋桨叶俯视结构示意图；
图3为本实用新型螺旋桨叶和螺旋桨环左视结构示意图；
图4为本实用新型第一齿轮和第二齿轮俯视结构示意图；
图5为本实用新型图1中A部放大结构示意图。
图中：1、投喂器箱体；2、第一刀具；3、第一齿轮；4、出料槽；5、螺旋桨叶；6、漂浮板；7、第一电机；8、螺旋推料杆；9、推料仓；10、第二电机；11、电机箱；12、转动杆；13、金属板；14、轴承；15、第二齿轮；16、第一转轴；17、第二刀具；18、进料斗；19、第三电机；20、粉碎仓；21、第二转轴；22、螺旋桨环；23、出料管；24、挡板；25、铰接轴；26、弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供的一种实施例：一种稻鳅立体种养的饵料投喂器，包括投喂器箱体1、推料仓9、电机箱11和粉碎仓20，电机箱11内部的两侧底端皆均匀水平安装有第二电机10，该第二电机10的型号可以为Y112M-6电机，且第二电机10输出端水平安装有贯穿电机箱11侧壁的第二转轴21，第二转轴21外侧远离第二电机10的一端安装有螺旋桨环22，且螺旋桨环22外侧均匀安装有螺旋桨叶5，螺旋桨叶5和螺旋桨环22均设置有六组，且每组螺旋桨叶5均设置有十个，同时螺旋桨叶5等角度设置在螺旋桨环22上，便于该稻鳅立体种养的饵料投喂器在水中移动，电机箱11的底端粘贴有6，且电机箱11顶端的中间位置处竖直安装有投喂器箱体1，投喂器箱体1内部的底端设置有推料仓9，且推料仓9内部底端的一端竖直安装有贯穿电机箱11和6的出料管23，推料仓9内部底端靠近出料管23的一端通过铰接轴25铰接有挡板24，挡板24通过弹簧26和投喂器箱体1之间构成伸缩机构，且挡板24通过铰接轴25和投喂器箱体1之间构成转动机构，便于对泥鳅进行定量投喂，且挡板24底端远离出料管23的一端竖直安装有弹簧26，弹簧26的底端与推料仓9相连接，且弹簧26一侧的推料仓9内侧壁水平安装有螺旋推料杆8，推料仓9顶端的投喂器箱体1内部设置有粉碎仓20，且粉碎仓20底端靠近螺旋推料杆8的一端设置有出料槽4，粉碎仓20内部底端的四周均竖直安装有转动杆12，且转动杆12外侧的顶端安装有第一齿轮3，第一齿轮3通过轴承14和转动杆12之间构成转动机构，且转动杆12和第一齿轮3均设置有四组，并且第一齿轮3和第二齿轮15之间构成啮合机构，同时第一齿轮3和转动杆12均等角度设置在第二齿轮15外侧，便于对饲料进行二次破碎，粉碎仓20远离出料槽4一侧的侧壁倾斜安装有金属板13，且粉碎仓20内壁的上端均匀安装有第一刀具2，第一刀具2设置有四组，且每组第一刀具2均等间距设置在投喂器箱体1上，便于对饲料的切碎，投喂器箱体1顶端的中央位置处竖直安装有第三电机19，该第三电机19的型号可以为Y90S-6电机，且第三电机19输出端安装有贯穿投喂器箱体1并延伸至粉碎仓20内部的第一转轴16，第一转轴16两侧的上端节均匀安装有第二刀具17，第二刀具17设置有四组，且每组第二刀具17均设置有两个，同时每组第二刀具17均等间距设置在第一转轴16上，便于对饲料的切碎，且第一转轴16外侧底端安装有与第一齿轮3相啮合的第二齿轮15，投喂器箱体1一侧的电机箱11顶端通过底座水平安装有第一电机7，该第一电机7的型号可以为Y90S-2电机，且第一电机7的输出端通过联轴器与螺旋推料杆8的一端相连接。
工作原理：在使用该稻鳅立体种养的饵料投喂器时，先通过进料斗18向粉碎仓20内部放入适量的饲料，然后接通外部电源，启动第三电机19带动第二刀具17和第二齿轮15转动，第二刀具17和第一刀具2配合对饲料进行初步破碎，第二齿轮15转动带动第一齿轮3转动从而对饲料进行二次破碎，便于加深饲料破碎效果，减少喂食的工作量，破碎后的饲料在金属板13的作用下经出料槽4进入推料仓9内，接着启动第一电机7带动螺旋推料杆8转动，在螺旋推料杆8的作用下带动饲料推向挡板24，当挡板24顶端饲料堆积量达到一定值时，在重力作用下带动挡板24通过铰接轴25转动从而将饲料倒入出料管23内，当挡板24顶端的饲料倾倒后在弹簧26的弹力作用下带动挡板24通过铰接轴25转动回到原来位置，从而便于对泥鳅进行定量投料，当需要在水中投喂时，启动第二电机10带动第二转轴21转动，第二转轴21带动螺旋桨环22和螺旋桨叶5转动从而带动该稻鳅立体种养的饵料投喂器在水中移动，便于实现水中喂食。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
