技术领域
本实用新型涉及水利技术领域，具体为一种水利工程用边坡防护装置。
背景技术
目前，在水利工程领域中，经常需要对工程边坡进行支护，如申请号为“CN201721909718.8”，公开一种水利水电工程边坡的防护结构，包括边坡，所述边坡的顶端内部设有固定桩，所述固定桩的顶部焊接有顶棚，所述边坡的一侧设有固定板，所述固定板的底部焊接有预埋板，所述固定板的一端自上而下分别通过第二调节结构和第一调节结构螺纹连接有防滑板，所述防滑板的顶部与顶棚的一端之间设有导水板，所述固定板的一端焊接有横板，所述横板的一侧焊接有销杆，通过固定桩将顶棚固定在边坡的上方，将边坡的顶部压成近乎为平面，将固定板底部的预埋板埋入地下，防滑板的插接孔与固定板的销杆，便于防滑板的角度转动，通过安装挡板，提高销杆在插接孔内部的稳定性，适应不同斜度边坡的需求，安装方便、调节性能好，适用性强。但是，可以明显的看出该边坡防护装置防撞效果差，防护装置大部分都是固定连接，当有岩石或者其它物体掉落时，不能很好的起到缓冲作用，长时间会造成防护装置的损坏，大大降低了防护装置的使用寿命，增加了后期的维修成本，给使用者带来极大的不便，为此，我们提供出一种水利工程用边坡防护装置。
实用新型内容
本实用新型的目的在于提供一种水利工程用边坡防护装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利工程用边坡防护装置，包括固定机构、支撑机构、稳定机构和缓冲机构，所述支撑机构的数量为四个且对称安装在固定机构的底部，所述稳定机构安装在固定机构的底部，所述缓冲机构安装在固定机构的顶部；
所述固定机构包括固定板，所述固定板顶部开设有固定槽，所述固定槽内壁的左右两侧通过滑杆固定连接，所述滑杆的表面滑动连接有滑块，所述滑块的顶部安装有稳固板，所述稳固板的右侧安装有挡板；
所述支撑机构包括稳固壳，所述稳固壳的顶部与固定板的底部固定连接，所述稳固壳内壁的顶部安装有缓冲弹簧，所述缓冲弹簧的底端安装有活动块，所述活动块的底部安装有连接块，所述连接块的底部贯穿稳固壳且延伸至其外部安装有支撑块；
所述稳定机构包括连接板，所述连接板的顶部与固定板的底部固定连接，所述连接板的底部安装有横板，所述横板顶部的左右两侧均设置有插杆，所述插杆的底端贯穿横板且延伸至其外部；
所述缓冲机构包括竖板，所述竖板的底部与固定板的顶部固定连接，所述竖板的右侧安装有两个固定块，所述固定块的正面安装有固定轴，所述固定轴的表面活动连接有连接杆，两个连接杆远离竖板的一侧设置有安装板，所述安装板的右侧与稳固板的左侧固定连接，两个连接杆相对的一侧均安装有第一弹簧，所述第一弹簧远离连接杆的一端与竖板固定连接，所述安装板左侧的顶部与底部均安装有固定杆，所述固定杆的表面滑动连接有移动块，所述移动块靠近连接杆的一侧安装有支撑板，所述支撑板的左侧与竖板的右侧固定连接，所述连接杆的表面套接有第二弹簧，所述移动块的右侧通过第二弹簧与安装板的左侧固定连接。
优选的，所述挡板的底部与固定板的顶部相互接触。
优选的，所述活动块滑动连接在稳固壳的内壁上。
优选的，所述安装板的左侧与连接杆的右端相互接触。
优选的，所述竖板右侧的顶部安装有限位板，所述限位板的右侧从左至右依次贯穿稳固板和挡板且延伸至挡板的内部。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过支撑机构和稳定机构的想配合，使得该整个适合凹凸不平的路面，大大提高了该装置的适用性，通过固定块、固定轴、连接杆、安装板、第一弹簧、固定杆、移动块、支撑板和第二弹簧的相互配合，实现了缓冲的作用，大大提高了该装置的使用寿命，避免岩石长时间的掉落出现损坏防护装置的现象，降低了后期的维修成本，给使用者带来极大的便利。
2、本实用新型通过设置限位板，提高了稳固板和挡板运动时的稳固性。
附图说明

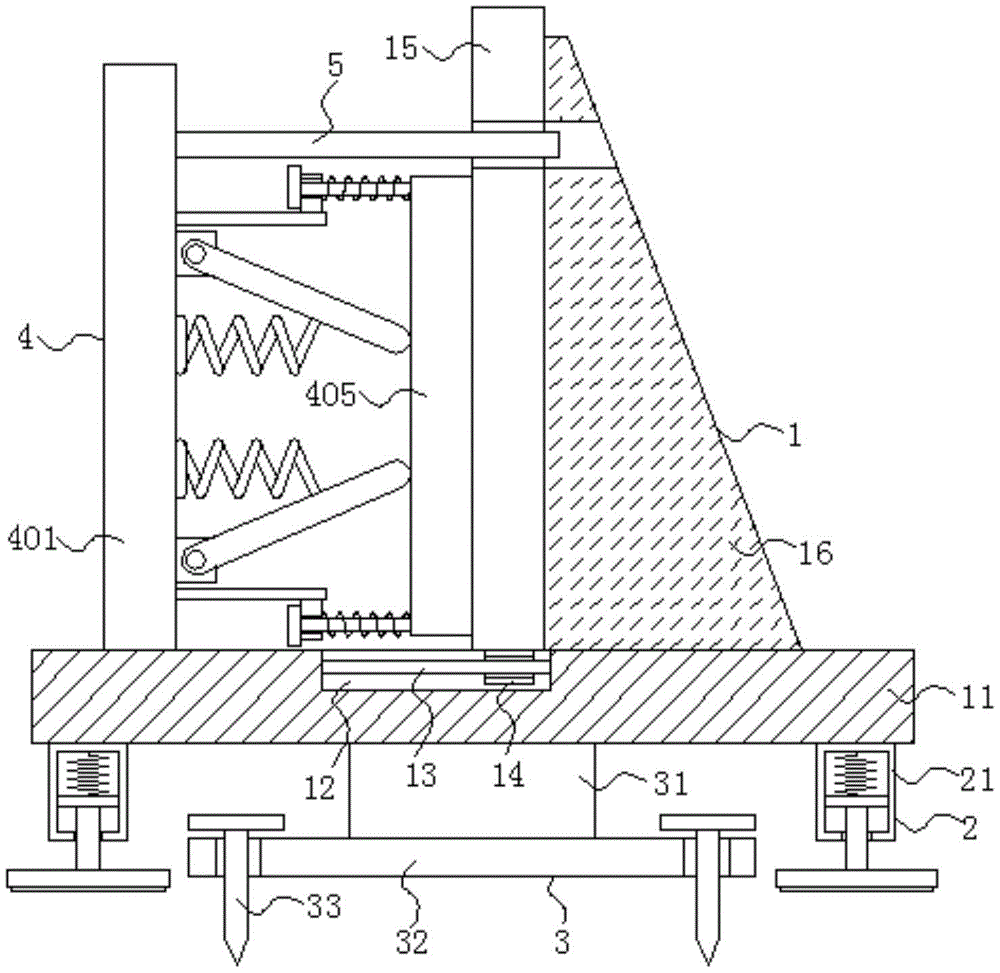

图1为本实用新型正视图的结构剖面图；
图2为本实用新型支撑机构正视图的结构剖面图；
图3为本实用新型稳定机构正视图的结构剖面图；
图4为本实用新型右视图的结构示意图。
图中：1固定机构、11固定板、12固定槽、13滑杆、14滑块、15稳固板、16挡板、2支撑机构、21稳固壳、22缓冲弹簧、23活动块、24连接块、25支撑块、3稳定机构、31连接板、32横板、33插杆、4缓冲机构、401竖板、402固定块、403固定轴、404连接杆、405安装板、406第一弹簧、407固定杆、408移动块、409支撑板、410第二弹簧、5限位板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，一种水利工程用边坡防护装置，包括固定机构1、支撑机构2、稳定机构3和缓冲机构4，支撑机构2的数量为四个且对称安装在固定机构1的底部，稳定机构3安装在固定机构1的底部，缓冲机构4安装在固定机构1的顶部。
请参阅图1，固定机构1包括固定板11，固定板11顶部开设有固定槽12，固定槽12内壁的左右两侧通过滑杆13固定连接，滑杆13的表面滑动连接有滑块14，滑块14的顶部安装有稳固板15，通过设置滑块14和滑杆13，提高了稳固板15运动时的稳固性，稳固板15的右侧安装有挡板16，挡板16的底部与固定板11的顶部相互接触。
请参阅图1-2，支撑机构2包括稳固壳21，稳固壳21的顶部与固定板11的底部固定连接，稳固壳21内壁的顶部安装有缓冲弹簧22，缓冲弹簧22的底端安装有活动块23，活动块23滑动连接在稳固壳21的内壁上，活动块23的底部安装有连接块24，连接块24的底部贯穿稳固壳21且延伸至其外部安装有支撑块25，支撑块25的底部固定连接有防滑垫，提高了和地面的摩擦力。
请参阅图1，稳定机构3包括连接板31，连接板31的顶部与固定板11的底部固定连接，连接板31的底部安装有横板32，横板32顶部的左右两侧均设置有插杆33，插杆33的底端贯穿横板32且延伸至其外部。
请参阅图1-4，缓冲机构4包括竖板401，竖板401的底部与固定板11的顶部固定连接，竖板401右侧的顶部安装有限位板5，限位板5的右侧从左至右依次贯穿稳固板15和挡板16且延伸至挡板16的内部，通过设置限位板5，提高了稳固板15和挡板16运动时的稳固性，竖板401的右侧安装有两个固定块402，固定块402的正面安装有固定轴403，固定轴403的表面活动连接有连接杆404，两个连接杆404远离竖板401的一侧设置有安装板405，安装板405的左侧与连接杆404的右端相互接触，安装板405的右侧与稳固板15的左侧固定连接，两个连接杆404相对的一侧均安装有第一弹簧406，第一弹簧406远离连接杆404的一端与竖板401固定连接，安装板405左侧的顶部与底部均安装有固定杆407，固定杆407的表面滑动连接有移动块408，移动块408靠近连接杆404的一侧安装有支撑板409，支撑板409的左侧与竖板401的右侧固定连接，连接杆404的表面套接有第二弹簧410，移动块408的右侧通过第二弹簧410与安装板405的左侧固定连接，固定杆407的左端固定连接有限位块，限位块的右侧与移动块408的左侧相互接触，起到了限位移动块408的作用，通过支撑机构2和稳定机构3的想配合，使得该整个适合凹凸不平的路面，大大提高了该装置的适用性，通过固定块402、固定轴403、连接杆404、安装板405、第一弹簧406、固定杆407、移动块408、支撑板409和第二弹簧410的相互配合，实现了缓冲的作用，大大提高了该装置的使用寿命，避免岩石长时间的掉落出现损坏防护装置的现象，降低了后期的维修成本，给使用者带来极大的便利。
使用时，把防护装置放到指定的位置，当路面凹凸不平时，支撑块25通过连接块24和活动块23挤压缓冲弹簧22，提高了支撑机构2的稳固性，然把插杆33插入进地面当中，起到了稳固整个装置的作用，当有岩石掉落到挡板16上时，挡板16带动稳固板15向左运动，稳固板15带动滑块14在滑杆13上运动，稳固板15和挡板16在限位板5上运动，稳固板15带动安装板405向左运动，安装板405挤压连接杆404运动，使得连接杆404围绕固定轴403挤压第一弹簧406运动，安装板405带动固定杆407在移动块408的内壁上运动，从而使得移动块408挤压第二弹簧410运动，从而实现了缓冲的作用。
综上所述：该水利工程用边坡防护装置，通过支撑机构2和稳定机构3的想配合，使得该整个适合凹凸不平的路面，大大提高了该装置的适用性，通过固定块402、固定轴403、连接杆404、安装板405、第一弹簧406、固定杆407、移动块408、支撑板409和第二弹簧410的相互配合，解决了上述背景技术中提出的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
