技术领域
本实用新型涉及农用机械技术领域，尤其涉及一种农用喷洒机叶轮旋转缸体底座。
背景技术
市面上的底座，其结构不适用于该农用喷洒机叶轮旋转缸体，其底座凹槽中间通孔的上方未设有两个弧形的通孔，因此不易进行安装，位置不能进行调整，其底座的左侧未设有两个连接管，因此出水效率相对较低。
因此，我们急需设计一种农用喷洒机叶轮旋转缸体底座解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农用喷洒机叶轮旋转缸体底座。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农用喷洒机叶轮旋转缸体底座，包括底座和连接管，所述的底座设为圆柱形结构，其中间设有一个圆形的凹槽，所述的凹槽中间设有一个圆形的第一通孔，其上下两侧各设有一个弧形的通孔，分别为第二通孔和第三通孔，所述的底座外侧均布有四个固定座，分别为第一固定座，第二固定座，第三固定座和第四固定座，所述的固定座中间设有一个固定孔，分别为第一固定孔，第二固定孔，第三固定孔，第四固定孔，所述的底座左侧上方和下方分别设有一个结构完全相同的所述的连接管，分别为上连接管和下连接管，所述的连接管外端设有外螺纹型结构，分别为第一外螺纹孔型结构和第二外螺纹型结构。
本实用新型有益效果：该农用喷洒机叶轮旋转缸体底座，其结构适用于该农用喷洒机叶轮旋转缸体，其底座凹槽中间通孔的上方设有两个弧形的通孔，因此易进行安装，可以进行位置调整，其底座的左侧设有两个连接管，因此效率相对较高。
附图说明

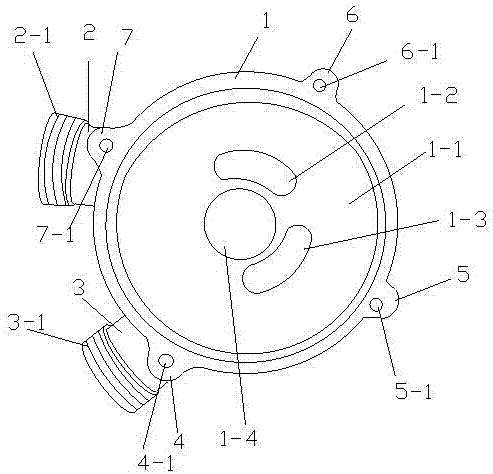

图1为本实用新型提出的一种农用喷洒机叶轮旋转缸体底座的结构示意图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1，一种农用喷洒机叶轮旋转缸体底座，包括底座1和连接管，所述的底座1设为圆柱形结构，其中间设有一个圆形的凹槽1-1，所述的凹槽1-1中间设有一个圆形的第一通孔1-4，其上下两侧各设有一个弧形的通孔，分别为第二通孔1-2和第三通孔1-3，所述的底座1外侧均布有四个固定座，分别为第一固定座4，第二固定座5，第三固定座6和第四固定座7，所述的固定座中间设有一个固定孔，分别为第一固定孔4-1，第二固定孔5-1，第三固定孔6-1，第四固定孔7-1，所述的底座1左侧上方和下方分别设有一个结构完全相同的所述的连接管，分别为上连接管2和下连接管3，所述的连接管外端设有外螺纹型结构，分别为第一外螺纹孔型结构2-1和第二外螺纹型结构3-1。
以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
